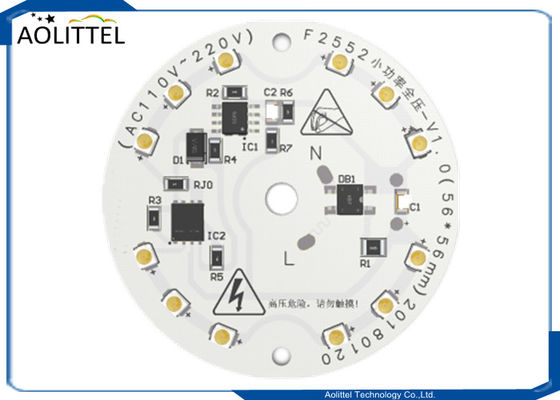

반대로 높은 PFC THD ODM Dimmable 4KV - 선형 LED 운전사 해결책에 의하여 만족된 증명서 필요조건을 밀어닥치십시오

높은 PFC THD ODM 디메이블 4KV 항 급류 선형 LED 드라이버 솔루션 만족 인증 요구 사항

특징

500V 고압 공정으로 만들어졌습니다.

외부 전력 MOS 출력 전류 최대 350mA

입력 전압 110V/220V

선전압 보완장치

아날로그 전압 덤핑 기능을 지원합니다

VS 핀은 에너지 제어

출력 전력을 높이기 위해 병렬 사용의 여러 세트를 지원

PFC/THD를 개선하기 위해 다분면 시리즈 작동 모드를 지원합니다.

온도 회전 함수 -10% / °C

초전압 보호 (조정 가능)

PFC/THD를 개선하기 위해 다분면 시리즈 작동 모드를 지원합니다.

각 하모닉은 IEC6100-3-2을 준수합니다.

4KV 이상 전압전압

현재 보호 시작

저전압 시작 기능

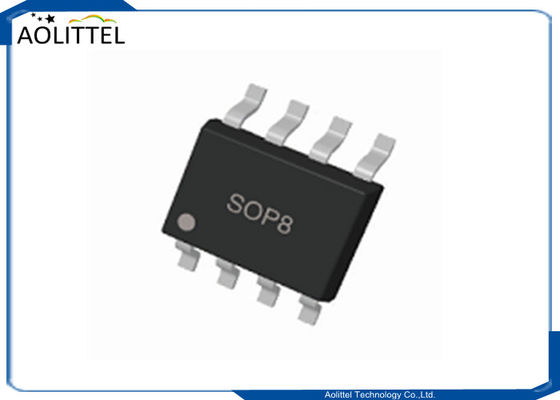

패키지 양식 SOP-8, SOT-89, TO-252

인증 요구 사항에 대한 고전력 다운라이트, 전구, 플라드라이트, LED 램프

F 선형 시리즈 칩 일치 선택 테이블

제품 사양

LED 드라이버의 일정한 전력 설계는 무엇입니까?

일정한 전력 모드로 LED를 구동하는 것은 최근에 인기있는 주제입니다. 왜 LED가 일정한 전류로 구동되어야합니까? 왜 일정한 전력 소스로 작동하지 않습니까?

위의 문제를 논의하기 전에, 우리는 왜 LED가 일정한 전류에 의해 구동되어야 이해해야합니다. 그림 (a) LED I-V 곡선에서 나타난 바와 같이, LED 전면 전압이 약 2.5% 변경되었을 때,LED를 통한 전류는 그에 따라 16% 정도 변합니다., 그리고 LED의 전압은 접점 온도에 의해 쉽게 영향을 받는다. 높은 온도와 낮은 온도의 변화는 전압 변화를 20% 이상으로 높일 수도 있습니다.LED의 밝기는 LED의 전류에 비례합니다.. 전류가 큰 규모에서 변하면 밝기도 변합니다. 따라서 LED는 일정한 전류 소스에 의해 구동되어야합니다. 그러나 LED는 일정한 전력으로 구동 될 수 있습니까? 이 주제에 대해 더 자세히 논의하려면,먼저, 일정한 전력이 일정한 밝기와 동등한지 아닌지를 무시해야 합니다.답이 네라면, 왜 LED 드라이버 제조업체는 일정한 전력 LED 드라이버를 개발하지 않습니까?MCU (마이크로 컨트롤러 유닛) 의 구현이 LED 드라이버에서 수행되는 한 일정한 전력 설계로 드라이버를 설계하는 것은 어렵지 않습니다., 제어 출력 전력은 PWM (Pulse Width Modulation) 작업 사이클을 의미합니다.

PWM 작업 주기를 제어하기 위해,마이크로 컨트롤러는 출력 전압과 전류의 피드백 신호 사이의 계산을 담당하고 출력을 움직여 그림 (b) 의 파란색으로 표시된 일정한 전력 곡선을 참조합니다., 그래서 일정한 전력 출력을 달성 할 수 있습니다.일정한 전력 LED 드라이버를 제조하는 것은 일정 금액의 비용이 들뿐만 아니라 LED의 손상으로 인해 출력 전류가 증가한다는 또 다른 문제를 야기합니다.이 LED는 음 온도 계수 요소이기 때문에온도가 높을 때 LED의 높은 수명을 유지하기 위해 출력 전류를 줄이는 것이 예상됩니다.그러나, 일정한 전력 방법은 이 고려와 충돌한다.일정한 전력 설계 LED 드라이버는 높은 온도 응용 프로그램을 위해 낮은 출력 전압을 참조 출력 전류를 증가시킬 것입니다요약하자면, 다양한 요소를 고려하면, ∼ 일정한 전력을 닮은 ∼ LED 드라이버와 광범위한 출력 전압과 전류를 제공하는 것이 가장 효과적인 해결책입니다.

MEAN WELL의 일정한 전력 LED 드라이버는 특별히 설계되어 고객들에게 다양한 전압과 전류를 제공합니다. 과잉 설계로 인한 불필요한 비용을 피하기 위해LED의 특성 때문에 잘못된 사용, 그리고 램프에 손상을 일으키는, 넓은 범위를 제공하는, 같은 일정한 전력 현재 가장 충분한 해결책입니다.
