F7110*3 ODM 솔루션 고전력 전압 일정한 전력 선형 LED 드라이버 칩 260V
주요 특징
500V 고압 공정으로 만들어졌습니다.
외부 전력 MOS 출력 전류 최대 350mA
입력 AC 전압 110V~260V/50~60HZ 전압 작동 모드
선전압 보완장치
온도 회전 함수 -10% / °C
초전압 및 초온 보호
초전압 보호 (조정 가능)
현재 보호 시작
저전압 시작 기능

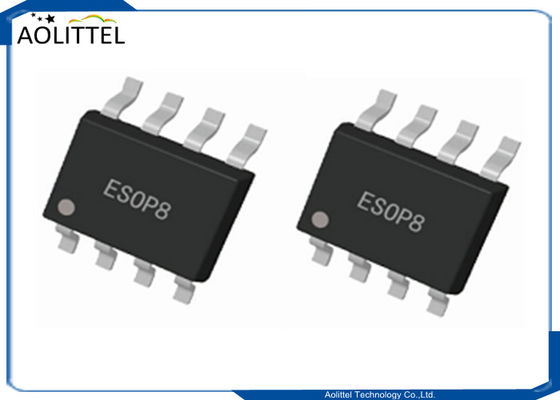

패키지 양식 SOP-8
신청서 제출
모든 종류의 LED 통합 램프에 적합합니다. 전체 전압 입력, 높은 베이 전구, 높은 전력 전구

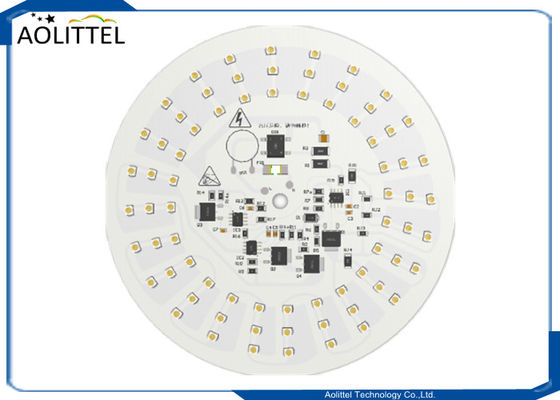

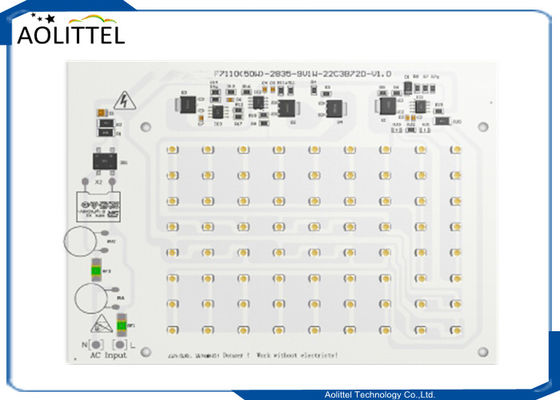

제품 사양 이미지
F 선형 시리즈 칩 선택 테이블
| 아니죠 | P/N | 기능 및 특징 | MOSFET | 1 (mA) | LED VF 값 | 패키지 |
| 1 | F5111 | 일정한 전류 온도 재입구, 높은 P 파동과 낮은 P 파동 무료 설계 할 수 있습니다, 높은 전력과 병행하여 사용할 수 있습니다 | 내부 | 60 | 120/252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | 일정한 전력, 온도 폴드백, PWM 디밍, 높은 및 낮은 PFC | 100 | ESOP-8 | ||
| 4 | F7110 | 고전력 선형 드라이브, 아날로그 DC 디밍, 온도 폴드백, 전압 보호, 전 전압 작동 모드를 설계하는 데 사용할 수 있습니다. | 외관 | 350 | SOP-8 | |
| 5 | F7722 | SCR 디밍, 평면 패널 조명, 전구 램프, 필라멘트 램프 E14, E27 및 기타 12W 티리스터 디밍을 설계 할 수 있습니다. | 내부 | 100 | ESOP-8 | |
| 6 | F7522 | 1.VF 반압 설계, 입력 너비 (160-270VAC) 작업 2.110/220VAC 높은 P 파동 없는 설계 | 100 | 100~150V | ||
| 7 | F2552 | 1. F7112 풀 전압 12W 설계 2.VF 반 전압 물결 없는 설계 3.110/220VAC 높은 P 물결 없는 설계 | 100 | 120-252 | PDFN-8 | |
| 8 | F2722/1 | 일정한 전력 유형은 병렬로 사용할 수 있습니다. | 100 | ESOP-8 |
선형 LED 드라이버란 무엇인가요?
선형 LED 드라이버 (Linear LED driver) 는 선형 조절기이며, 종종 단지 직렬 전압 소스를 필요로 하는 패키지 통합 회로 (IC) 에 존재합니다.교류전압 (AC) 을 조정하여 구동전압을 생성하기 위한 브릿지 직렬기그 작은 크기와 저렴한 비용으로 인해 간단한 선형 드라이버 회로는 LED 조명 분야에서 광범위한 관심을 불러 일으켰습니다.스위치 모드 전원 공급 장치 (SMPS) 는 선형 전원 공급 장치보다 더 효율적으로 작동하도록 구성 될 수 있습니다.그러나 SMPS는 초고속 스위치 작업을 통해 미리 정해진 DC 전력을 생성하여 많은 소음을 발생시키고, 따라서 간섭을 발생시킵니다.인접한 회로 요소에 악영향을 미치는선형 드라이버는 본질적으로 낮은 주파수 함량을 가지고 있으며, 따라서 반응성 (예: 인덕티브 및 / 또는 용량) 입력 EMI/EMC 필터 요소의 요구 사항을 제거합니다.선형 LED 드라이버는 라인 전압 전력이 사용할 수 없는 시간 기간 동안 회로를 구동하는 데 충분한 에너지를 저장하는 전해질 콘덴시터를 사용하지 않습니다., 따라서 LED 드라이버의 수명을 연장하고 깜빡이는 문제가 없습니다.선형 LED 드라이버는 비용 효율적인 LED 드라이버 디자인을 촉진하고 동시에 연쇄의 가장 약한 링크 (단기 사용 전기 콘덴서) 를 제거하고 소유 총 비용 (TOC) 을 줄입니다.운전자 탑재 (DOB) 설계의 LED 조명 엔진은 선형 드라이버 IC와 LED 모듈을 통합하여 LED 조명 장치의 형태 요소를 크게 줄입니다.
