ODM F7722 60mA 110VAC SCR 실리콘 제어 수정기 블레더 검사로 선형 솔루션을 둔화합니다.
특징
500V 고압 공정으로 만들어졌습니다.
출력 전류 최대 60mA
입력 전압 110/220V
BLEEDER 검출 (BLEEDER 최대 최고 전류 60mA) 전면 및 후면 엣지 디머와 호환됩니다.
디머 호환성이 좋습니다 (효율과 관련이 있습니다)
1-100% 디밍 범위 (전류 범위)
소음 없는 디밍 시스템
초전압 시작 및 초전류 보호
온도 회전 함수 -10% / °C
단전 보호

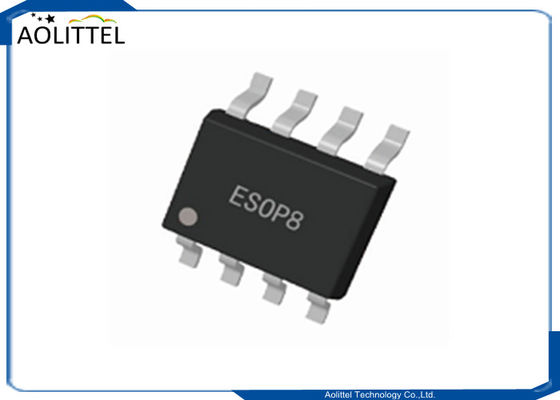

패키지 양식 ESOP-8
모든 종류의 필라멘트 램프, 램프, 다운라이트 등에 적합합니다.
설명
F 선형 시리즈 칩 선택 테이블
| 아니죠 | P/N | 기능 및 특징 | MOSFET | 1 (mA) | LED VF 값 | 패키지 |
| 1 | F5111 | 일정한 전류 온도 재입구, 높은 P 파동과 낮은 P 파동 무료 설계 할 수 있습니다, 높은 전력과 병행하여 사용할 수 있습니다 | 내부 | 60 | 120/252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | 일정한 전력, 온도 폴드백, PWM 디밍, 높은 및 낮은 PFC | 100 | ESOP-8 | ||
| 4 | F7110 | 고전력 선형 드라이브, 아날로그 DC 디밍, 온도 폴드백, 전압 보호, 전 전압 작동 모드를 설계하는 데 사용할 수 있습니다. | 외관 | 350 | SOP-8 | |
| 5 | F7722 | SCR 디밍, 평면 패널 조명, 전구 램프, 필라멘트 램프 E14, E27 및 기타 12W 티리스터 디밍을 설계 할 수 있습니다. | 내부 | 100 | ESOP-8 | |
| 6 | F7522 | 1.VF 반압 설계, 입력 너비 (160-270VAC) 작업 2.110/220VAC 높은 P 파동 없는 설계 | 100 | 100~150V | ||
| 7 | F2552 | 1. F7112 풀 전압 12W 설계 2.VF 반 전압 물결 없는 설계 3.110/220VAC 높은 P 물결 없는 설계 | 100 | 120-252 | PDFN-8 | |
| 8 | F2722/1 | 일정한 전력 유형은 병렬로 사용할 수 있습니다. | 100 | ESOP-8 |
F 선형 시리즈 칩 일치 선택 테이블
| 아니죠 | P/N | 기능 및 특징 | MOSFET | 1 (mA) | LED VF 값 | 패키지 |
| 1 | 3*F7112 | 정전압 램프 15W 이하, 일정한 전력, 온도 재출입 | 내부 | 60-100 | 126/126 | ESOP-8 |
| 2 | 3*F7110 | 고전력 전 전압 일정한 전력 고전압 선형 스키마 | 외관 | 350 | 126/126 | ESOP-8 |
| 3 | F7110+F5111/2 | 인증 요구 사항을 충족하는 고전력 선형 솔루션 | 외관 | 350 | 252 | SOP-8+TO-252 |
| 4 | F7111/2+F2552 | 전압 램프 10W 이하, 일정한 전력 없이, 온도 재입입 | 내부 | 60-100 | 126/126 | PDFN+ESOP+8 |

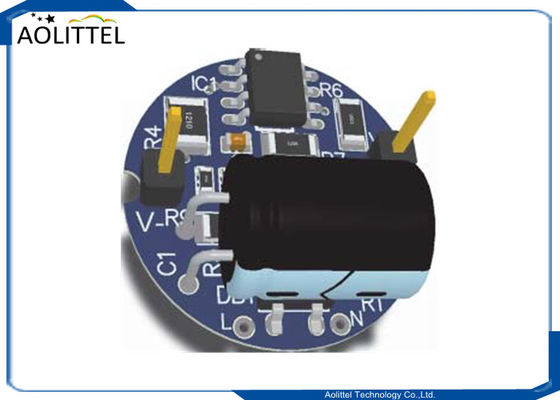

회로를 사용함
제조자 정보
AOLITTEL TECHNOLOGY CO., LTD는 LED 드라이버 칩의 전문적인 설계를 위해 활발하고 능동적이고 혁신적인 R&D 및 관리 팀을 설립했습니다.LED 드라이버 칩의 설계 및 적용우리는 중국 동부와 중국 남부에 두 개의 연구 개발 센터를 가지고 있습니다.아올리텔은 중국 전자 기술 그룹 코퍼레이션의 13 연구소와 전략적 협력 및 산업 동맹을 형성했습니다., 중국 과학 아카데미 소프트웨어 연구소, 국가 반도체 조명 공학 연구 개발, 또한 칩 개발에 긴밀한 협력을 유지,설계 및 기술 응용. 커뮤니케이션
우리의 제품은 높은 신뢰성과 비용 효율성을 결합하는 데 초점을 맞추고, 전통적인 선형 솔루션의 기술적 장벽을 깨고,앞으로 선형 LED 드라이버 개발을 위한 길을 열고특히 고급 LED 드라이버 분야에서 새로운 돌파구가 이루어졌습니다.복잡한 스위치 전원 공급 장치로 해결해야 했던 솔루션이 이제 매우 신뢰할 수 있고 비용 효율적인 선형 솔루션으로 대체 될 수 있도록높은 전력 요인 및 스트로보스코피가 없는 사이의 모순에 대한 기술적 해결책. 동시에 전체 전압 입력 선형 드라이브 스키마를 제공합니다.소용량 및 낮은 VF 값의 필라멘트 램프 드라이브 스키마, 광전압 입력 드라이브 스키마, 고 에너지 효율 110Vac/220Vac 티리스터 디밍 드라이브 스키마, 지능형 디밍 드라이브 스키마 등. 제품 전력 범위는 3W에서 60W 이상입니다.또한 고객의 특별한 필요에 맞게 사용자 정의 할 수 있습니다.
아올리텔은 "결실성", "전문성", "혁신성", "서비스" 및 "품질"의 핵심 가치를 고수합니다.그리고 LED 조명 산업을 위한 고품질 제품과 전체 솔루션을 제공하기 위해 최선을 다하고 있습니다..
