CE 인증 451 453 시리즈 NANO2 매우 빠르게 작용하는 소형 표면 마운트 피지 2410 6125 1A 125VAC
부품 번호 시스템
0451 001. M R L
0451 : 시리즈-451 = 금 / SnPb / 은장 캡 453 = 은장 캡
001. : AMP 코드: 전기 특성 표 참조
M: 수량 코드: M = 1000 pcs N = 5000 pcs
R: 패키지 코드 -R = 테이프와 스필
L: L-RoHS 컴플라이언트 & 할로겐 무료 (금판 캡) ; SN-RoHS 컴플라이언트 & 할로겐 무료 (Sn-dip Cap)
참고: L 후자는 451 시리즈에만 적용됩니다 - 451 시리즈는 RoHS 및 HF (L 후자) 또는 RoHS (후자 없이) 버전으로 주문할 수 있습니다.- 453 시리즈는 RoHS를 준수 한 버전으로만 사용할 수 있으며 후자를 필요로하지 않습니다453 시리즈 주문 지침에 L 후자를 포함하지 마십시오.
크기
시리즈에 대한 전기적 특성
| 암페어 등급의 % | 암페어 등급 | 개장 시간 |
| 100% | 0.062 20 | 최소 4시간 |
| 200% | 0.062 10 | 최대 5초 |
| 12 20 | 최대 20초 |
포장
| 포장 옵션 | 포장 사양 | 양 | 양 및 포장 코드 |
| 12mm 테이프와 릴 | EIA RS-481-2 (IEC 286, 3부) | 1000 | NR |
| 12mm 테이프와 릴 | EIA RS-481-2 (IEC 286, 3부) | 5000 | MR |
에이전시 승인
| 에이전시 | 에이전시 파일 번호 | AMP 범위 |
| UL | E10480 | 6.3A - 20A |
| CSA | 29862 | 0.062A - 15A |
| PSE |
NBK030205-E10480A/B NBK101105-E184655 |
1A - 5A 6.3A - 10A |
| CUL | E10480 | 0.062A - 5A |
설명

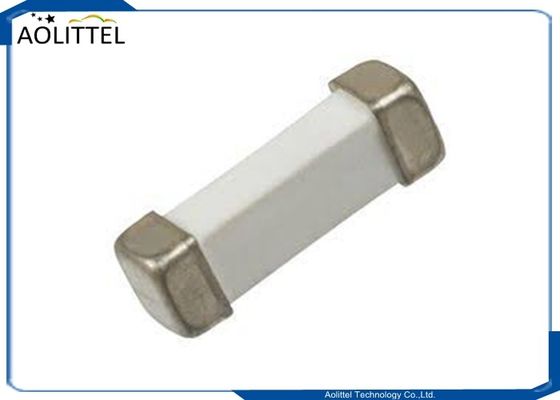

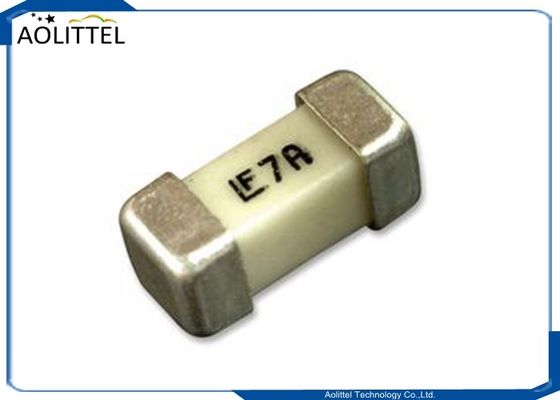

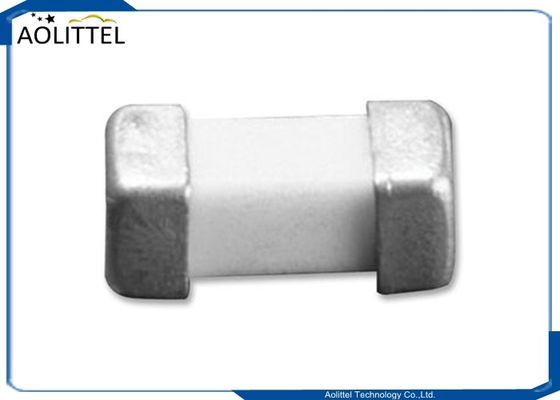

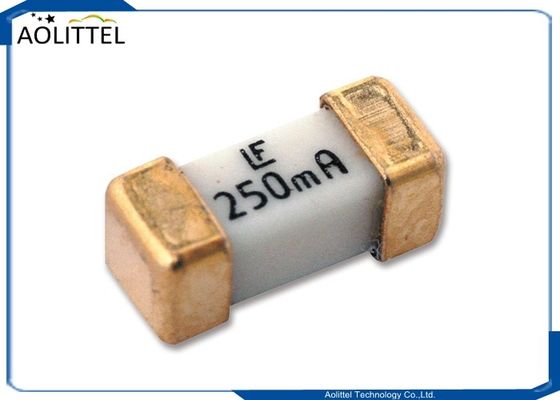

나노2® SMF 퓨즈는 초차 측면 회로 과전류 보호 애플리케이션을 위해 설계된 매우 작은, 와이어 인 에어 (WIA) 사각형 모양의 표면 장착 퓨즈입니다.이 퓨즈는 PCB를 위해 표면 장착 기술을 사용하여 설계되었습니다.
특징
• 매우 빠른 작용 • 작은 크기 • 넓은 범위의 등급 전류가 있습니다 (0.062A ~ 20A) • 넓은 운영 온도 범위 • 낮은 온도 재등급 • RoHS 준수 및 할로겐 무료
적용
• Notebook PC • LCD/PDP TV • LCD monitor • LCD/PDP panel • LCD backlight inverter • Portable DVD player • Power supply • Networking • PC server • Cooling fan system • Storage system • Telecom system • Wireless basestation • White goods • Game console • Office Automation equipment • Battery charging circuit protection • Industrial equipment
451/453 시리즈 피지 데이터 시트
