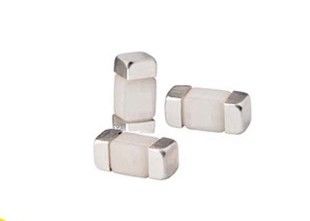

저항력 CQ24LT 002 6.1x2.6mm 세라믹 타임 레이그 칩 피우스 2A 350V 6125 LED 조명 과류 보호
설명
2410 와이어 인 에어 SMD 피질은 초급 수준의 과류 보호 응용 프로그램에 매우 적합합니다.이 납 없는 표면 장착 장치는 신뢰성을 높이고 전통적인 세라믹 보스 피우스에 흔한 끝 캡 제거의 위험을 제거했습니다또한, 공중에 있는 직선 유선 요소는 일관성 있는 융합과 절단 특성을 보여주었습니다.이 2410 퓨즈는 니켈과 틴 접착 된 구리 끝을 사용하고 강한 활 억제 특성으로 높은 신뢰성 및 탄력성을 갖추고 있습니다..
적용
• 산업용 장비
• LCD/PDP TV
• 백라이트 인버터
• 전력 공급 장치
• 통신 시스템
• 네트워크 구축
• 게임 시스템
• 백화품
• 자동차
주요 특징
알로겐 없는, RoHS 준수 및 100% 납 없는
구리 또는 구리 합금 합성 피질 연결
유리섬유로 튼튼한 에포시 피지체
평준 전류의 넓은 범위
-55°C ~ 125°C 운영 온도 범위
소재 및 차원
구조물 재료: 세라믹
종점 재료: 은 (Ag), 니켈 (Ni), 진 (Sn)
퓨즈 원소: 은 ((Ag)
추천된 토지 패턴 - 리플로우 솔더
단위:mm
| L2 | L1 | W | |
| 1-20A | 2.95 | 1.96 | 3.15 |
부분 번호
부품 번호 시스템
CQ24LT 001
CQ24LT -- 시리즈
001 -- AMP 코드 (아래 표 참조)
| PN | 암페어 등급 [ 내 ] |
전압 등급 (V) |
명목 저항력 차가운 오름 |
명목 녹기 제1조 |
| CQ24LT 001 | 1A |
350V |
1.100 | 0.700 |
| CQ24LT 150 | 1.5A | 0.500 | 1.570 | |
| CQ24LT 002 | 2A | 0.203 | 1.800 | |
| CQ24LT 250 | 2.5A | 0.155 | 2.430 | |
| CQ24LT 003 | 3A | 0.045 | 3.240 | |
| CQ24LT 3.15 | 3.15A | 0.039 | 3.770 | |
| CQ24LT 3.50 | 3.5A | 0.036 | 4.410 | |
| CQ24LT 004 | 4A | 0.028 | 5.760 | |
| CQ24LT 005 | 5A | 0.021 | 9.750 | |
| CQ24LT 006 | 6A | 0.016 | 13.32 | |
| CQ24LT 6.30 | 6.3A | 0.015 | 15.08 | |
| CQ24LT 007 | 7A | 0.014 | 19.60 | |
| CQ24LT 008 | 8A | 0.013 | 25.60 | |
| CQ24LT 010 | 10A | 0.011 | 40.00 | |
| CQ24LT 012 | 12A | 0.009 | 57.60 | |
| CQ24LT 015 | 15A | 0.006 | 101.2 | |
| CQ24LT 020 | 20A | 0.005 | 192.0 |
혜택
• 200% 과부하 전류 수준에서 매우 빠르게 작용합니다
• 우수한 부류 저항 능력
• 높은 신뢰성 및 탄력성
• 강한 활 억제 특성
• 니켈 과 진으로 덮인 구리 단말기
전기적 특성
| 가속 전류 | 1 일 | 2 일 | 3 | 8 | |
| 미네 | 미네 | 맥스 | 맥스 | 맥스 | |
| 1-20A | 4시간 | 1초 | 60초 | 3초 | 00.1초 |
환경 온도 25°C
중계 등급
1A~20A:
100암페어, 350V AC
125V AC에서 100암페어
100암페어 125V DC
300암페어, 32V DC
용접 방법
* 재공류 용접: 260°C, 최대 30초
파동 용접: 260°C, 최대 10초
*손으로 용접: 350°C, 최대 3초
테이프 및 릴 사양
테이프 및 릴 수량: 2500 pcs/reel
| 항목 | W | P | E | F | P1 | D | D1 |
| 기준 | 12.00 | 4.00 | 1.75 | 5.50 | 2.00 | 1.50 | 1.00 |
| 용인성 | ±0.10 | ±0.10 | ±0.10 | ±0.05 | ±0.05 | ±0.10 | ±0.10 |
| 항목 | P0 | 10P0 | A0 | B0 | KO | t |
| 기준 | 4.00 | 4.00 | 2.85 | 6.30 | 1.45 | 0.24 |
| 용인성 | ±0.10 | 0.20 | ±0.10 | ±0.10 | ±0.10 | ±0.05 |
환경 사양
| 작동 온도 | -55°C ~ +125°C |
| 진동 | MIL-STD-202G, 방법 201 ((10-55 Hz, 0.06 인치, 전체 이동) |
| 소금 스프레이 | MIL-STD-202G, 방법 101, 시험 조건 B (48시간) |
| 단열 저항 | MIL-STD-202G, 방법 302, 시험 조건 A |
| 용접열에 저항력 | MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초) |
| 열 충격 | MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C) |
온도 리레이팅 곡선
참고:
1이 곡선에서 표시된 감소율은 연속 작동에 대한 25%의 표준 감소율에 추가됩니다.
평균 시간 전류 곡선
