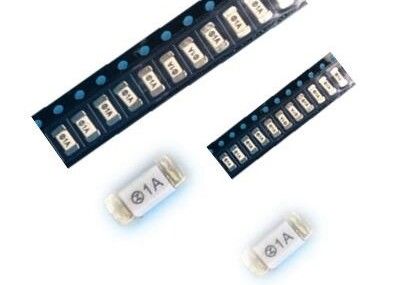

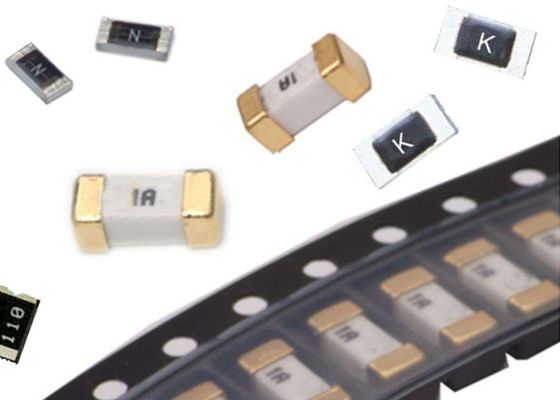

CQ24LF 001 6.1x2.6mm 빠른 작용 표면 장착 피우스 2410 350V 1A 은장 중단 용량 100A
신청서
노트북 / 울트라북
통신 시스템
충전기
LCD / LED TV 백화품
PC 서버
LCD 모니터
DC/DC 변환기
DC/AC 인버터
주요 특징
오버 커런트 보호용 단발 퓨즈
6125 (EIA 2410) 발자국
빠른 작동 정확성
UL 248-14 목록
RoHS 준수 * 하로겐 무료 **
와이어 코어 SMD 설계
자동 조립용 표면 장착 포장재
환경 특성
작동 온도 -55 °C ~ +125 °C 보관 조건 온도.+5 °C ~ +35 °C 습도유효기간 40~75%제조일로부터 2년 후 습도 민감도 수준.ESD 분류 (HBM) 6급
소재 및 차원
구조물 재료: 세라믹
종점 재료: 은 (Ag), 니켈 (Ni), 진 (Sn)
퓨즈 원소: 은 ((Ag)
추천된 토지 패턴 - 리플로우 솔더
단위:mm
| L2 | L1 | W | |
| 1-20A | 2.95 | 1.96 | 3.15 |
부분 번호
부품 번호 시스템
CQ24LF 001
CQ24LF - 시리즈
001 -- AMP 코드 (아래 표 참조)
| PN | 암페어 등급 [ 내 ] |
전압 등급 (V) |
명목 저항력 차가운 오름 |
명목 녹기 제1조 |
| CQ24LF 001 | 1A |
350V |
1.100 | 0.500 |
| CQ24LF 150 | 1.5A | 0.500 | 1.130 | |
| CQ24LF 002 | 2A | 0.203 | 1.200 | |
| CQ24LF 250 | 2.5A | 0.155 | 1.500 | |
| CQ24LF 003 | 3A | 0.045 | 1.890 | |
| CQ24LF 3.15 | 3.15A | 0.039 | 2.280 | |
| CQ24LF 3.50 | 3.5A | 0.036 | 2.573 | |
| CQ24LF 004 | 4A | 0.028 | 3.360 | |
| CQ24LF 005 | 5A | 0.021 | 6.000 | |
| CQ24LF 006 | 6A | 0.016 | 7.920 | |
| CQ24LF 6.30 | 6.3A | 0.015 | 9.128 | |
| CQ24LF 007 | 7A | 0.014 | 12.25 | |
| CQ24LF 008 | 8A | 0.013 | 16.00 | |
| CQ24LF 010 | 10A | 0.011 | 25.00 | |
| CQ24LF 012 | 12A | 0.009 | 36.00 | |
| CQ24LF 015 | 15A | 0.006 | 67.50 | |
| CQ24LF 020 | 20A | 0.005 | 132.0 |
전기적 특성
| 가속 전류 | 1 일 | 2 일 |
| 미네 | 맥스 | |
| 1-20A | 4시간 | 5초 |
환경 온도 25°C
중계 등급
1A~20A:
100암페어, 350V AC
125V AC에서 100암페어
100암페어 125V DC
300암페어, 32V DC
용접 방법
* 재공류 용접: 260°C, 최대 30초
파동 용접: 260°C, 최대 10초
*손으로 용접: 350°C, 최대 3초

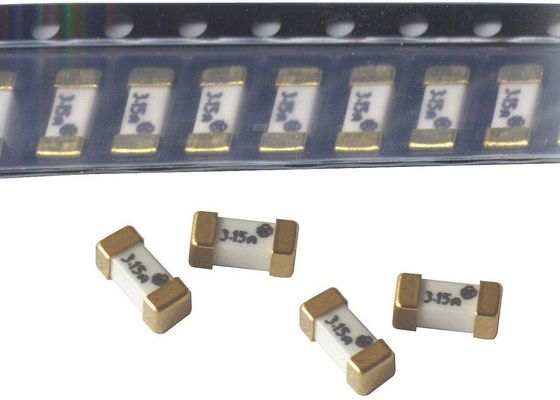

테이프 및 릴 사양
테이프 및 릴 수량: 2500 pcs/reel
| 항목 | W | P | E | F | P1 | D | D1 |
| 기준 | 12.00 | 4.00 | 1.75 | 5.50 | 2.00 | 1.50 | 1.00 |
| 용인성 | ±0.10 | ±0.10 | ±0.10 | ±0.05 | ±0.05 | ±0.10 | ±0.10 |
| 항목 | P0 | 10P0 | A0 | B0 | KO | t |
| 기준 | 4.00 | 4.00 | 2.85 | 6.30 | 1.45 | 0.24 |
| 용인성 | ±0.10 | 0.20 | ±0.10 | ±0.10 | ±0.10 | ±0.05 |
참고:
1이 곡선에서 표시된 감소율은 연속 작동에 대한 25%의 표준 감소율에 추가됩니다.
