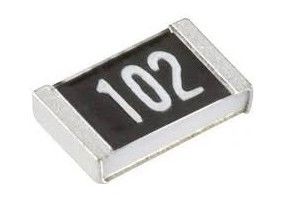

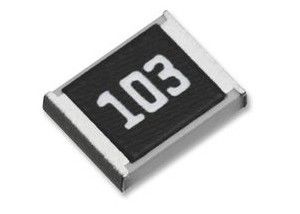

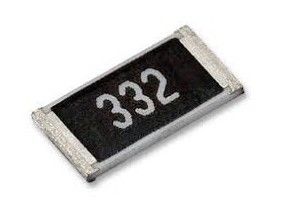

0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% SMD 다목적 LED 칩 저항기 1Ω~22MΩ±5% 1210 1218 1812 2010 2512
특징
국제 기준 당 크기 범위를 가진 소형 그리고 ligtweight
Aolittel 제품은 부호 아니 SS-00259의 소니에 따라 8개의 유해한 물자에서 관련된을 위한 환경 요구에 따릅니다.
자동 배치 지상 설치 신청에서 고도로 안정된
납땜하고 썰물 납땜 파 모두와 호환이 되는
윤곽
차원 ((단위: mm))
| 크기 | L | W | T | C | D |
| 0201 | 0.60 ±0.03 | 0.30 ±0.03 | 0.23 ±0.03 | 0.15 ±0.05 | 0.15 ±0.05 |
| 0402 | 1.00 ±0.10 | 0.50 ±0.05 | 0.35 ±0.05 | 0.20 ±0.10 | 0.25 ±0.10 |
| 0603 | 1.60 ±0.10 | 0.80 ±0.10 | 0.45 ±0.10 | 0.25 ±0.15 | 0.30 ±0.15 |
| 0805 | 2.00 ±0.10 | 1.25 ±0.10 | 0.50 ±0.10 | 0.35 ±0.20 | 0.30 ±0.20 |
| 1206년 | 3.10 ±0.10 | 1.60 ±0.10 | 0.55 ±0.10 | 0.45 ±0.20 | 0.40 ±0.20 |
| 1210년 | 3.10 ±0.10 | 2.50 ±0.10 | 0.55 ±0.10 | 0.45 ±0.25 | 0.45 ±0.25 |
| 1218년 | 3.10 ±0.10 | 4.60 ±0.10 | 0.55 ±0.10 | 0.45 ±0.25 | 0.45 ±0.25 |
| 1812년 | 4.60 ±0.10 | 3.00 ±0.10 | 0.55 ±0.10 | 0.55 ±0.25 | 0.50 ±0.25 |
| 2010년 | 5.00 ±0.20 | 2.50 ±0.15 | 0.55 ±0.10 | 0.60 ±0.25 | 0.50 ±0.25 |
| 2512 | 6.35 ±0.20 | 3.10 ±0.15 | 0.55 ±0.10 | 0.60 ±0.25 | 0.60 ±0.25 |
곡선을 감세하는 힘
70℃의 위 주위 온도에서 운영한 저항기를 위해, 전력 등급은 아래에 곡선에 따라 감세해야 합니다.
전기 등급
| 크기 | 0201 | 0402 | 0603 | 0805 | 1206년 | 1210년 | 1812년 | 1218년 | 2010년 | 2512 |
| 70℃에 전력 등급 | 1/20W | 1/16W | 1/10W | 1/8W | 1/4W | 1/3W | 1/2W | 1W | 1/2W | 1W |
| 최대 RCWV | 15V | 50V | 50V | 150V | 200V | 200V | 200V | 200V | 200V | 200V |
| 최대 하중 초과 전압 | 30V | 100V | 100V | 300V | 400V | 400V | 400V | 400V | 400V | 400V |
| 잠바<50m> | 0.5A | 1A | 1A | 1A | 2A | 2A | 2A | 2A | 2A | 2A |
| 조작 온도 범위 | -55~+155℃ | |||||||||
표준 저항 범위
| 0Ω | 0~50mΩ |
| ±1% (E-96) | 1Ω~2.2MΩ |
| ±5% (E-24) | 나머지 크기를 위한 0201 0402,1Ω~22MΩ를 위한 1Ω~3.3MΩ |
*The 일 전압은 V=√의 공식을 따르는 저항 가치에 근거하여 산출됩니다 (상기 나타나는 그것의 최대 넓이에 P*R) 또는.
* 하중 초과 전압은 V=2.5√의 공식을 따르는 저항 가치에 근거하여 산출됩니다 (상기 나타나는 i 최대 넓이에 P*R) 또는.
납땜 온도 곡선
명세와 시험 방법
| 품목 | 명세 | 방법을 시험하십시오 |
| Solderability | 종료의 95% 이상 땜납으로 덮어야 합니다 | JIS C 5201 4.17/MIL-STD-202G 방법 208H/IEC 60115-1 4.17 썰물 납땜: Bath 온도: (235±5)℃, 침수 시간: (2±0.5) s 파 납땜: Bath 온도: (270±10)℃, 침수 시간: (2±0.5) s |
| 땜납 열에 저항 | J, G: △ R ≦ ± (1% + 0.1Ω) F: △R≦± (0.5% + 0.05Ω) 기계적인 손상 없음 | JIS C 5201 4.18/MIL-STD-202G 방법 210F/IEC 60115-1 4.18는 땜납 목욕의 온도 일 것입니다 (260±5)℃는 상세 사양에 의해 되는 것과 같이, 침수 시간 (5±0.5) s 또는 (10±1) s일 것입니다 |
| 저항의 온도 계수: (TCR) |
(0402 & 0201): 1Ω~10Ω; >3.3M: ±400ppm/℃10Ω (10Ω를 제외하고) ~3.3M: ±200ppm/℃ |
JIS C 5201 4.8/MIL-STD-202G 방법 304/IEC 60115-1 4.8 |
| 단기간 하중 초과 | J, G: △ R ≦ ± (2% + 0.1Ω) F: △ R ≦ ± (1% + 0.05Ω) |
JIS C 5201 4.13/IEC 60115-1 4.13 |
| 짐 생활 습도 |
J, G: △ R ≦ ± (3% + 0.1Ω) |
JIS C 5201 4.24/MIL-STD-202G 방법 106G/IEC 60115-1 4.24 |
| 생활을 적재하십시오 | J, G: △ R ≦ ± (3% + 0.1Ω) F: △ R ≦ ± (1% + 0.05Ω) |
JIS C 5201 4.25/MIL-STD-202G 방법 108A/IEC 60115-1 4.25 |
| 온도 주기 | J, G: △ R ≦ ± (1% + 0.1Ω) F: △R≦± (0.5% + 0.05Ω) 기계적인 손상 없음 |
JIS C 5201 4.19/MIL-STD-202G 방법 107G /IEC 60115-1 4.19 |
| 절연 저항 | 종료와 코팅 사이 1000MΩ에 있어야 합니다 |
JIS C 5201 4.6/MIL-STD-202G 방법 302/IEC 60115-1 4.6 |
| 구부리는 힘 | J, G: △ R ≦ ± (1% + 0.1Ω) F: △R≦± (0.5% + 0.05Ω) 기계적인 손상 없음 |
JIS C 5201 4.33/MIL-STD-202G 방법 211A/IEC 60115-1 4.33 |
표하기
1.1 0201와 0402에 표하기 없음. 다른 크기에 표하기는 그것의 완전값에 있는 3 손가락 부호에 의해 표현됩니다. 예를들면: 6R8=6.8Ω; 100=10×100 =10Ω; 472=47×102 =4700Ω=4.7KΩ.
1.2
a. 크기 0805 1206년에 표하기는 4 자리수 부호에 의해 이상에 표현됩니다.
예를들면: 82R5=82.5Ω; 1000=100×100 =100Ω; 2212=221×102 =22100Ω=22.1KΩ.
b. 0603 ±1% (IEC E-96 시리즈)에 표하기는 3 손가락 부호에 의해 표현됩니다; 첫번째 2개의 손가락은 가치 부호를 대표하고 마지막 대문자는 승수를 대표합니다.
E-96 시리즈의 기호화 체계는 다음과 같이 입니다:
| 저항 | 부호 |
| 100 | 01 |
| 102 | 02 |
| 105 | 03 |
| 107 | 04 |
승수 부호
| 부호 | A | B | C | D | E | F | G | x | Y | Z |
| 승수 | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 10-1 | 10-2 | 10-3 |
예를들면: 01Y=100× 10-2=1Ω; 68A=499×100 =499Ω; 02D=102×103 =102KΩ
c.Any 저항 가치는 1% 포용력의 그러나 포함하지 않는 E-96 시리즈에서, 가치 표하기 동일하와 +/- 5% 레테르를 붙이는 ID를 가진 포용력. 예를들면: 120=12×100 =12Ω; 475=47×105 =4.7MΩ.
0개 옴 저항기의 d.Marking는 ‘0-50mΩ에서 그것의 가치 범위에 0" 입니다. 제품 상표에 보이는 포용력 없음.
포장 양
| 크기 | 포장 Q'ty |
| 0201 | 10Kpcs/Reel |
| 0402 | 10Kpcs/Reel |
| 0603 | 5Kpcs/Reel |
| 0805 | |
| 1206년 | |
| 1210년 | |
| 1218년 | 4Kpcs/Reel |
| 1812년 | |
| 2010년 | |
| 2512 |
저장 상태
온도: 10~30℃
습도: 30%-75%
저장 시간: 1 년
