항오진 납 없는 0204 0207 0309 SMD 융합 유선 상처 MELF 탄소 금속 필름 저항기 0.125W 0.25W 0.5W 1W 2W

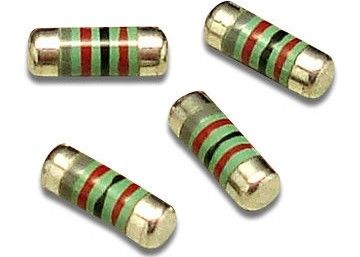

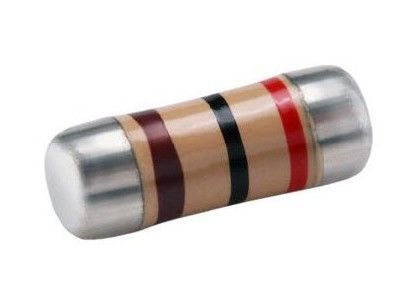

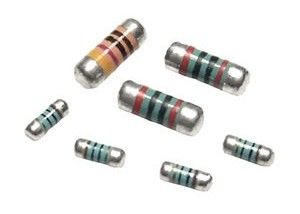

금속 전극 납 없는 표면 (MELF) 저항체는 둥근 또는 고리 모양이다. 7" 릴에 웅진된 플라스틱 테이프로 제공됩니다.MELF 저항의 터미널은 Sn 접착 끝으로 강제 장착 된 철 뚜?? 이다. 부품은 또한 제로-오름 값에서 사용할 수 있습니다. MELF 저항의 토지 패턴 크기는 SMD 칩 저항과 동일합니다.
참고문서
* MELF는 금속 전극 무연면 (Metal Electrode Leadless Face) 의 약자입니다.
* 90/10 용접 된 끝 캡.
* 리플로우 및 웨브 용접에 적합합니다.
* EIAJ 8009, EIA PDP 100을 충족하거나 초과합니다.
* 강제 장착 된 강제 장착 된 강제 장착 된 강제 장착 된 강제 장착
* 테이프 종류는 플라스틱입니다.
제출된 신청서
이 표준은 전기광원, 스위치 전원 공급원, 충전기, 통신 장비, 의료 전자 장비, 시험 및 측정 장비, 자동차에 적용됩니다.
전자제품, 산업 제품 및 가전제품과 같은 전자 장비의 플러그인 저항을 교체합니다.
특징
1) 불화성 및 단열의 안전 특징을 가진 불화성 / 에폭시 樹脂 코팅을 사용;
2) 고밀도 배치를 위한 소형화
3) 납 없는 (Pb) 및 납 함유 용접 과정의 요구 사항을 충족;
4) 자동 표면 장착 (SMD) 조립 시스템에서 사용할 수 있습니다. 물결 용접 및 재공류 용접으로 자동 용접에 적합합니다.
5) SMD가 가능한 구조
6) UL 94 V-0에 해당하는 불투명 다층 코팅
7) 과부하 시험 UL 1412에 해당하는 방화 방지 기능
8) 강화 된 용접 스팟은 급류에 대한 신뢰할 수 있습니다
9)제품은 RoHS 요구 사항을 충족하고 유럽 화학물질 기구에 의해 확인 된 매우 우려되는 물질을 포함하지 않습니다.
10) IEC 60115-1, 60115-4에 따른 사양
차원 그림
| 크기 | 차원 (mm) | ||
| L | D1 | D2 맥스 | |
| 0204 | 30.5±0.2 | 10.1±0.1 | 10.4±0.2 |
| 0207 | 50.9±0.2 | 10.7±0.1 | 20.1±0.2 |
| 0309 |
단장 8.5±0.2 이중 캡 8.7±0.2 |
20.5±0.1 |
단일 캡 3.1±0.2 이중 캡 3.0±0.2 |
재료 정보
| 코드 | 이름 | 소재 |
| 1 | 코팅 | 불화성 / 에포시 樹脂 코팅 |
| 2 | 색 반지 | 불 retardant 코팅 |
| 3 | 가공선 | -- |
| 4 | 피지 원자 | 금속 실 |
| 5 | 자기 막대기 | 알루미나 세라믹 몸체 / 저항 필름 |
| 6 | 캡 | 금속 뚜?? |
부문 번호
| KNPM | 1 | 100 | J | S | 0309 |
KNPM: 시리즈 이름
1: 등급 전력 0.125W,0.25W,0.5W, 1W, 2W
100: 저항 값 -- E24 정상 저항
J: 저항 허용 -- F=±1%, G=±2%, J=±5%
S: 크기 코드 -- 코드 없이 정상 크기; S- 작은 크기; X-우르트라 작은 크기
전기 사양
| 크기 타입 | 전력 범위 (70C) | 온도 범위 °C | 단열 전압 V | 저항 범위 ((Ω) |
| ±1%,±2%,±5% | ||||
| 0204 |
0.125W 0.25WS 0.5W-X |
-55 155 | 200 |
MFM 0.1~2.2M CFM 1~10M MOFM 1~10K |
| 0207 |
0.25W 0.5W-S 1W-X |
-55 155 | 250 |
KNPM 0.22~100 MFM 0.1~10M CFM 1~10M MOFM 1~10K |
| 0309 |
0. 5W 1W-S 2W-X |
-55 155 | 350 |
KNPM 0.22~300 MFM 0.1~10M CFM 1~10M MOFM 1~10K |
일반 데이터
| 명목 저항 허용량 | ± 5% |
| 기후 범주 | 55/155/21 |
| 낮은 공기 압력 | 8.5kPa |
| 안정성 수준 | 5% |
| 저항 변화 | 제한값 |
| 장기 시험 | ± ((5%R+0.1Ω) |
| 단기 테스트 | ± (1% R + 0.05 Ω) |
| 가속 전류 | I2 ((A) = P ((W) / R ((Ω) |
테이프 크기
| 크기 |
φA (mm) |
φB (mm) |
φC (mm) |
W | T | QTY ((pcs) |
| 0204 | 179±2 | 60±2 | 13±0.5 | 9±1 | 12±0.5 | 3000 |
| 0207 | 179/330±2 | 90±2 | 13±0.5 | 10±1 | 14.5±1 | 2000/5000 |
| 0309 | 330±2 | 90±2 | 13±0.5 | 16±1 | 19.5±1 | 2500 |
종이 크기
| 크기 | 차원 (mm) | ||||
| A | B | W | E | F | |
| 0204 | 10.6±0.2 | 30.8±0.2 | 80.0±0.2 | 10.75±0.1 | 50.25±0.1 |
| 0207 | 20.4±0.2 | 60.0±0.2 | 120.0±0.2 | 10.75±0.1 | 70.25±0.1 |
| 0309 | 30.6±0.2 | 80.9±0.2 | 160.0±0.2 | 10.75±0.1 | 90.25±0.1 |
| P0 | P1 | P2 | D0 | T | |
| 0204 | 40.0±0.1 | 40.0±0.1 | 20.0±0.1 | 10.5±0.1 | 10.65±0.1 |
| 0207 | 40.0±0.1 | 40.0±0.1 | 20.0±0.1 | 10.5±0.1 | 20.5±0.1 |
| 0309 | 40.0±0.1 | 80.0±0.1 | 20.0±0.1 | 10.5±0.1 | 30.5±0.1 |
색상 표시
| 색상 | 첫 번째 숫자 | 두 번째 숫자 | 3자리 | 더 많이 | 용인성 |
| 검은색 | 0 | 0 | 0 | 100 | - |
| 갈색 | 1 | 1 | 1 | 101 | ± 1 |
| 빨간색 | 2 | 2 | 2 | 102 | ±2 |
| 오렌지 | 3 | 3 | 3 | 103 | - |
| 노란색 | 4 | 4 | 4 | 104 | - |
| 녹색 | 5 | 5 | 5 | 105 | ±0.5 |
| 파란색 | 6 | 6 | 6 | 106 | ±0.25 |
| 바이올렛 | 7 | 7 | 7 | 107 | ±0.1 |
| 회색 | 8 | 8 | 8 | 108 | - |
| 흰색 | 9 | 9 | 9 | 109 | - |
| 금 | - | - | - | 10-1 | ±5 |
| 스리버 | - | - | - | 10-2 | ±10 |
| 평평한 | - | - | - | - | - |
신뢰성 검사
| 특징 | 시험 조건 | 한계 |
| 과부하 시간 | IEC 60115-1 4.13 5초 2.5x 등급 전압 (최대 과부하 전압을 초과하지 않음) | ±2% |
| 습기 에 사는 것 | IEC 60115-1 4.24 56 일 (40±2) °C 및 (93±3)% 상대 습도에서 등급 부하 (최대 작동 전압을 초과하지 않습니다) | |
| 부하 수명 1000시간 | IEC 60115-1 4.25.1 등급 부하 (최대 작동 전압을 초과하지 않는) 1.5시간 켜고 0.5시간 켜지면서 (70±2) °C에서 | ± 5% |
| 용접열에 저항력 | IEC 60115-1 4.18.2 레지스터를 (260±5) °C로 측정된 용접 욕조에 담아 10±1초 동안 유지한다. | ± 1% |
| 용접 가능성 | IEC 60115-1 4.17.2 플럭스를 적용한 후 (230±3) °C/(2±0.2) 초 후에 덮인 용접면적 | 95% 미니 |
| 진동 | IEC 60115 4.22 각 평행 및 축 방향으로 6시간, 진폭 0.75mm와 10에서 500 Hz의 단순한 하모닉 움직임. | ± 1% |
| 열 견고성 | IEC 60115-1 4.25.3 부하 없이 200°C에서 1000시간 | ± 1% |
| 열 충격 | IEC 60115-1 4.19 -55°C 30분, +155°C 30분, 5주기 | ±3% |
| 전압 테스트 | 급증 전압 = 12,000PR DC P는 평급 전력, R는 저항 값, 급증 전압은 오른쪽에 표시된 것보다 더 높지 않습니다. 급증 스펙 = 1.2/50μs 기간 = 60 세컨드 급증 수 = 100 | ± 5% |
