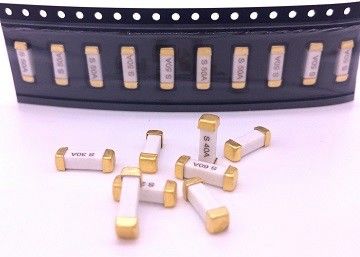

UL CUL 10.1mmx 3.1mm 4012 급행성 칩 퓨즈 CQ40LF 500mA-40A 600VAC 350VDC 높은 부착력 높은 분쇄 능력
적용
• 저장 시스템 전력
• PC 서버를 위한 냉각 팬 시스템
• 전압 조절 모듈
• 기지국 전원 공급
• PC 서버 용 전압 조절 모듈
• 고급 서버 / 블레이드 컴퓨팅
• 배터리 관리 시스템
주요 특징
• 높은 전류 피지 를 표면 에 장착
• 20 ~ 60 암페어 등급으로 사용 가능
• 100VDC까지 높은 등급 전압
• 10.25×3.20 (mm) 제곱 모양의 표면 장착
• 작동 온도 범위 -55°C ~ 125°C
• 열 사이클 에 대한 더 나은 내구성
• RoHS 준수 및 알로겐 무료
소재 및 차원
구조물 재료: 세라믹
종점 재료: 은 (Ag), 니켈 (Ni), 진 (Sn)
퓨즈 원소: 은 ((Ag)
추천된 토지 패턴 - 리플로우 솔더
단위:mm
| L2 | L1 | W | |
| 1-30A | 6.1 | 3.25 | 3.43 |
부분 번호
부품 번호 시스템
CQ40LF 001
CQ40LF - 시리즈
001 -- AMP 코드 (아래 표 참조)
| PN | 암페어 등급 [ 내 ] |
전압 등급 (V) |
명목 저항력 차가운 오름 |
명목 녹기 제1조 |
| CQ40LF500 | 500mA |
600VAC 350VDC |
0.3510 | 2.300 |
| CQ40LF125 | 1.25A | 0.0750 | 17.000 | |
| CQ40LF002 | 2A | 0.0560 | 37.000 | |
| CQ40LF020 | 20A | 0.0050 | 30.000 | |
| CQ40LF030 | 30A | 0.0025 | 96.000 | |
| CQ40LF040 | 40A | 0.0019 | 600.000 |
전기적 특성
| 가속 전류 | 1 일 | 2 일 |
| 미네 | 맥스 | |
| 0.5-40A | 4시간 | 5초 |
환경 온도 25°C
중계 등급
0.5A~40A:
150암페어, 350V DC
600V AC에서 150AMP
용접 방법
* 재공류 용접: 260°C, 최대 30초
파동 용접: 260°C, 최대 10초
*손으로 용접: 350°C, 최대 3초
테이프 및 릴 사양
테이프 및 릴 수량: 1000PCS/ 릴
| 항목 | W | P | E | F | P1 | D | D1 |
| 기준 | 16.00 | 8.00 | 1.75 | 7.50 | 2.00 | 1.50 | 1.50 |
| 용인성 | ±0.10 | ±0.10 | ±0.10 | ±0.05 | ±0.05 | ±0.10 | ±0.10 |
| 항목 | P0 | 10P0 | A0 | B0 | KO | t |
| 기준 | 4.00 | 4.00 | 3.52 | 10.58 | 1.50 | 0.30 |
| 용인성 | ±0.10 | 0.20 | ±0.10 | ±0.10 | ±0.10 | ±0.05 |
환경 사양
| 작동 온도 | -55°C ~ +125°C |
| 진동 | MIL-STD-202G, 방법 201 ((10-55 Hz, 0.06 인치, 전체 이동) |
| 소금 스프레이 | MIL-STD-202G, 방법 101, 시험 조건 B (48시간) |
| 단열 저항 | MIL-STD-202G, 방법 302, 시험 조건 A |
| 용접열에 저항력 | MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초) |
| 열 충격 | MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C) |
저장
주변 온도는 5°C~30°C 사이로 유지해야 한다.
저장용으로 권장되는 상대 습도는 25%~60%입니다.
말단 산화를 줄이기 위해 건조제를 넣은 밀폐된 플라스틱 봉지는 사용 전에만 열 수 있습니다.
제품들은 황이나 염소를 함유한 유해 가스들이 존재하는 부위에 보관되어서는 안 됩니다.
