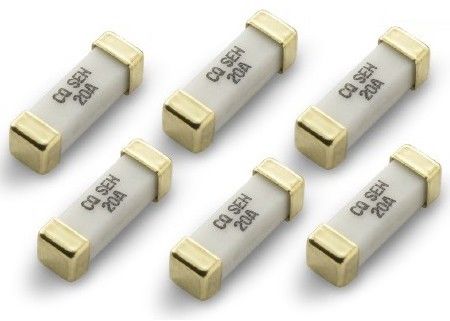

UL 승인 1032 제곱 세라믹 금판 표면 장착 피우스 SEH 500mA-30A 125V 300V 10.1x3.1x3.1mm
일반
• 높은 전류 피지 를 표면 에 장착
• 20 ~ 60 암페어 등급으로 사용 가능
• 100VDC까지 높은 등급 전압
• 1032제곱 모양의 표면 장착
• 작동 온도 범위 -55°C ~ 125°C
• 열 사이클 에 대한 더 나은 내구성
• RoHS 준수 및 알로겐 무료
• 캐나다 및 미국용 승인 인정된 부품 0.5A ~ 30A
적용
• 저장 시스템 전력
• PC 서버를 위한 냉각 팬 시스템
• 전압 조절 모듈
• 기지국 전원 공급
• PC 서버 용 전압 조절 모듈
• 고급 서버 / 블레이드 컴퓨팅
• 배터리 관리 시스템
전기적 특성
| 가속 전류 | 1 일 | 2 일 | 2.5 내 | |
| 미네 | 맥스 | 미네 | 맥스 | |
| 0.5-2A | 4시간 | - | 1초 | 120초 |
| 20~30A | 4시간 | 60초 | - | - |
중계 등급
0.5A~2A: 300V AC에서 60AMP
80V DC에서 100암페어
20A: 125V AC에서 100 암페어
100V DC에서 300AMP
25A ~ 30A: 125V AC에서 100 암퍼
100v DC에서 100암페어
환경 사양
작동 온도:-55°C ~ +125°C
진동:MIL-STD-202G, 방법 201 ((10-55 Hz, 0.06 인치, 전체 여행)
소금 스프레이:MIL-STD-202G, 방법 101, 시험 조건 B (48시간)
단열 저항:MIL-STD-202G, 방법 302, 시험 조건 A
용매 열 저항:MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초)
열 충격:MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C)
주문 정보
| P/N | 암페어 등급 [ 내 ] |
전압 등급 (V) |
명목 저항력 차가운 오름 |
명목 녹기 I2t A2 세크 |
| SEH500 | 500mA | 300V | - | - |
| SEH 1.25 | 1.25A | - | - | |
| SEH 002 | 2A | - | - | |
| SEH 020 | 20A | 125V | 0.0033 | 18.000 |
| SEH 025 | 25A | 0.0022 | 45.000 | |
| SEH 030 | 30A | 0.0016 | 101.00 |
기계 차원 (mm)
물리적 사양
소재
몸체: 세라믹
끝: 금으로 칠 된 청동 모자
포장
1테이프와 릴: 24mm
2포장 사양: EIA RS-481-2
3양: 2500pcs 각 릴.
표준 시험판
이중 면에 있는 유리 에포시체; 보드 두께: 1.6mm; 구리 층 두께: ≥100μm; 구리 흔적의 너비: 한쪽 15mm, 다른쪽 33mm
