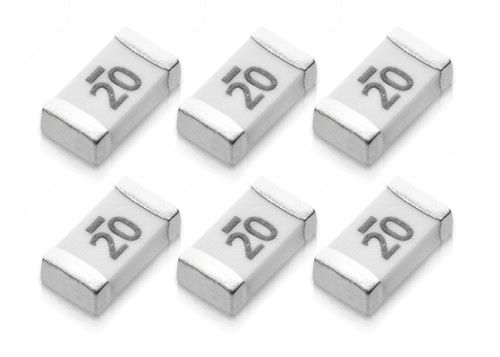

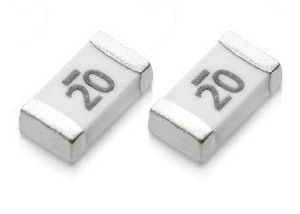

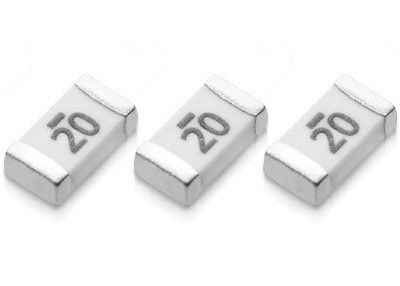

CQ12LI 타입 3216 고전류 표면 장착 장치 시간 지연 세라믹 퓨즈 3.1×1.6mm 24V 63V 10A-30A
승인 을 인정캐나다와 미국 10A~30A를 위한 부품
중계 등급
10A ~ 25A: 63V AC/DC에서 100AMP
24V AC/DC에서 250AMP
35A: 24V AC/DC에서 100AMP
적용
전압 조절 모듈 (VRM) 장비,
DC-DC 변환기
배터리 팩
전기적 특성
| 가속 전류 | 1 일 | 3.5 내 |
| 미니 | 맥스 | |
| 10A ~ 30A | 4시 | 5 SEC |
차원
부문 번호
| P/N | 암페어 등급 [ 내 ] |
전압 등급 (V) |
명목 저항력 차가운 오름 |
명목 녹기 I2t A2 세크 |
| CQ12LI 010 | 10A | 24V | 0.0054 | 14.0 |
| CQ12LI 012 | 12A | 0.0040 | 19.0 | |
| CQ12LI 015 | 15A | 0.0033 | 33.0 | |
| CQ12LI 020 | 20A | 0.0020 | 56.0 | |
| CQ12LI 025 | 25A | 0.0017 | 182 | |
| CQ12LI 030 | 30A | 0.0013 | 260 |
1가등류의 ≤ 10%와 25oC에서 측정된다.
2현재 용량의 1000%에서 용해
3. 인증 (cRUus) 및 125V까지 사용자 정의
4응용 프로그램 테스트는 강력히 권장됩니다.
특징
a. 고전압 및 고전류 등급
b. 높은 침입력과 높은 파열 능력
c. 빠른 활로 소멸
d. 납과 하로겐이 없는 물질
e. 좋은 폭발성
f. 정확한 융합 시간 및 절단 경계가 완료되었습니다.
g. 1A ~ 20A 등급 전류에 적합합니다.
환경 사양
작동 온도 -55°C ~ +125°C
진동 MIL-STD-202G, 방법 201 ((10-55 Hz, 0.06 인치, 전체 진출)
소금 스프레이 MIL-STD-202G, 방법 101, 시험 조건 B (48시간)
단열 저항 MIL-STD-202G, 방법 302, 시험 조건 A
소금 열 저항 MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초)
열 충격 MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C)
물리적 사양
재료 건설
시체 재료: 세라믹
종점 재료: 은 (Ag), 니켈 (Ni), 진 (Sn)
퓨즈 원소: 은 ((Ag)
포장
1테이프 & 릴: 8mm 테이프
2Packaging Specification: EIA 표준 481-D
3양: 릴당 4,000개
퓨즈 선택 가이드
퓨즈는 회로의 정상적인 부하 전류를 운반해야합니다
하지만, 과류가 발생하면
피지브가 발생하면 과전류를 중단해야 합니다. 에너지를 제한합니다.
퓨즈의 전압을 견딜 수 있습니다.
작동.정확하게 피지트를 선택하기 위해 다음이 있어야합니다.
고려:
(1) 정상 작동 전류 (~) 피지트의 평준 전류는
일반적으로 25%에서 작동을 위해 25%를 줄여서 방해를 피합니다.
예를 들어, 10A 전류가
일반적으로 7.5A 이상에서 작동하는 것이 좋습니다.
25% 감면)
(2) 과부하 전류 및 피지의 녹는 시간.
(3) 응용 전압 (AC 또는 DC 전압)
(4) 입력 전류, 급류, 펄스, 시작 전류
특징
(5) 환경 온도
(6) UL,CSA와 같은 관련 표준 기관이 필요합니다.
TUV,VDE,PSE 그리고 IEC....
고려사항: 설치 비용을 줄이고, 제거가 쉽다.
(7) 장착형태/형질 등
