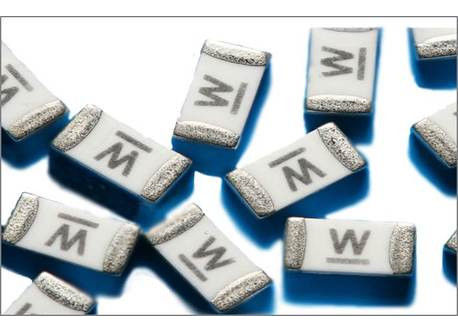

3216 SMD 세라믹 슬로우 블로우 하이 인러시 칩 퓨즈 CQ12LH 3.1x1.6 mm 1-20A 63V 24V 입력 전원 포트
캐나다와 미국을 위한 승인 인정된 부품 1A~20A
중계 등급
1A~8A: 63V DC에서 100 암퍼
10A ~ 20A: 24V DC에서 150 암퍼
적용
•모바일 전화
•배터리 팩
•디지털 카메라
•DVD 플레이어
•하드 디스크 드라이브
전기적 특성
| 가속 전류 | 1 일 | 2 일 | 3 | 8 | |
| 미니 | 미니 | 맥스 | 맥스 | 최대 | |
| 1A~2A | 4시 | 1 SEC | 120 SEC | 3 SEC | 00.05초 |
차원
부문 번호
| 제품 종류 | 인쇄 |
(A) |
(V) |
냉각성 | 최대 전압 하락 | I2T 값 | 분쇄 능력 | 무게 (단품) |

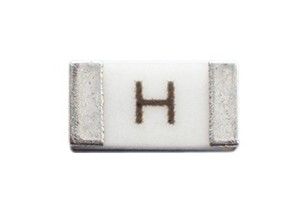

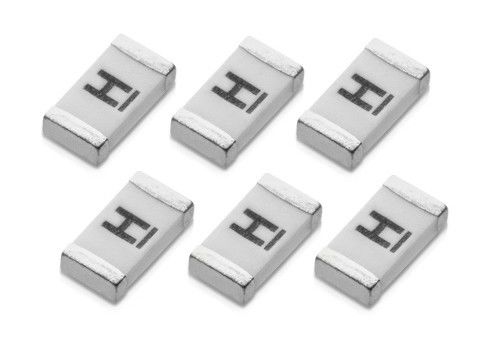

| CQ12LH 001 | H | 1A | 63V | 0.23 | 0 | 0.17 | 100암페어 63V DC |
0.0152 |
| CQ12LH 002 | N | 2A | 63V | 0.075 | 0 | 0.72 | 100암페어 63V DC |
0.0152 |
| CQ12LH 003 | P | 3A | 63V | 0.032 | 0 | 1.35 | 100암페어 63V DC |
0.0152 |

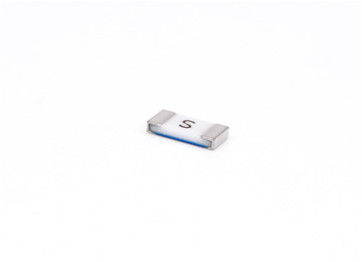

| CQ12LH 004 | S | 4A | 63V | 0.018 | 0 | 2.24 | 100암페어 63V DC |
0.0152 |
| CQ12LH 005 | T | 5A | 63V | 0.013 | 0 | 3 | 100암페어 63V DC |
0.0152 |
| CQ12LH 006 | U | 6A | 63V | 0.009 | 0 | 4.68 | 100암페어 63V DC |
0.0152 |
| CQ12LH 007 | V | 7A | 63V | 0.008 | 0 | 6.37 | 100암페어 63V DC |
0.0152 |
| CQ12LH 008 | W | 8A | 63V | 0.007 | 0 | 8.32 | 100암페어 63V DC |
0.0152 |
| CQ12LH 010 | 10 | 10A | 24V | 0.006 | 0 | 12 | 24V DC에서 150AMP | 0.0152 |
| CQ12LH 012 | 12 | 12A | 24V | 0.005 | 0 | 17.28 | 24V DC에서 150AMP | 0.0152 |
| CQ12LH 015 | 15 | 15A | 24V | 0.003 | 0 | 29.25 | 24V DC에서 150AMP | 0.0152 |
| CQ12LH 020 | 20 | 20A | 24V | 0.002 | 0 | 52 | 24V DC에서 150AMP | 0.0152 |
| CQ12LH 1.50 | K | 1.5A | 63V | 0.125 | 0 | 0.394 | 100암페어 63V DC |
0.0152 |
| CQ12LH 250 | 오 | 2.5A | 63V | 0.05 | 0 | 0.938 | 100암페어 63V DC |
0.0152 |
| CQ12LH 3.50 | R | 3.5A | 63V | 0.027 | 0 | 1.838 | 100암페어 63V DC |
0.0152 |
1. 등급 전류의 10%와 25°C에서 측정된다.
2- 1000%로 용해
3- 인증 (cRUus) 및 125V까지 사용자 정의
특징
a. 고전압 및 고전류 등급
b. 높은 침입력과 높은 파열 능력
c. 빠른 활로 소멸
d. 납과 하로겐이 없는 물질
e. 좋은 폭발성
f. 정확한 융합 시간 및 절단 경계가 완료되었습니다.
g. 1A ~ 20A 등급 전류에 적합합니다.
환경 사양
작동 온도 -55°C ~ +125°C
진동 MIL-STD-202G, 방법 201 ((10-55 Hz, 0.06 인치, 전체 진출)
소금 스프레이 MIL-STD-202G, 방법 101, 시험 조건 B (48시간)
단열 저항 MIL-STD-202G, 방법 302, 시험 조건 A
소금 열 저항 MIL-STD-202G, 방법 210, 시험 조건 B (10초, 260°C)
열 충격 MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C)
물리적 사양
재료 건설
시체 재료: 세라믹
종점 재료: 은 (Ag), 니켈 (Ni), 진 (Sn)
퓨즈 원소: 은 ((Ag)
포장
1테이프 & 릴: 8mm 테이프
2Packaging Specification: EIA 표준 481-D
3양: 릴당 4,000개
퓨즈 타입
피지에는 네 가지 기본 유형이 있습니다.
(1) 슬로우 블로우/타임 레이그 피셔
(2) 이중 원소 느린 펌프
(3) 빠른 작용을 하는 안전 장치
(4) 매우 빠르게 작용하는 안전 장치
느린 펌프 퓨지는 일시적 인 급류 또는 전원 융합으로 된 회로에 이상적입니다.이 회로는
그 중에는:모터,트랜스포머,광화등 및 용량 부하가 포함됩니다.빠른 반응 피지브는 빠르게 반응하고 일시적인 입력 전류가없는 회로에서 사용됩니다.매우 빠르게 작용하는 피지에는 종종 은이 연결되어 있습니다.퓨즈가 전류를 제한할 수 있어야 하기 때문에, 이러한 퓨즈는 일반적으로 반도체 회로를 보호하기 위해 사용됩니다.
