1.6x0.8 mm 0603 세라믹 칩 패키지 고출력 시간-연락 표면 장착 장치 SMD 피우스 CQ06LT 32V 1-8 Amp 테스트 장비
적용: 소형 모터 시스템, 휴대용 전자 장치, 입력 전원 포트, 테스트 장비
특징
a. 고전압 및 고전류 등급
b. 높은 침입력과 높은 파열 능력
c. 빠른 활로 소멸
d. 납과 하로겐이 없는 물질
e. 좋은 폭발성
f. 정확한 융합 시간 및 절단 경계가 완료되었습니다.
g. 1A ~ 8A 등급 전류에 적합합니다.
h. UL 승인 1A ~ 8A
i. 32V DC에서 정류량 60AMP
용접 방법:* 재공류 용접: 260°C, 최대 30초.* 파동 용접: 260°C, 최대 10초.
환경 사양
작동 온도 -55°C ~ +125°C
진동 MIL-STD-202G, 방법 201 ((10-55 Hz, 0.06 인치, 전체 진출)
소금 스프레이 MIL-STD-202G, 방법 101, 시험 조건 B (48시간)
단열 저항 MIL-STD-202G, 방법 302, 시험 조건 A
소금 열 저항 MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초)
열 충격 MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C)
크기
사양
| 제품 종류 | 인쇄 |
(A) |
(V) |
냉각성 | 최대 전압 하락 | I2T 값 | 분쇄 능력 | 무게 (단품) |

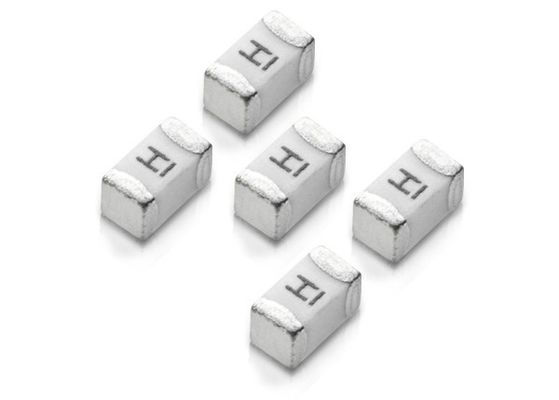

| CQ06LT 001 | H | 1A | 32V | 0.225 | 0 | 0.13 | 60AMP 32V DC |
0.0027 |

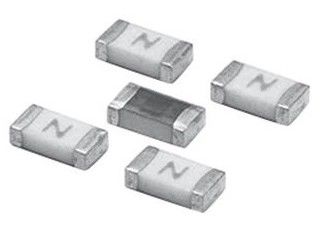

| CQ06LT 002 | N | 2A | 32V | 0.052 | 0 | 0.4 | 60AMP 32V DC |
0.0027 |
| CQ06LT 003 | P | 3A | 32V | 0.026 | 0 | 1.17 | 60AMP 32V DC |
0.0027 |
| CQ06LT 004 | S | 4A | 32V | 0.015 | 0 | 2.21 | 60AMP 32V DC |
0.0027 |
| CQ06LT 005 | T | 5A | 32V | 0.01 | 0 | 2.5 | 60AMP 32V DC |
0.0027 |
| CQ06LT 006 | U | 6A | 32V | 0.007 | 0 | 5.04 | 60AMP 32V DC |
0.0027 |
| CQ06LT 007 | V | 7A | 32V | 0.006 | 0 | 5.212 | 60AMP 32V DC |
0.0027 |
| CQ06LT 008 | W | 8A | 32V | 0.005 | 0 | 7.68 | 60AMP 32V DC |
0.0027 |
| CQ06LT 1.50 | K | 1.5A | 32V | 0.085 | 0 | 0.293 | 60AMP 32V DC |
0.0027 |
| CQ06LT 250 | 오 | 2.5A | 32V | 0.04 | 0 | 0.625 | 60AMP 32V DC |
0.0027 |
| CQ06LT 3.50 | R | 3.5A | 32V | 0.022 | 0 | 1.838 | 60AMP 32V DC |
0.0027 |
1. 등급 전류의 10%와 25°C에서 측정된다.
2용해 I2 t 용역 전류의 1000%에서
전기적 특성
| 가속 전류 | 1 일 | 2 일 | 3 | 10 | |
| 미니 | 미니 | 맥스 | 맥스 | 최대 | |
| 1A~8A | 4시 | 1 SEC | 120 SEC | 3 SEC | 00.05초 |
물리적 사양
소재
구조물 재료: 세라믹
종점 재료: 은 (Ag), 니켈 (Ni), 진 (Sn)
퓨즈 원소: 은 ((Ag)
포장
1테이프 & 릴: 8mm 테이프
2Packaging Specification: EIA 표준 481-D
3양: 릴당 4,000개
