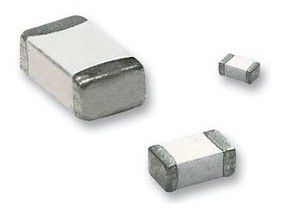

1.6x0.8x0.8mm CQ06LF형 세라믹 카트리지 칩 피우스 0603 3Amp 32Vdc 빠른 작용
설명
세라믹 칩 피우스는 새로운 혁신적인 제품으로, 원소와 구멍이 세라믹 체내에 묻혀있는 구멍 구조입니다.
특수 요소 설계는 급류에 대한 뛰어난 성능 내성을 가지고 있으며 좋은 퓨징 특성을 가지고 있습니다.
세라믹 칩 퓨즈는 크기 1206과 0603로 개발되었으며, 매우 빠르게 작용하고 시간이 지연되는 퓨징 특성을 가지고 있습니다.
20A까지의 가등 전류와 125V까지의 가등 전압을 위해, 그것은 고객에게 다양한 조합을 제공할 수 있습니다.
이 제품은 환경 친화적인 개념으로 설계되었습니다. RoHS 준수뿐만 아니라,
하지만 또한 UL 안전 승인과 타이완, 중국, 일본, 독일, 미국 등 여러 나라의 특허를 가지고 있습니다.
모든 종류의 소비자 전자 제품에 적합합니다.
특징
고전압 및 고전류 등급
높은 침입력과 높은 파열 능력
빠른 활은 꺼져
납 자유 & 할로겐 자유 물질
신 폭발 증명
정확한 융합 시간 및 절단 경계가 완료
1a에서 8a까지의 명산 전류에 적합합니다.
승인 UL 인정 1A ~ 8A
중단 등급 63V DC에서 35Amp / 32V DC에서 60Amp
용접 방법 * 재흐름 용접: 260°C, 최대 30초. * 파동 용접: 260°C, 최대 10초. * 수동 용접: 350°C, 최대 3초.

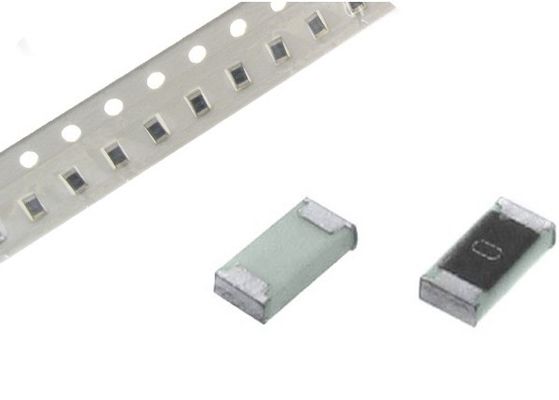

테이프 & 릴 수량: 릴당 4000pcs
차원
사양
| 제품 종류 | 인쇄 |
(A) |
(V) |
냉각성 | 최대 전압 하락 | I2T 값 | 분쇄 능력 | 무게 (단품) |
| CQ06LF 001 | H | 1A | 32V | 0.3 | 0 | 0.041 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 002 | N | 2A | 32V | 0.066 | 0 | 0.098 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 003 | P | 3A | 32V | 0.027 | 0 | 0.187 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 004 | S | 4A | 32V | 0.018 | 0 | 0.331 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 005 | T | 5A | 32V | 0.012 | 0 | 0.57 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 006 | U | 6A | 32V | 0.009 | 0 | 0.752 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 007 | V | 7A | 32V | 0.008 | 0 | 1.078 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 008 | W | 8A | 32V | 0.006 | 0 | 1.472 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 150 | K | 1.5A | 32V | 0.16 | 0 | 0.083 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
| CQ06LF 250 | 오 | 2.5A | 32V | 0.038 | 0 | 0.126 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |

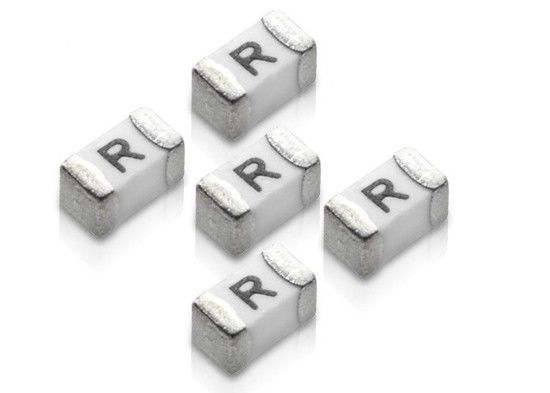

| CQ06LF 3.50 | R | 3.5A | 32V | 0.02 | 0 | 0.258 | 35AMP 63V DC 60AMP 32V DC |
0.0152 |
전기적 특성
| 가속 전류 | 1 일 | 2 일 | 3 | 10 |
| 미니 | 맥스 | 맥스 | 맥스 | |
| 1A~8A | 4HR | 5초 | 00.5초 | 00.02초 |
환경 온도 25°C
적용
•모바일 전화
•배터리 팩
•디지털 카메라
•DVD 플레이어
•하드 디스크 드라이브
•자동차 전자제품
소재
구조물 재료: 세라믹
종점 재료: 은 (Ag), 니켈 (Ni), 진 (Sn)
퓨즈 원소: 은 ((Ag)
환경 사양
작동 온도 -55°C ~ +125°C
열 충격--MIL-STD-202G,방법 107,조건 B (-65°C ~ +125°C)
진동--MIL-STD-202G,방법 204,시험 조건 C
수분 저항성--MIL-STD-202G,방법 106,10 일주기
용접성 IPC-J-STD-002C
퓨즈
퓨즈란 무엇입니까? 그들은 전자 및 전기 장비가 과부하 전류 손상을 방지하는 보호 장치입니다. 그 때, 전류는 피지 스펙을 넘기 전까지 피지 퓨즈를 통해 회로로 날아갔습니다.퓨즈 "불"과 전류를 중지.
