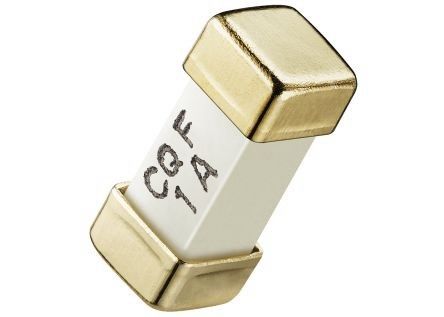

SEF 2410 속도 F 6.1x2.6x2.6mm 급행성 정사각형 세라믹 카트리지 피지 표면 장착 피지 1A 65V 125V
특징
홀리 정밀한 세라믹 튜브 디자인
작은 부피, 62mA에서 15A까지 현재 등급 125Vac/dc 등급 전압
우수한 강류 저항 능력
열 및 기계 충격에 대한 탁월한 견딜 수있는 능력
높은 신뢰성 및 안정적 인 soldability, 2 터미널 캡은 골드 또는 은 접착을 선택할 수 있습니다.
RoHS 요구사항을 충족
작동 온도 범위: -55C ~ +125C
우리의 SET,SEF 시리즈 제품, 왜냐하면 이 피지에 사용되는 재료는
고 녹는 온도 용접류의 용접류가 85% 이상을 함유하고
납 (Pb), 그래서이 제품은 RoHS 지침 (2002/95/EC) 의 요구 사항의 면제를 준수 할 수 있습니다.
적용
• 휴대전화
• 배터리 팩
• 디지털 카메라
• DVD 플레이어
• 하드 디스크 드라이브
승인
PSE 1A ~ 15A
미국 및 캐나다에 인증된 제품 62mA ~ 5A
캐나다 및 미국 6A ~ 15A를 위한 인정된 구성 요소
CSA 62mA~10A
차원 (mm)
재료:튜브 (보디): 투명하지 않은 세라믹 튜브 퓨즈. 깨지거나 변형이 허용되지 않습니다.
두 개의 청동 끝 모자: 좋은 전도성 청동으로 만들어졌습니다. (은은 접착)
은 합금: 피지 원소
전기적 특성
| 가속 전류 | 1 일 | 2 일 |
| 미니 | 맥스 | |
| 62mA~10A | 4시간 | 5초 |
| 12A~15A | 4시간 | 60초 |
부문 번호
| 제품 종류 | (A) |
(V) |
냉각성 |
최대 전압 하락 |
I2T 값 | 분쇄 능력 | 무게 (단품) |
| SEF062 | 62mA | 125V | 11.275 | 1000 | 0.000961 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF080 | 80mA | 125V | 9.955 | 900 | 0.001 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF100 | 100mA | 125V | 9.513 | 900 | 0.0015 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF125 | 125mA | 125V | 5.8395 | 800 | 0.00312 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF200 | 200mA | 125V | 2.0195 | 600 | 0.008 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF250 | 250mA | 125V | 1.105 | 500 | 0.00938 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF300 | 300mA | 125V | 0.8554 | 450 | 0.018 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF375 | 375mA | 125V | 0.7819 | 400 | 0.0211 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF400 | 400mA | 125V | 0.52 | 350 | 0.032 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF500 | 500mA | 125V | 0.4895 | 300 | 0.0375 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF700 | 700mA | 125V | 0.2814 | 280 | 0.1205 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF750 | 750mA | 125V | 0.2425 | 270 | 0.1531 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 001 | 1A | 125V | 0.1407 | 250 | 0.385 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 002 | 2A | 125V | 0.0594 | 200 | 0.894 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 003 | 3A | 125V | 0.0333 | 160 | 1.475 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 004 | 4A | 125V | 0.0209 | 150 | 3.882 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 005 | 5A | 125V | 0.0179 | 130 | 5.48 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 006 | 6A | 125V | 0.0117 | 120 | 8.52 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 007 | 7A | 125V | 0.0104 | 120 | 9.931 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 008 | 8A | 125V | 0.0095 | 110 | 18.82 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 010 | 10A | 125V | 0.0067 | 90 | 22.5 | 125V AC에서 35A 50A 125V DC 300A, 32V DC |
0.1243 |
| SEF 012 | 12A | 65V | 0.0042 | 80 | 43.2 | 50A 65V AC/DC 300A 24V DC |
0.1243 |
| SEF 015 | 15A | 65V | 0.0029 | 70 | 112.5 | 50AMPER 65V AC/DC 24V DC에서 300AMP |
0.1243 |
| SEF 150 | 1.5A | 125V | 0.113 | 220 | 0.725 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 250 | 2.5A | 125V | 0.0384 | 180 | 1.182 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
| SEF 350 | 3.5A | 125V | 0.0268 | 150 | 2.055 | 50A 125V AC/DC 300A, 32V DC |
0.1243 |
빠른 세부 사항
| 속성 | 가치 |
|---|---|
| 현재 등급 | 1A |
| 정압 등급 | 125V |
| 퓨즈 속도 | F |
| 피지 크기 | 6.1 x 2.6 x 2.6mm |
| 전체 길이가 | 60.1mm |
| 시체 재료 | 세라믹 |
| 높은 파열 능력 | 네 |
|
분쇄 용량 최대 전압 등급 |
35A @ 125V ac, 50A @ 125V ac/dc, 300A @ 32V dc |
|
최대 작동량 온도 |
+125°C |
| 저항력 | 0.1407Ω |
| 시리즈 | SEF |
|
작동 시간 온도 |
-55°C |
| 소재 |
몸체: 세라믹 종점: 은 은 금속 모자 |
| 포장 |
7인치 지름의 1000개의 피지 12mm 너비 테이프, EIA 표준 481에 따라 |
중계 등급
62mA~8A: 125V AC/DC에서 50AMP, 32V DC에서 300AMP
10A: 125V AC에서 35AMP, 125V AC/DC에서 50AMP, 32V DC에서 300AMP
12A~15A: 65V AC/DC에서 50AMP, 86V AC/DC에서 200AMP, 24V DC에서 300AMP
환경 사양
작동 온도 -55°C ~ +125°C
진동 MIL-STD-202G, 방법 201 (10-55 Hz, 0.06 인치, 전체 이동)
소금 스프레이 MIL-STD-202G, 방법 101, 시험 조건 B (48시간)
단열 저항 MIL-STD-202G, 방법 302, 시험 조건 A
소금 열 저항 MIL-STD-202G, 방법 210, 시험 조건 B (260°C에서 10초)
열 충격: MIL-STD-202G, 방법 107, 시험 조건 B (-65°C ~ +125°C)
