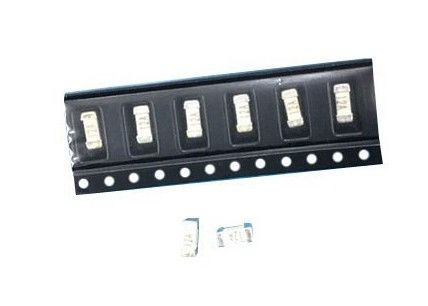

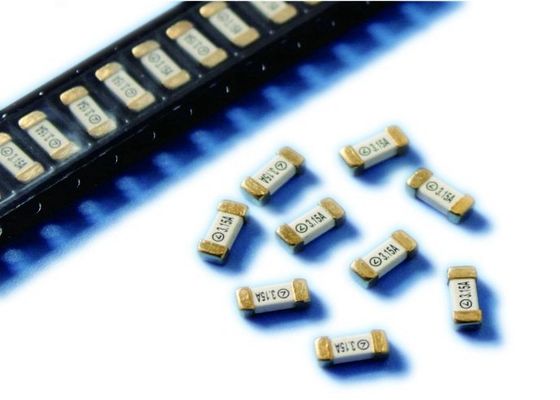

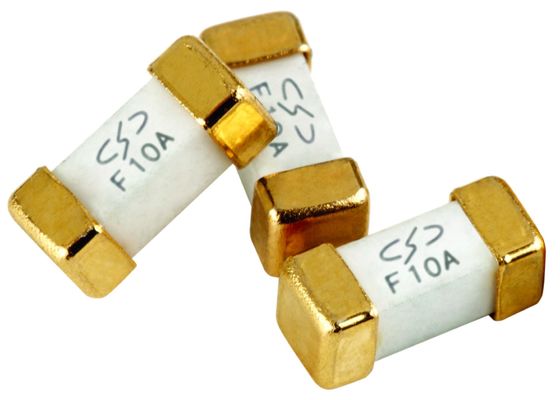

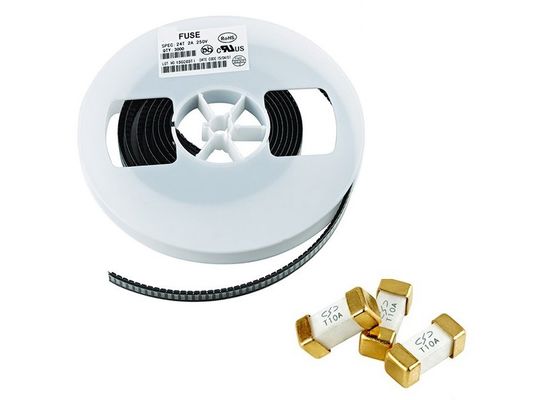

2410 나노 에어 매트릭스 제곱 세라믹 표면 장착 피우, 느린 불 피우 24E1315A 3.15A 250V 6125
설명
표면 마운트, "블릭", 세라믹 튜브 / 끝 캡 구조. 배터리 충전기, 전원 공급 장치,모덱, 라우터, 소비자 전자제품, PoE, PoE+, 백플레인 단회로 보호 등
특징
250 VAC 등급으로 매우 작은 크기
AC 응용 프로그램에서 표면 장착 피지
우수한 강류 저항 능력
유리섬유로 튼튼한 에포시 피지체
금속 용기, 금속 용기
100% 납 없는
작동 온도 범위: -55°C ~ +125°C (하수함)
IEC 60127-4을 준수합니다.
사이즈: 2410
적용
조명: 발라스트, LED 드라이버
전력: 충전기, 어댑터, 전력판
의료 장비
산업용 장비
백류
주문 정보
| 카탈로그 | 암페어 | 전압 | 녹는 통합 | |
| - 아니 | 등급 | 등급 | (A2.S) | |
| 24E0125A/B | 125mA | 250V/125V | 0.06 | |
| 24E0160A/B | 160mA | 250V/125V | 0.08 | |
| 24E0200A/B | 200mA | 250V/125V | 0.09 | |
| 24E0250A/B | 250mA | 250V/125V | 0.11 | |
| 24E0315A/B | 315mA | 250V/125V | 0.14 | |
| 24E0400A/B | 400mA | 250V/125V | 0.26 | |
| 24E0500A/B | 500mA | 250V/125V | 0.5 | |
| 24E0630A/B | 630mA | 250V/125V | 0.8 | |
| 24E0750A/B | 750mA | 250V/125V | 1.3 | |
| 24E0800A/B | 800mA | 250V/125V | 1.5 | |
| 24E1100A/B | 1A | 250V/125V | 2.3 | |
| 24E1125A/B | 1.25A | 250V/125V | 3.2 | |
| 24E1150A/B | 1.5A | 250V/125V | 5.6 | |
| 24E1160A/B | 1.6A | 250V/125V | 5.9 | |
| 24E1200A/B | 2A | 250V/125V | 7.8 | |
| 24E1250A/B | 2.5A | 250V/125V | 10 | |
| 24E1300A/B | 3A | 250V/125V | 22 | |
| 24E1315A/B | 3.15A | 250V/125V | 23 | |
| 24E1350A/B | 3.5A | 250V/125V | 26 | |
| 24E1400A/B | 4A | 250V/125V | 39 | |
| 24E1500A/B | 5A | 250V/125V | 58 | |
| 24E1600A/B | 6A | 250V/125V | 95 | |
| 24E1630A/B | 6.3A | 250V/125V | 110 | |
| 24E1700A/B | 7A | 250V/125V | 120 | |
클리어 타임 특성
| 암페어 등급의 % | 개장 시간 | |||
| 100% | 4시간 | |||
| 200% | 1~60년대 | |||
| 800% | 20ms-100ms | |||
퓨즈 선택 및 온도 감소 가이드라인
환경 온도는 퓨즈의 전류 운반 용량에 영향을 미칩니다. 25oC 이상의 온도에서 작동하는 퓨즈의 경우, 퓨즈를 ′′더레이트′′해야 합니다. 카탈로그에서 퓨즈를 선택하려면다음 규칙이 따를 수 있습니다.: 카탈로그 퓨즈 전류 등급 = 극대 작동 온도에서 명소 작동 전류 / 0.75 / % 디-레이팅. 예: 최대 작동 온도 65oC에서 % 디-레이팅은 90%입니다.명소 전류는 4A입니다카탈로그에서 선택 된 피저의 현재 등급은: 4 / 0.75 / 90% = 5.9 또는 6.3 A입니다.
환경 검사
| 신뢰성 검사 | 시험 조건 및 요구 사항 | 테스트 참조 |
| 리플로우 & 벡 | 245°C에서 3번 재공류 후 2mm의 곡선, 최대 20%의 DCR 변화 (10% ≤ 1A), 기계적 손상이 없습니다. | QIQ034,QIQ048 참조 |
| 용접 가능성 | 245°C, 5초, 새로운 용접기 커버 90% 최소 | MIL-STD-202 방법 208 |
| 용접 열 저항 | 260°C, 10초, 최대 20%의 DCR 변화 (10% ≤ 1A) | MIL-STD-202 방법 210 |
| 생활 | 25°C, 2000시간, 80%의 명소 전류 (< 1A의 경우 75%), 전압 감소 변화 ≤ ±20% | QIQ106 참조 |
| 열 충격 | -65°C ~ +125°C, 100회, 최대 10%의 DCR 변화, 기계적 손상이 없습니다. | MIL-STD-202 방법 107 |
| 기계적 진동 | 5~3000 Hz, 0.4인치 이중 진폭 또는 30G 피크, 최대 10% DCR 변화, 기계적 손상이 없습니다 | MIL-STD-202 방법 204 |
| 기계 충격 | 1500 G, 0.5 밀리 초, 반 시노 충격, 최대 10% DCR 변화, 기계적 손상이 없습니다 | MIL-STD-202 방법 213 |
| 소금 스프레이 | 5% 소금 용액, 48 시간 노출, 최대 10% DCR 변화, 과도한 부식 없음 | MIL-STD-202 방법 101 |
| 수분 저항성 | 10회, 최대 15%의 DCR 변화, 과도한 부식 없이 | MIL-STD-202 방법 106 |
