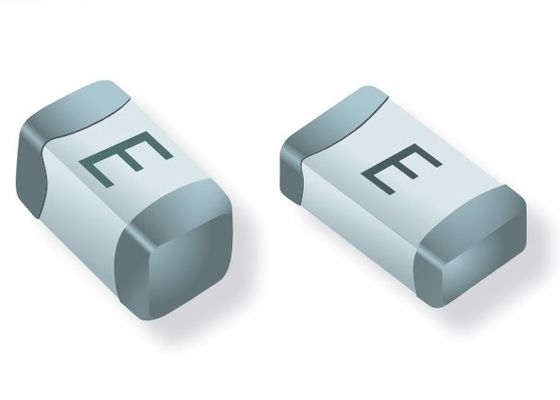

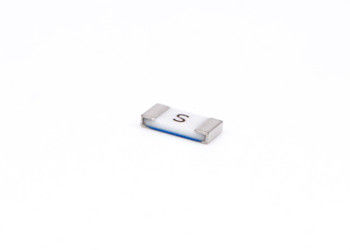

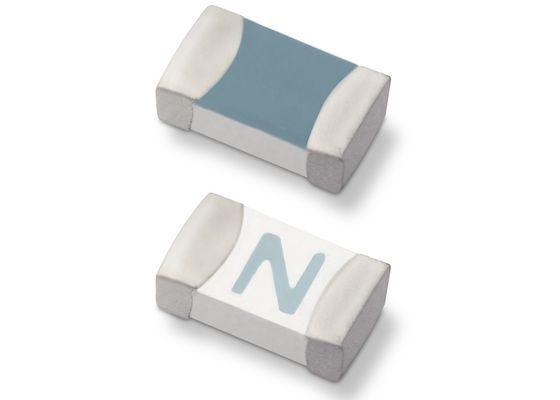

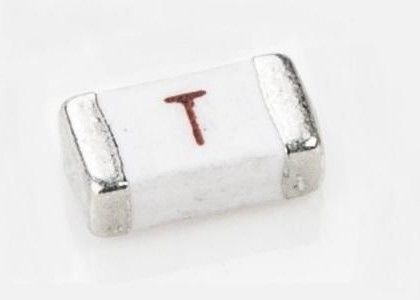

높은 강류 저항 시간 지연 시간 지연 표면 장착 칩 세라믹 피지 12H1500D 32V 1206 SB 5A
설명
12H 시리즈는 100% 납 없는RoHS를 준수하고 하로겐이 없는 안전 장치 시리즈, 150oC까지의 높은 작업 환경 온도에서 작동하는 회로에 과전류 보호를 제공하기 위해 특별히 설계된일반적인 설계는 우수한 온도 안정성과 성능 신뢰성을 보장합니다. 세라믹 피지 가족에서 전형적인 높은 I2t 값은 높은 부류에 저항 할 수있는 능력을 보장합니다.
특징
작동 온도 -55oC ~ +150oC
100% 납 없는, RoHS 준수 및 하로겐 없는
납과 납 없는 재흐름 / 파동 용접에 적합
적용
• LCD 디스플레이
• 서버
• 노트북 컴퓨터
• 프린터
• 스캐너
• 데이터 모덤
• 게임기
크기(mm)
사양
| 카탈로그 | 암페어 | 전압 | 표기 |
녹는 통합 |
| - 아니 | 등급 | 등급 | (A2.S) | |
| 12H1100C | 1A | 63V | H | 0.19 |
| 12H1150C | 1.5A | 63V | K | 0.47 |
| 12H1200C | 2A | 63V | N | 1.63 |
| 12H1250C | 2.5A | 63V | 오 | 1.81 |
| 12H1300C | 3A | 63V | P | 2.79 |
| 12H1350C | 3.5A | 63V | R | 2.95 |
| 12H1400C | 4A | 63V | S | 3.8 |
| 12H1500D | 5A | 32V | T | 6.3 |
참고:
1. AC 중단 등급은 단위 전력 인자로 정량 전압에서 테스트되었습니다. DC 중단 등급은 시간 상수 < 0.8msec로 정량 전압에서 테스트되었습니다.
2. 10% 이하의 정량 전류로 측정된 명목 저항
3- 1msec 열 시간에서 측정된 명목 녹기 I2t
4온도가 안정화 된 후 명소 전류에서 측정 된 명소 전압 감소
가등전류를 최소 4시간 동안 운반하도록 설계된 장치. 가등전류의 80%를 초과하지 않고 지속적으로 작동하는 것이 좋습니다.추가적인 재평가 정보에 대해 "온도 재평가 곡선" 참조하십시오.표기 코드가 위쪽으로 펴져 설치되도록 설계된 장치
전기 특성
| 암페어 등급 | 암페어 등급 | 개장 시간 | ||
| 1A5A | 100% | 4시간 | ||
| 1A5A | 250% | 최대 5초 | ||
| 1A5A | 300% | 0.1s3S | ||
| 1A5A | 1000% | 0.2mS 20mS | ||
다른 것
시험 표준:UL248-1 UL248-14
중계 등급:
50 Amperes 63V DC ((1A ~ 4A)
100 Amper 32V DC ((5A) 에서
작동 온도:-55°C ~ +125°C
소재:
기판:세라믹/글라스 덮개
끝: 니켈과 진으로 덮인 슬라이버
원소: 은
용접 방법:
파동 용접: 260°C, 최대 10초
포장:
자동 테이프 3000PCS 한 채,
팩당 90000PCS
시대적 특성
온도 재평가 곡선
