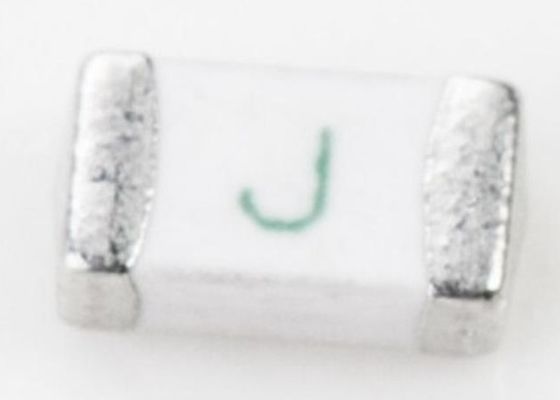

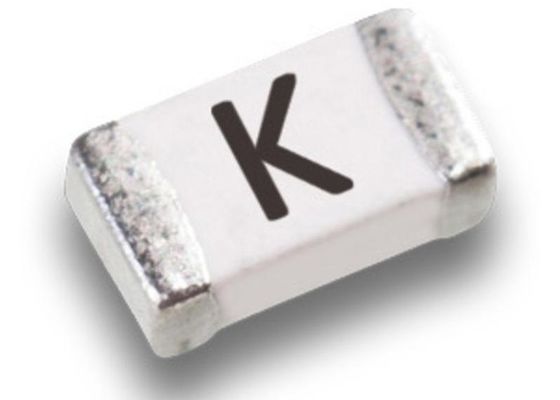

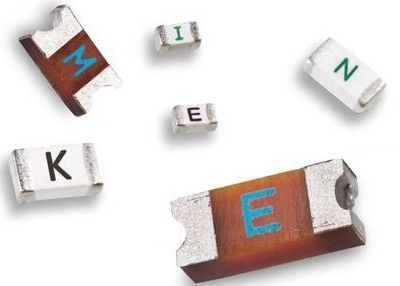

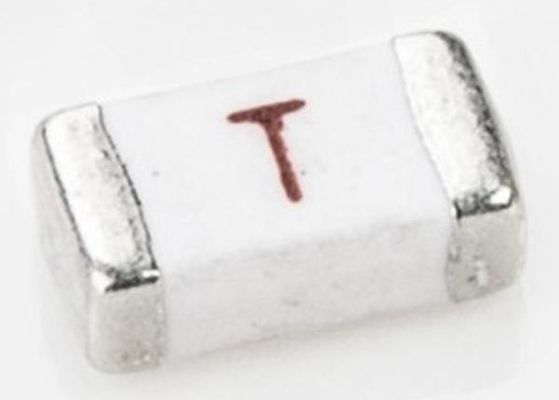

3216 싱글 퓨즈 자동 조립 고속 작용 표면 장착 퓨즈 12D1200 2A 63V 과류 보호
특징
급행성 정밀 얇은 필름 칩 퓨즈
3216 (EIA 1206) 소형 발자국
자동 조립용 표면 장착 포장재
UL 목록 (UL 248-14)
RoHS 준수 * 하로겐 무료
부분 번호
| 카탈로그 | 암페어 | 전압 | 표기 |
녹는 통합 |
| - 아니 | 등급 | 등급 | (A2.S) | |
| 12D0250C | 250mA | 63V | .25 | 0.0035 |
| 12D0375C | 375mA | 63V | ● | 0.0011 |
| 12D0500C | 500mA | 63V | 0.5 | 0.0020 |
| 12D0750C | 750mA | 63V | .75 | 0.0053 |
| 12D1100C | 1A | 63V | 1 | 0.0065 |
| 12D1125C | 1.25A | 63V | ▲ | 0.020 |
| 12D1150C | 1.5A | 63V | 1.5 | 0.025 |
| 12D1200C | 2A | 63V | 2 | 0.091 |
| 12D1250C | 2.5A | 63V | 2.5 | 0.150 |
| 12D1300C | 3A | 63V | 3 | 0.329 |
| 12D1400D | 4A | 32V | 4 | 0.225 |
| 12D1500D | 5A | 32V | 5 | 0.564 |
| 12D1700D | 7A | 32V | 7 | 3.197 |
| 12D2100E | 10A | 24V | 10 | 2.162 |
| 12D2120E | 12A | 24V | 12 | 7.100 |
| 12D2150E | 15A | 24V | 15 | 23.893 |
| 12D2200E | 20A | 24V | 20 | 47.172 |
시간 현재 기능
| 암페어 등급 | 암페어 등급 | 개장 시간 | ||
| 250mA20A | 100% | 4시간 | ||
| 250mA3A | 250% | 최대 5초 | ||
| 4A20A | 350% | 최대 5초 | ||
신뢰성
테스트 매개 변수 요구 시험 방법
운반 용량 융합이 없음 등급 전류, 4시간 융합 시간5초 이내에.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................가등전압이 30초 동안 다시 가동됩니다.
굽기 테스트 기계적 손상이 없습니다: 90mm, 굽기: 3mm,1시간, 30초
용매 열에 대한 저항성 ±20 %
용접 가능성 95 % 커버먼스 최소 235 °C ±5 °C, 2 ±0.5 초 245 °C ±5 °C, 2 ±0.5 초 (연료 없는)
온도 상승....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
건조열에 대한 저항성 ±20 % 105 °C ±5 °C,1000시간
용매에 대한 저항성...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
잔류 저항 10k 오름 이상 융합 후 DC 저항을 측정
열 충격....................................................................................... DR < 10%.......................................................................................................................................................................................................................................................................................................................................... + 25 °C / + 25 °C / + 125 °C / + 25 °C, 10 회로
