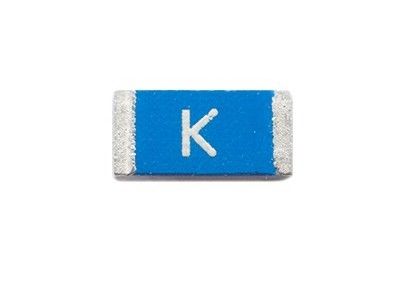

1206 얇은 필름 표면 마운트 빠른 부공 칩 피우 12B1100B 1A 125V 3216 50Amp 중단 등급과 함께 메트릭
설명
간략한 세부 사항
시험 표준:UL248-1 UL248-14
정류량: 125V AC/DC에서 50Amp
작동 온도:-55°C ~ +125°C
소재:
기판:세라믹/글라스 덮개
끝: 니켈과 진으로 덮인 슬라이버
원소: 은
용접 방법:
재공류 용접: 260°C, 최대 10초
포장:

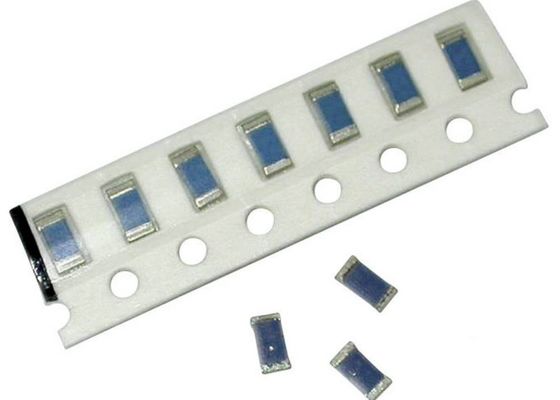

자동 테이프 3000PCS 한 채,
팩당 90000PCS
차원mm
사양
| 카탈로그 | 암페어 | 전압 | 표기 |
녹는 통합 |
| - 아니 | 등급 | 등급 | (A2.S) | |
| 12B0250B | 250mA | 125V | .25 | 0.0035 |
| 12B0375B | 375mA | 125V | E | 0.0011 |
| 12B0500B | 500mA | 125V | 0.5 | 0.0020 |
| 12B0750B | 750mA | 125V | .75 | 0.0053 |
| 12B1100B | 1A | 125V | 1 | 0.0062 |
| 12B1125B | 1.25A | 125V | J | 0.022 |
| 12B1150B | 1.5A | 125V | 1.5 | 0.028 |
전기 특성
| 암페어 등급 | 암페어 등급 | 개장 시간 | ||
| 250mA ∼1.5A | 100% | 4시간 | ||
| 250mA ∼1.5A | 250% | 최대 5초 | ||
시대적 특성
신청서
- 높은 신뢰성과 가용성이 필요한 응용 프로그램
- 의료 장비
- 해안
- 방어
환경 데이터
용접 방법 역류, 파동 용접 프로파일
용접성 245°C / 3초 IEC 60068-2-58에 따라, 테스트 Td
용접 열 저항성 260 +0/-5°C / 30sec IPC/JEDEC J-STD-020D, 레벨 1에 따라
수명 테스트 MIL-STD-202, 방법 108A 1000h @ 0.60 x In @ 70°C
부하 습도 시험 MIL-STD-202, 방법 103B 0.1 x In @ 0.85 r.H @ 85°C
수분 저항 시험 MIL-STD-202, 방법 106E (온도/미스터 챔버에서 50회)
터미널 강도 MIL-STD-202, 방법 211A (1분 동안 1mm의 보드의 기울기)
열 충격 MIL-STD-202, 방법 107D (-55 °C에서 +125 °C까지 200 개의 공기-공기 주기로)
용매 저항성 MIL-STD-202, 방법 215A
발화성 최소 UL 94V-1 (EIA/IS-722에 따라, 테스트 4.12)
감소 곡선
특징
전류 등급 50mA에서 25A
125 VAC/VDC까지의 명소전압
최대 600A의 높은 파열력 (내용 시험)
초고속 작용 (FF), 빠른 작용 (F) 및 시간 지연 (T)
정밀, 낮은 손실, 진동 및 펄스에 저항
