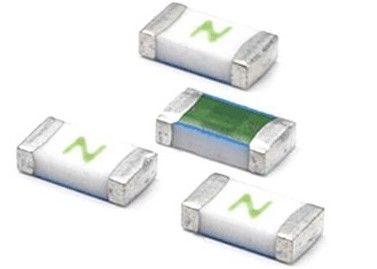

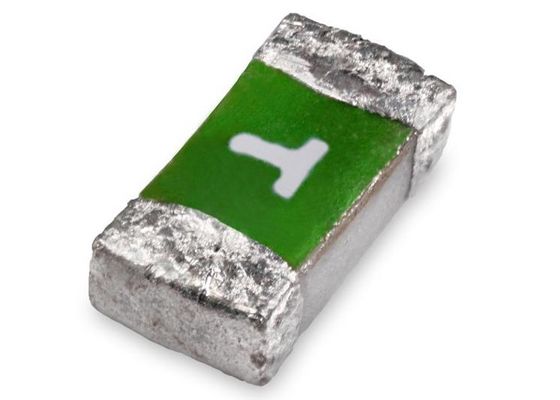

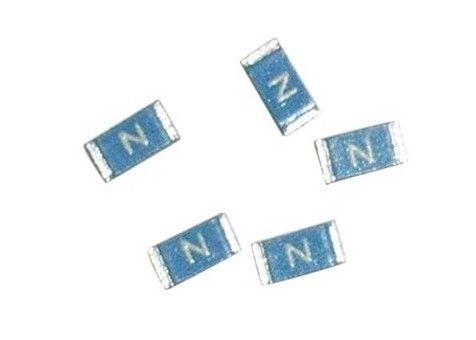

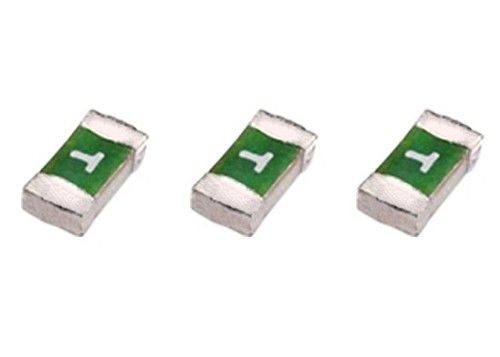

UL248-1 1608 급행성 표면 장착 퓨즈 06D 250mA-5A 32V 단절 등급 35A 50A
설명
1608 빠른 작용 표면 장착 피지 크기가 작아서 PCB의 공간을 절약 할 수 있습니다. 많은 전자 보드에 적합합니다. , 퓨즈는 얇은 필름으로 만들어졌으며 낮은 저항, 안정적인 전기적 특성과 높은 신뢰성을 가지고 있으며 리플로우 및 웨브 용접에 적응 할 수 있습니다.퓨즈는 빠른 반응이 있으며 즉각적인 전류 급증 없이 회로에 적합합니다., 피지는 주로 전류 보호, IC 보호, 휴대 전화 및 기타 통신 장치, 디스플레이, 디지털 카메라, 배터리에 사용됩니다.
차원mm
사양
| 카탈로그 | 암페어 | 전압 | 표기 |
녹는 통합 |
| - 아니 | 등급 | 등급 | (A2.S) | |
| 06D0250D | 250mA | 32V | D | 0.00040 |
| 06D0375D | 375mA | 32V | E | 0.00087 |
| 06D0500D | 500mA | 32V | F | 0.00188 |
| 06D0750D | 750mA | 32V | G | 0.00880 |
| 06D1100D | 1A | 32V | H | 0.00250 |
| 06D1125D | 1.25A | 32V | J | 0.0125 |
| 06D1150D | 1.5A | 32V | K | 0.0310 |
| 06D1200D | 2A | 32V | N | 0.0480 |
| 06D1250D | 2.5A | 32V | 오 | 0.0615 |
| 06D1300D | 3A | 32V | P | 0.0690 |
| 06D1350D | 3.5A | 32V | R | 0.1181 |
| 06D1400D | 4A | 32V | S | 0.2380 |
| 06D1500D | 5A | 32V | T | 0.6817 |
현 시대적 특징
| 암페어 등급의 % | 개장 시간 | |||
| 100% | 4시간 | |||
| 200% | 최대 60초 | |||
다른 것
| 부풀린 타입 | 급행성 |
| 표준 | UL248-1 UL248-14 |
| 중계 등급: | 50 Amperes 32V DC ((250mA~1A) 32V DC (1.25A ~ 5A) 에서 35Amp |
| 작동 온도 | -55°C ~ +125°C |
| 재료 | 기판:세라믹/글라스 덮개 끝: 니켈과 진으로 덮인 슬라이버 원소: 은 |
| 용접 방법 | 재공류 용접: 260°C, 최대 10초 |
| 포장 | 자동 테이프 5000PCS 한 채, 팩당 150000PCS |
| MOQ | 5000PCS |
| 선행 시간 | 2주 |
| 에이전시 | UL |
적용
백품, 전력 공급, 산업 제어, 자동차,UPS, 배터리 등
특징
오버 커런트 보호용 단발 퓨즈
1608 (EIA 0603) 소형 발자국
급풍 퓨즈
UL 248-14 목록
자동 조립용 표면 장착 포장재
다층 SMD 설계
RoHS 준수 * 하로겐 무료
시간적 특성 곡선
주요 수출 시장
중남미
동유럽
중동/아프리카
북아메리카
서유럽
아시아
오스트레일리아
올바른 피지 선택
올바른 피지 를 선택 하면 장비 가 손상 되지 않고, 비용 이 많은 유지 보수 를 방지 하고, 사용자 를 보호 할 수 있다
회로 보호 장치의 역할은 전통적으로 설계의 가장 중요하지 않은 측면으로 표시되었습니다.회로 설계의 복잡성과 적절한 보호 장치의 선택은 초기 단계와 전체에 신중한 생각을 필요로합니다..
그것은 능력, 다양한 유형의 장치에 대한 지식, 그들이 제공하는 다른 기능에 대한 이해, 그리고 응용 프로그램에 가장 적합한 장치를 결정 할 수있는 능력을 필요로합니다.올바른 피지 를 선택 함 으로 인해 장비 가 계속 작동 할 수 있으며, 귀찮은 충격 때문 에 값비싼 유지 보수 를 방지 할 수 있다그것은 장비 전체를 보호하고, 더 중요한 것은 사용자의 안전입니다.
올바른 피지 선택은 설계의 초기 단계뿐만 아니라 설계 전반에 걸쳐 신중하게 생각해야합니다.
회로 작동 조건
적절한 피지 선택 시작 하기 위해, 그것은 전원 및 보호 회로의 본질을 이해해야합니다.현재 값, 주변 온도를 정의해야 합니다. 또한, 존재할 수 있는 급류의 정점 값과 기간/ 모양을 이해하는 것이 필요합니다.
명소 전류 및 주변 온도
대부분의 전기 부품과 마찬가지로, 피지는 온도에 따라 감소해야합니다. 예를 들어, 60C에서 방 온도에서 1A 시간 지연 피지를 사용하는 회로는 1이 필요합니다.더 높은 온도에서 작동을 지원하기 위해 25-A 안전 장치 (그림 참조)1).
그림 1. 표시 된 절감 곡선은 중간의 시간 지연 (T) 및 빠른 작용 (F) 의 일반적인 곡선입니다. 각 유형의 피지용품의 제조업체 특정 곡선 참조하십시오.피지에는 저항이 있다는 것을 기억하는 것이 중요합니다, 따라서 전압 하락과 전력을 소모 할 것입니다. 시간 지연 피지품은 일반적으로 동일한 등급의 빠른 작용 피지품보다 낮은 전압 하락 및 전력 소모 값을 가지고 있습니다.
예를 들어, 시간 지연 2A 5 x 20mm 피지는 전형적인 전압 하락 60mV, 반면 빠른 작용 버전은 전압 하락 90mV를 가지고 있습니다.이 이유는 더 두꺼운 퓨즈 와이어 지름을 가진 시간 지연 퓨즈로 인해, 이는 더 높은 I2t 값 또는 피지 와이어를 녹이는 데 필요한 에너지를 가져옵니다. 또한 피지 와이어는 틴으로 덮여 있습니다. 이것은 정상적인 작동 중에,급행성 피질은 단절하기 전에 더 높은 온도 수준으로 가열됩니다..
피지 위치
회로 내의 피질의 위치 또한 불필요한 열 축적을 방지하는 데 중요합니다. 피질 근처 및 주변에있는 다른 구성 요소의 종류와 근접성은 주변 온도에 영향을 미칩니다.
더 높은 온도는 제조업체의 지정된 시간 대 전류 특성에 영향을 줄 수 있습니다.냉각 용기, 팬은 표시된 성능 특성을 변경할 가능성이 있습니다.
분쇄 능력
끊기 용량은 피지트가 안전하게 끊을 수 있는 최대 결함 전류입니다.결함 전류 가 끊기 능력 을 초과 하는 상황 에서 사용 되는 안전 장치 는 불타거나 극단적 인 경우 에 폭발 할 수 있다.
예를 들어, 35A의 파기 용량을 가진 안전 장치는 전원 소스가 35A를 초과할 때 절대 사용해서는 안되지만, 최악의 경우 35A를 초과하지 않는 결함 전류의 경우 적절한 보호를 제공 할 것입니다.안전 기관은 미리 정의된 요인들에 따라 허용되는 파열 용량 한도를 결정합니다..
엄지손가락 규칙으로, 높은 파열 용량 피지 큐브는 인덕티브 로드, p.f. 0 미만의 회로에 권장됩니다.9낮은 분쇄 용량 피지 는 일반적으로 저항/용량 부하를 가진 회로에 충분합니다.
장비의 실제 전력 요인은 제조업체의 지정된 등급에 영향을 줄 수 있습니다.일부 제조업체는 제품 적합성을 결정하는 고객에게 더 많은 도움을 주기 위해 다양한 전력 요인에서 추가적인 파열 용량 등급을 제공합니다..
시간 흐름 특성
일부 응용 프로그램에는 피질이 폭발해야 할 속도와 관련하여 구체적이고 쉽게 이해할 수있는 요구 사항이 있습니다.민감 한 반도체 회로 는 종종 매우 짧은 시간 내에 터질 수 있는 빠른 작용 을 하는 피지 를 필요로 한다, 큰 강류를 수용하는 장비는 귀찮은 장애를 방지하기 위해 시간 지연 피지기가 필요할 수 있습니다.
두 종류 중 하나를 사용할 수 있는 경우 it is helpful to refer back to the effect of ambient temperature in making the selection and remember that time-lag fuses typically have a lower voltage drop than fast-acting fuses and therefore dissipate less power중간 과류 (1 < 2.5*인치) 에서 전접시간은 거의 동일하다.
그림 2. 중도적 과류에서 빠른 작용 및 시간 지연 피지 큐브에 대한 사전 큐브 시간은 거의 동일합니다.
녹는 에너지 계산
I2t는 피지스 와이어를 피지스 안에 녹이는 데 필요한 에너지의 측정입니다.퓨즈의 폭발에 걸리는 대략적인 시간은 예상 오류 전류의 제곱에 의해 제조업체가 지정 한 I2t 값을 나누는 것으로 결정할 수 있습니다..
예를 들어, I2t = 4.5 A2s의 피지 퓨즈의 경우 예상 파기 전류는 13 A입니다.
ttyp = I2t/I2 = 4.5 A2s/(1.25 A * 10) 2 = 28.8ms
반대로, 예상 오류 전류 값을 알고 특정 요구 사항에 필요한 I2t 값을 결정할 수 있습니다.필요한 I2t가 결정되면, 자신의 필요를 충족하는 피지스를 찾기 위해 후보 피지스 큐브 사양을 비교적 쉽게 확인할 수 있습니다.
사용 가능한 제품 종류
IEC 표준은 5x20mm 카트리지 유형에서 1206 SMD까지 다양한 크기 및 패키지 유형의 장비를위한 소형 안전 장치를 포함합니다. 단말 변종에는 돼지 꼬리,구멍, 그리고 SMD, 그리고 대량 또는 테이프 및 스릴으로 제공되며, 일반적으로 칩 퓨즈의 경우입니다.
IEC 표준과 UL 표준 사이에는 몇 가지 독특한 차이가 있으며, 국내 및 수출 시장을 살펴보면 하나 또는 다른 것 또는 둘 다에 대한 준수가 고려되어야합니다.UL 퓨즈를 IEC 로 대체하거나 그 반대의 경우 반드시 가능하지 않습니다.1A 퓨즈는 다른 1A 퓨즈와 같다고 생각할 수 있지만 시간-전류 특성은 다릅니다.IEC로 설계된 피지 1A에서 전혀 불지 않아야 합니다.2A 피지트가 필요하다는 것을 제안할 수 있습니다.
최종 선택
한 번 정량 전압과 전류, 갱신 용량, 시간 전류 특성이 현재 I2t와 함께 결정되고 원하는 패키지 스타일이 알려져,적합성 후보 유형을 확인할 수 있습니다.퓨즈가 퓨즈 홀더에 장착 될 경우, 퓨즈 홀더와 퓨즈의 전력 소모 한계를 준수하는 것이 특히 중요합니다.
적절한 퓨즈 홀더
퓨즈는 종종 쉽게 교체하기 위해 수납기에 장착됩니다. 퓨즈 홀더는 추가적으로 중요한 전기 특성을 갖습니다.접촉 저항 및 최대 허용 피지 전력 소모.
또한 피지과 마찬가지로 기기도 더 높은 온도에서 열을 줄여야한다는 것을 명심해야합니다.피지 홀더는 피지 사용자가 교체 할 필요가있는 장비에 패널 장착을 위해 많은 스타일로 제공됩니다., 그리고 장비 내부의 차시나 PCB에 장착할 수 있는 클립 또는 블록으로.
두 유형 모두 빠른 연결 단말기 또는 PCB 단말기와 함께 찾을 수 있으며 PCB 유형은 구멍 또는 SMD 연결에 사용할 수 있습니다.차시 설계의 유연성을 허용하기 위해 수직 또는 수평 장착을 위해 PCB 홀더 유형이 제공됩니다.일부 유형은 더 빠른 조립 및 낮은 설치 비용을 위해 이미 설치 된 피지와 함께 제공됩니다.
