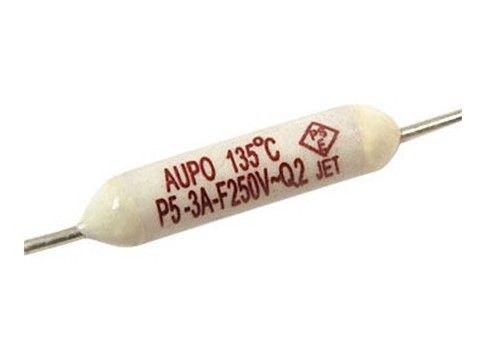

높은 온도 AUPO 열 연결 TCO P5-3A-F 3A 250V 단절 135C 세라믹 피지 지능형 가스 워터 히터
일반
AUPO 열 연결 TCO는 회로 및 다른 열 생산 전기 제품에서 비정상적인 열 발생으로 인한 화재를 예방하는 데 사용됩니다.그들은 정해진 수준을 초과하면 전기 접촉을 열 수 없는 열 안전 장치입니다..
운영 원칙
환경 온도가 작동 온도까지 상승하면 열 요소는 녹고 스프링은 접촉을 이동하고 회로를 영구적으로 열
차원
| 시리즈 | 차원 (mm) | ||||
| a | b | c | d | e | |
| P-F | 90.0±0.5 | 38±3 | Φ0.54±0.5 | Φ2.5±0.1 | 3.3 이하 |
| P-1A-F | 60.5±0.5 | 38±3 | Φ0.54±0.5 | Φ2.1±0.1 | 2.4 이하 |
| P-3A-F | 100.0±0.5 | 38±3 | Φ0.6±0.02 | Φ3.0±0.1 | 3.3 이하 |
기술 자료
| 모델 NO | 가속기온도 | 융합 종료 온도 | 유지 온도 | 최대 온도 제한 | 가속 전류 | 정량 전압 |
| (Tf) | (Th) | (Tm) | (Ir) | (Ur) | ||
| P0-3A-F | 84°C | 82±2°C | 65°C | 200°C | 3A | 250V |
| P1-3A-F | 102°C | 98±2°C | 80°C | 200°C | 3A | 250V |
| P2-3A-F | 115°C | 112±3°C | 95°C | 200°C | 3A | 250V |
| P3-3A-F | 125°C | 120±3°C | 105°C | 200°C | 3A | 250V |
| P4-3A-F | 130°C | 126±2°C | 107°C | 200°C | 3A | 250V |
| P5-3A-F | 135°C | 131±3°C | 115°C | 200°C | 3A | 250V |
| P9-3A-F | 138°C | 135±2°C | 115°C | 200°C | 3A | 250V |
| P7-3A-F | 150°C | 145±3°C | 128°C | 200°C | 3A | 250V |
| P12-3A-F | 145°C | 140±2°C | 126°C | 200°C | 3A | 250V |
신청서
• 전기 가전 및 난방 장치
• 코일 와일링 제품 및 전원 공급 장치
• 사무장비 및 통신장비
• 자동차 및 다른 전자 부품
주의 사항
• 선의 곡선은 TCO의 몸에서 적어도 3mm 떨어져 있어야합니다.
• 용접 도중 극심 한 주의 를 기울여야 하며, 히트 싱크 를 사용 하며, Tf -24°C 이상 을 가열 하는 것 을 피해야 합니다.
• TCO의 금속 부분은 전기적으로 작동하고 단열이 필요할 수 있습니다.
• 황산이나 질소 산화물 같은 액체나 독성 가스에는 사용하지 마십시오.
• 히터를 직접 차단 장치에 연결하지 마십시오.
올바른 순서 를 결정 하라
• tp: 절단판이 부착될 제품의 최고 온도.
• Th: 절단 장치 사용을위한 안전한 온도 범위.
• Ts: 24oC (Tp-Th) (Tp가 170oC보다 높을 때 Ts 값에 35oC를 적용하십시오.)
■: 전기 부하에 의한 난방 온도 (온도 / 전류 상관 곡선 참조)
• +a: 1. 납선 자체 난방 2. 환기 구조 또는 공기 밀착성 3. 연결 단말기의 위치 4. 단열 덮개 재료의 두께 5.전기 전압 변화를 고려한 최선 상태 값
Tp + Ts + To + a = 적용 가능한 온도
