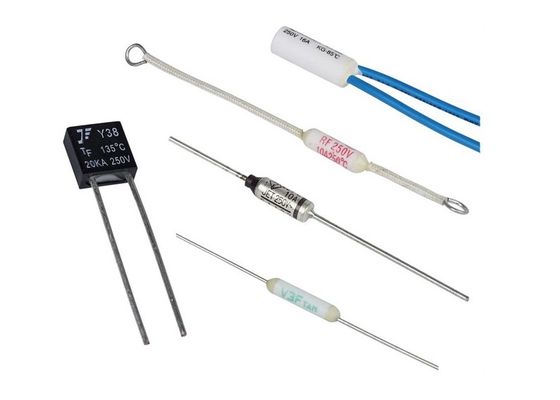

오리지널 아우포 정상 닫기 열 민감성 퓨즈 열 차단 스위치 TF 115 °C 250V 10A A2-10A-F TCO 서킷 브레이커

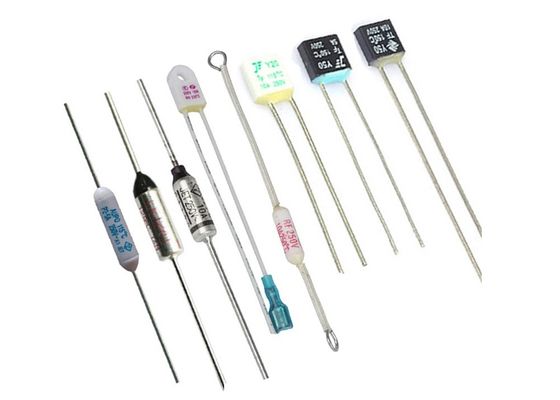

전반적인 설명
열 절단 (TCO) 는 재설정되지 않고 열에 민감하며 단일 극, 일반적으로 닫힌 장치 및
온도에 민감한 열 안전 장치가 녹아 전기 장치를 열고
온도 가온 피지브가 지정 된 온도를 초과 할 때 접촉
전 세계 수십억 개의 제품에서 잠재적으로 위험한 과열 상태에서 보호합니다.
차원
등급
| 모델 NO | 가속기온도 | 융합 해제 온도 | 유지 온도 | 최대 온도 제한 | 가속 전류 | 정량 전압 |
들어와 8/20 us |
아이맥스 8/20우스 |
| P/N | (Tf) | (Th) | (Tm) | (Ir) | (Ur) | (15번) | (1번) | |

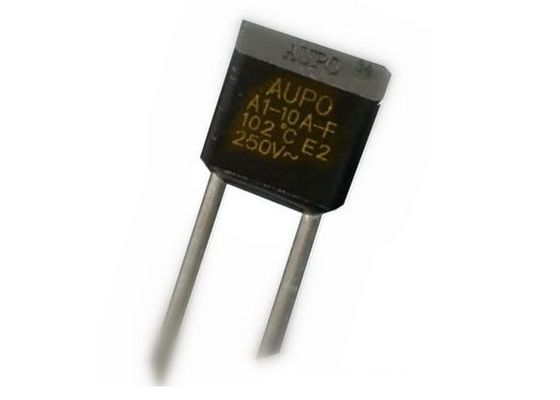

| A1-10A-F | 102°C | 98±2°C | 72°C | 203°C | 10A | 250V | 5KA | 10KA |

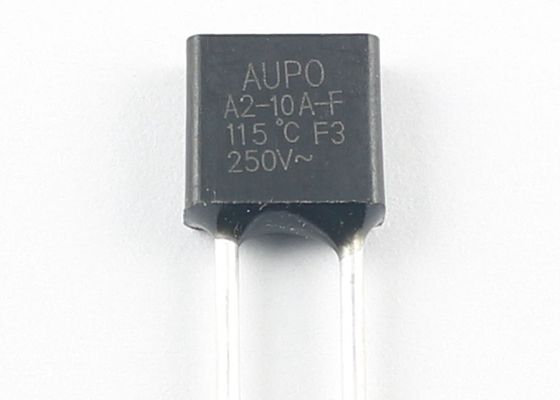

| A2-10A-F | 115°C | 112±3°C | 85°C | 203°C | 10A | 250V | 5KA | 10KA |
| A4-10A-F | 130°C | 126±2°C | 100°C | 203°C | 10A | 250V | 5KA | 10KA |
| A5-10A-F | 135°C | 131±3°C | 106°C | 203°C | 10A | 250V | 5KA | 10KA |
| A7-10A-F | 138°C | 135±2°C | 109°C | 203°C | 10A | 250V | 5KA | 10KA |
납 형성
구리 납은 유연성 때문에 구부리기 쉽지만 TCO 납이 높으면 손상되거나 부서질 가능성이 있습니다.
리드를 형성 할 때, TCO에 직접 형성 힘을 적용하지 않도록 조심하십시오.
몸.
* 밀착물 납 유선을 형성
납 가이어 를 밀폐물 에서 최소 4mm 떨어져 구부리십시오. 밀폐물 의 손상 은 공기 밀착 을 악화 합니다.
굽는 것은 더 나쁜 공기 밀도가 TCO의 정상적인 작동을 방해하기 때문에 조심스럽게 수행된다는 점에 유의하십시오.
납 형조 도중 사용 되는 용기 또는 도구 는 몸체 를 잡는 것이 아니라 납 와이어 를 잡아야 합니다.
TCO의 신체에 손상을 입습니다.
* 밀폐된 납 이외의 납선을 형성
TCO 몸에서 적어도 4mm 멀리 구부러기, 몸에 과도한 힘은 몸의 변형을 유발하기 때문에
TCO 사건.
납 연결에 대한 주의 사항
* TCO 밀폐 또는 몸체에서 손상, 화상, 틈, 균열 또는 과열이 없도록 조심하십시오.
위와 같이 손상되면 사용하지 마십시오.
* 납 유선, 밀폐 또는 TCO 몸체의 손상을 확인하기 위해 실험적 조립 테스트를 수행해야합니다.
* 와이어와 TCO를 연결할 때, 스플라이스 또는 터미널을 사용하는 것이 좋습니다.
스플라이스나 터미널은 부식 저항성이 있어야 합니다.
* TCO에 스플라이스 또는 터미널을 고정 할 때, TCO 몸체를 손상시키지 않도록 주의하십시오.
스플라이스 또는 터미널은 낮은 열 저항을해야합니다.
연결 방법. 연결 전선이 유연한 표준 전선으로 되어 있어야 합니다.
와이어, 굽는 과정을 사용하십시오.
납 용접
TCO 리드를 연결하기 위해 용접이 사용되는 경우 다음 사항을 참고해야 합니다.
* 가능한 한 TCO 몸에서 최대한 멀리 납에 용접 작업을 수행하십시오.
* TCO에 온도 전송을 최소화하기 위해 주의하십시오.
제공되지 않으면 TCO 밀봉 또는 바디가 손상되고 분해될 수 있습니다.
* 기계적 안전은 용접에만 의존해서는 안 됩니다.
* 전기 전류는 내부 전기 접촉 또는 용접 시 TCO의 경우를 통과해서는 안됩니다.
과도한 전류가 지나가면 TCO 요소 또는 케이스가 손상됩니다.
* 작업시간을 단축하기 위해, 의도된 용접 부위에 전접 공정을 사용하십시오.
* 열을 방지하기 위한 용접 방법.
* 납의 견고성
당기는 힘은 2kg를 초과하지 않으며 밀어내는 힘은 0.5kg을 초과하지 않습니다.
* 케이스의 강도 케이스 몸체를 묶기 위해 과도한 힘을 적용하면 변형이 발생하고 TCO의 정상적인 작동에 영향을 미칩니다. 이것은 안전 장치가 제대로 작동하지 않을 수 있기 때문에,과도한 묶기 힘을 피하는 것이 좋습니다..
* 작동 온도 테스트 TCO를 방에 설치하고 Tf보다 20°C 이하로 온도를 점차 증가시킵니다.방의 온도와 시험 제품 온도가 같으면, 온도는 1분당 1°C로 증가하면 피지션은 지정된 허용 범위 내에서 작동합니다.
* 온도 상승 테스트 주변 온도 (20 ~ 25) °C에서 TCO에 정상적인 작동 전압과 전류가 적용되면 TCO의 온도가 상승합니다.하지만 온도 상승은 10°C를 넘지 않아야 합니다.
* 단열 저항 온도 시험에서 작동 한 후, 500V 저항 측정 기계로 테스트 할 때 단열 저항은 0.2 오름 이상입니다.
* 접촉 저항 시험 TCO의 두 선의 저항은 선의 10mm 길이 내에서 1.5 오임을 초과해서는 안됩니다.* 절연 저항 테스트를 수행 한 후 다이 일렉트릭 전압 견딜 테스트, AC 500V를 TCO의 선 사이에 1분 동안 가동할 때 TCO는 고장 없이 유지되어야 합니다.
*고령화 테스트 TCO를 Tf보다 20 ± 3 °C 낮은 온도에서 48시간 동안 유지한 후,TCO는 작동 온도 테스트를 통과해야 합니다.
