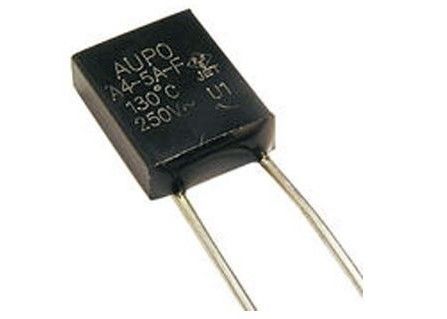

단발 저저항성 컴팩트 사이즈 AUPO 열 절단 퓨즈 링크 Tf 130°C 250V 5A A4-5A-F 글로벌 인증 온도
특징
• 전 세계적으로 인증된 온도와 전기 부하
• 한 번 사용 하면 전력 가 끊어진다
현재 중단 용량은 최대 25 Amps @ 250VAC
• 낮은 저항력
• 콤팩트 한 크기
• RoHS 준수,UL,CUL,CCC,KTL,PSE,VDE
운영 원칙
열 퓨즈의 액티브 트리거 메커니즘은 전기를 전전하지 않는 펠릿으로 구성되어 있습니다.고체 펠렛은 스프링 로딩 접촉을 닫습니다. 미리 정해진 온도가 도달하면, 펠렛은 녹아, 압축 스프링이 긴장을 풀 수 있습니다. 트립 스프링은 그 다음 리드에서 접촉을 슬라이드하고 회로 열립니다.
열 안전 장치가 회로를 열면 안전 장치가 교체되어야 합니다. 이 교체 절차는 제품을 다시 작동하기 전에 장애 상태를 수정하는 것을 포함해야합니다.
크기 (mm)
전기 등급
| 모델 NO | 가속기온도 | 융합 종료 온도 | 유지 온도 | 최대 온도 제한 | 가속 전류 | 정량 전압 |
| P/N | (Tf) | (Th) | (Tm) | (Ir) | (Ur) | |
| A0-5A-F | 84°C | 82±2°C | 65°C | 203°C | 5A | 250V |
| A1-5A-F | 102°C | 98±2°C | 80°C | 203°C | 5A | 250V |
| A2-5A-F | 115°C | 112±3°C | 95°C | 203°C | 5A | 250V |
| A3-5A-F | 125°C | 120±3°C | 105°C | 203°C | 5A | 250V |
| A4-5A-F | 130°C | 126±2°C | 107°C | 203°C | 5A | 250V |
| A5-5A-F | 135°C | 131±3°C | 115°C | 203°C | 5A | 250V |
| A7-5A-F | 138°C | 135±2°C | 115°C | 203°C | 5A | 250V |
| A12-5A-F | 145°C | 140±2°C | 126°C | 203°C | 5A | 250V |

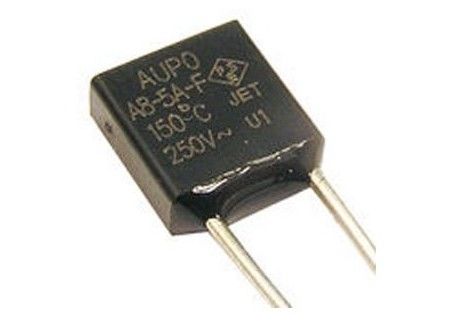

| A8-5A-F | 150°C | 145±3°C | 128°C | 203°C | 5A | 250V |
| A16-5A-F | 160°C | 155±2°C | 135°C | 203°C | 5A | 250V |
적용
• 휴대용 기기
• 주요 장비
• HVAC
• 전력 공급 장치
• 물 난방기
• 기타
이점
• 과온 보호에 대한 산업 표준
• 다양한 온도 범위에서 사용 가능하여 응용 프로그램에서 설계 유연성을 제공합니다.
• 장착 및 포장 된 디자인으로 제공됩니다.
중요 한 경고
사용자들은 소용품의 기능에 대한 유일한 책임을 지고 필요한 신뢰도 수준을 포함하여, 그들의 응용에 대한 열 피지의 적합성을 결정해야합니다.이 열 안전 장치에는 노출 된 전기 구성 요소가 포함되어 있으며 방열 구성 요소를 손상시킬 수있는 물 또는 다른 환경 오염 물질에 노출되는 것을 견딜 수 없습니다.이러한 노출은 방열을 초래할 수 있습니다.
고장 및 동행 지역 전기 난방
열보호기는 과도한 기계적, 전기적, 열적 또는 환경 조건에 노출되거나 정상적인 사용 기간이 끝나면 영구적으로 닫히거나 열려있을 수 있습니다.운영을 통제하지 못하면 인명 상해 또는 재산 피해가 발생할 수 있습니다.사용자가 원하는 신뢰성 및 안전 수준을 달성하기 위해 추가 시스템 제어 기능을 통합해야합니다. 예를 들어,이 이유로 백업 온도 제한 장치가 여러 응용 프로그램에 통합되었습니다..
