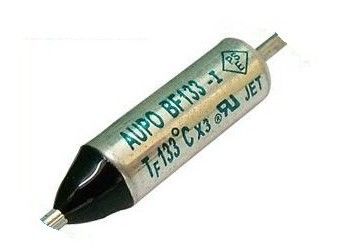

UL CUL PSE Aupo 열 절단 퓨즈 TF 133C 250V 10A 15A 16 Amp BF133-I 금속 케이싱과 온도 퓨즈 링크
일반
AUPO 열 차단기는 다시 설정할 수 없는 열 보호 장치입니다. 가전제품 및 산업용 장치에서 열 보호에 사용됩니다.온도 절벽의 주변 온도가 비정상적인 온도로 상승하면, 열 절개 장치는 주변 온도를 맛보고 회로를 여는. 그것의 완전히 밀폐 구조는 안정성과 신뢰성을 보장하고, 그것은 주변 습도에 의해 영향을받지 않습니다.그 주요 특징은: 주변 온도에 매우 민감; 정확하고 안정적인 작동 온도; 컴팩트, 에포시 밀폐 구조; 신뢰성, 다양한 국제 안전 표준에 의해 승인.
외관 및 차원 (mm)
구조적 명령
1) 납 유선
2) 에포시
3) 스타 접촉
4) 디스크
5) 열 펠렛
6) 세라믹 부시
7) 스프링 A
8) 스프링 B
9) 금속 케이스
BF-I 시리즈 사양
| P/N | 등급 | 융합 | 농장 | 최대 | 등급 | 등급 |
| (Tf) | (Th) | (Tm) | (Ir) | (Ur) | ||
| BF73-I | 73°C | 70±2°C | 58°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF77-I | 77°C | 74±2°C | 62°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF84-I | 84°C | 82±2°C | 69°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF94-I | 94°C | 90±2°C | 79°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF99-I | 99°C | 95±2°C | 84°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF104-I | 104°C | 101+2/-3°C | 90°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF113-I | 113°C | 110±2°C | 98°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF117-I | 117°C | 114±2°C | 102°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF121-I | 121°C | 118±2°C | 106°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF133-I | 133°C | 131+2/-3°C | 119°C | 215°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF142-I | 142°C | 138+2/-3°C | 127°C | 215°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF157-I | 157°C | 154+2/-3°C | 142°C | 250°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF172-I | 172°C | 169+2/-3°C | 157°C | 260°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF184-I | 184°C | 181±2°C | 169°C | 260°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF192-I | 192°C | 189±2°C | 177°C | 390°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF216-I | 216°C | 212±2°C | 191°C | 380°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF229-I | 229°C | 226±2°C | 201°C | 390°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF240-I | 240°C | 236±2°C | 201°C | 450°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF257-I | 257°C | 254±2°C | 200°C | 450°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V |
| 정형 작동 온도. (Tf): | 열 절단 장치가 열전도 상태를 오픈 서킷 감지 전류로 변화시키는 온도. IEC60691에 따른 허용도는 +0에서 -10°C입니다.(일본 전기기기 및 물자법과 함께)반면, 그들은 +/-7°C의 허용 범위에서 작동해야합니다.) |
| 융합 종료 온도: | 퓨징 온도는 분당 0.5-1°C의 온도 증가와 100mA 이상의 탐지 전류를 가진 실리콘 오일에서 측정된 값을 나타냅니다. |
| 유지 온도 ((Th): | 열 절단 장치가 168시간 동안 가전하는 동안 열전도 상태의 변화를 일으키지 않는 최대 온도이 등급은 IEC60691에 기초한 안전 표준에 의해 요구됩니다.. |
| 최대 온도 제한 (Tm): | 열 차단 장치가 다시 닫지 않고 10분 동안 유지될 수 있는 최대 온도. 이 등급은 IEC60691에 근거한 안전 표준에 의해 요구됩니다. |
| 가등류 (Ir): | 열 차단 장치가 운반할 수 있는 허용되는 최대 전류 |
| 정량 전압 ((Ur): | 열 차단 장치가 적용할 수 있는 허용 최대 전압. |
주의:
1, 설치 중에 껍질을 변형하거나 분쇄 할 수 없습니다!
2, 공기 온도에 적합하지 않은 제품은 접촉 온도만 적용됩니다!
(타이 와이어, 와이어, 실리콘 고무 장착 또는 고정 704로 사용할 수 있습니다.)
3, 금속 케이스 라이브, 물은 작업에 적합하지 않습니다.
플라스틱 껍질 작업 시 방열 밀착제가 물에 침몰하지 않은 경우
4, 제품을 설치 할 때, 온도 조절 스위치 가구는 충전 표면에 가까이 설치되어야합니다.
열을 피하기 위해 정확하지 않습니다.
패키지
작은 패키지는 100pcs를 포함합니다. 큰 패키지는 10 작은 패키지를 포함합니다. 하나의 큰 패키지는 1000pcs 열 절단 (10 × 100pcs) 을 포함합니다.
