맞춤형 전원 무선 충전 스필 7uH 5V 송신기 수신기 인덕션 보호기 삼성 애플 스마트 휴대 전화
빠른 세부 사항
Aolittel wireless charging receiving coils/shields and wireless charging transmitter coils/shields feature high permeability shielding and high-saturation powdered iron that is not affected by permanent locating magnets모든 부품은 납 (Pb) 가 없으며 RoHS에 적합하며 일부는 AEC-Q200 자격도 있습니다.
사양
| 모델 | 사진 | 사양 |

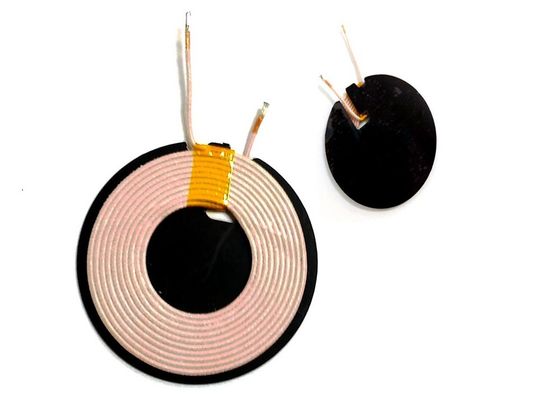

| A28-5V 무선 충전 코일 | |
OD: 44.8*52.5mm ID: 18.5*28.5mm 두께: 1.25H 회전: 9 TS 와이어 지름: 0.08*105p 철: 실크로 코팅된 철 인덕턴스: 7.3 패키지: 빨래 트레이 / 카튼 RoHs/SGS 윙링 방향: 시계 방향으로 |

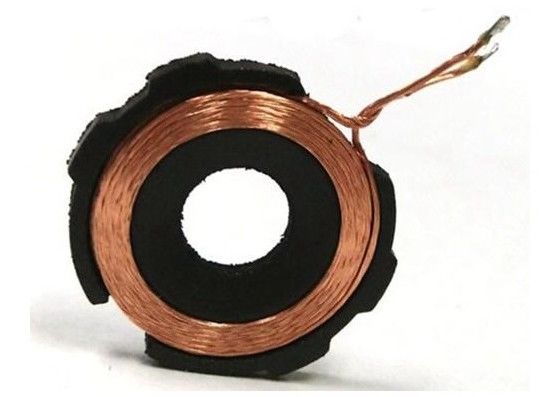

| A11-5V 무선 충전 코일 | |
OD: 43±0.5mm ID: 20.5mm 두께: 1.2mm 회전: 10 TS,1 층 와이어 지름: 0.08*105p 철: 실크로 코팅된 철 칩 크기: 50*5*10 인덕턴스: 3.9 마그네트 인덕턴스: 6.8 제품 크기: 50*2.2H 단위 무게: 15g 패키지: 빨래 트레이 / 카튼 RoHs/SGS |
| 삼성 s6 무선 충전 및 전송 코일 | |
OD: 43mm ID: 20.5mm 두께: 1.2H 회전: 10 TS 와이어 지름: 0.08*105p 와이어: 에마일 와이어 인덕턴스: 6.3 패키지: 빨래 트레이 / 카튼 RoHs/SGS 윙링 방향: 시계 방향으로 |
| 애플 워치 무선 송신 코일 | |
인덕턴스: 7.2 전자기판으로 |
|
A11-5V 무선 충전 코일 이중 유선 이중층 |
|
OD: 43±0.5mm ID: 20.5mm 두께: 1.2mm 회전: 10 TS,2 층 와이어 지름: 0.08*105p x 2 철: 실크로 코팅된 철 칩 크기: 50*5*10 제품 크기: 50*2.2H 단위 무게: 15g 패키지: 빨래 트레이 / 카튼 RoHs/SGS |
| A5 무선 충전 코일 | |
OD: 43±0.5mm ID: 20.5mm 두께: 최대 2.6mm 회전: 10 TS,2 층 와이어 지름: 0.08*105p 바이필러 철: 실크로 코팅된 철 자석판: 53*53*2.5 제품 크기:53*53*5.1H 인덕턴스: 7.3 패키지: 빨래 트레이 / 카튼 RoHs/SGS 단위 무게: 46g |
| 아이폰 6 무선 충전 코일 | |
과다 투여: 36.*42.7 ID: 27.5*20 두께: 0.22H 회전: 14 TS 와이어 다이아: 0.13 * 4p 와이어: 자기 접착하는 와이어 인덕턴스: 8.3 음 패키지: 빨래 트레이 / 카튼 RoHs/SGS 단위 무게: 0.8g |
| S4 무선 충전 코일 | |
과다 투여: 25.6*36.6 ID: 20.5*105 두께: 0.41H 회전: 15 TS 와이어 다이아: 0.25 * 2p 와이어: 자기 접착하는 와이어 인덕턴스: 12.2 음 패키지: 빨래 트레이 / 카튼 RoHs/SGS 단위 무게: 1.5g |
특징
• 무선 충전 수신 코일
• 10W까지의 Rx 애플리케이션에
• 5V 충전 회로에 최적화
• 무선 충전 수신 스핀 들 을 위한 높은 투명성 보호
• 민감 한 부품 이나 배터리 로부터 충전 흐름 을 충전 하는 블록
• 높은 포화량 의 철 가루 - 영구적 인 위치 매그네트 에 영향을 받지 않는다
• 내구성 있는 건축
SHIELD 소재 특성
• 투과성: 약 24
저항력: 100V에서 > 10MW
• 코어 손실: 500 가우스, 250 kHz에서 4000 mW/cc
• 자기 포화: 4000가우스 (~ 350oe) 에서 50%
소개
배터리로 작동하는 많은 기기들, 예를 들어 휴대전화, 태블릿, 배터리로 작동하는 수동 도구 등은 주기적으로 충전되어야 합니다.이러한 도구는 일반적으로 USB 포트 또는 전용 벽 어댑터에서 전용 케이블에 의해 충전.
무선으로 전원을 전송하면 이러한 장치의 충전이 간편해지고 고객들의 일상생활에 더 많은 편의성을 제공합니다.무선 충전 응용 프로그램 제어에 전용 컨트롤러가 필요합니다.프리스케일은 무선 충전 애플리케이션을 위한 전용 컨트롤러 Axx 가족을 제공합니다.각 유형은 자동차 또는 산업 및 소비자 분야에서 특정 범위의 응용을 위해 고안되었습니다.프리스케일은 전용 무선 충전 소프트웨어 라이브러리를 제공합니다.
이 라이브러리는 Qi 사양에 의해 요구되는 모든 기능을 유지합니다.
코일 종류
각 응용 분야는 특정 수준의 전력 전송을 요구합니다. 분류의 주요 측면은 다음과 같습니다.
아래와 같이:
· 송신자 또는 수신자 쪽:
o 송신기 쪽은 전자기장을 생성합니다.
o 수신자 쪽은 전력 전자기장에 놓일 때 AC/DC 전류를 생성합니다.
· 전송된 전력의 수준:
o 수신자 쪽에서 5W까지 낮은 전력
o 중간 전력 5W에서 100W
o 높은 전력 100W에서 1kW 수준
o 매우 높은 전력 1kW 이상
· 자유 위치:
o 유인장 또는 유인장 없는 단일 코일
o 멀티 코일 용액
· 제조업:
o 리츠 와이어에서 와이어 부착
o PCB 코일 종류
코일 설명 및 특성
코일 구조에 대한 요구 사항은 다음과 같습니다.
• 인덕턴스 및 전력 능력은 작업 주파수 및 전송 전력을 포함하여 범주 요구 사항을 충족해야합니다.
• 기계적인 차원은 코일 면적 및 두께를 포함하여 대상 응용 프로그램에 맞아야 합니다.
• 코일은 휴대 전화와 같은 관련 전자 장치에 대한 전자기 보호 기능을 제공해야합니다.
• 내구성 있는 건축물
그림 1은 철회 코일 기본 구조를 보여줍니다
그림 1 와이어 와일 스핀 구조 (TDK의 특성)
코일 와일링은 리츠 와이어의 하나 또는 두 계층이 될 수 있습니다. 코일과 페리트 사이의 접착 테이프
원격 및 기계적 고정 유지. 중앙에 위치 된 자석은
송신기와 수신기 코일 사이의 더 나은 정렬을 제공하기 위해 사용됩니다. 페리트 엽은
한쪽의 자기 방패가 자기장을 형성합니다. 페리트 특성 (물질과 두께)
특정 온도 상승에 대한 최대 전력 전송에 영향을 미칩니다.
전력 수준 5W 이상에는 일반적으로 다양한 종류의 페리트 물질이 사용됩니다.
5W보다 낮은 수준에서는 얇은 페리트 테이프 또는 다른 부드러운 자기 물질을 사용할 수 있습니다.
자기 보호막은 코일 종류에 따라 0.5mm에서 5mm입니다.
코일은 다음과 같은 특성을 가지고 있습니다.
· 인덕턴스 6 uH에서 27 uH까지
· DC 저항은 주로 사용된 리츠 와이어의 종류에 따라 다르며, 일반적으로 20mΩ에서 100mΩ 사이입니다.
· 크기는 필요한 전력 전송 능력과 최종 응용 프로그램에 따라, 일반적으로 직사각형 및 원형 단일 코일에서 약 30mm에서 55mm까지 다양합니다.
· 작업 주파수는 Qi 사양을 충족하는 장치의 경우 105kHz에서 210kHz까지 있습니다.
· 작업 전압은 극한 조건에서 5V에서 50V입니다.
그림 2는 철회 코일의 예를 보여줍니다.
그림 2 와이어 윙 코일 (TDK의 재산)
그림 3은 PCB 코일 기본 구조를 보여줍니다.
그림 3 PCB 코일 시스템의 가로 절단
PCB 코일은 여러 층의 겹친 코일로 구성됩니다. 모든 코일은 독립적이며 자신의 연결 지점이 있습니다. 코일 모양은 둥근 사각형에서 육각형 또는 원형으로 다를 수 있습니다.PCB 코일은 일반적으로 더 높은 내부 DC 저항을 가지고 있습니다., 낮은 품질, 낮은 효율성, 낮은 두께, 낮은 비용. 그들은 와이어 윙 코일과 결합 될 수 있습니다.
멀티 코일 솔루션 멀티 코일 솔루션은 자유 위치 설계가 필요할 때 사용됩니다. 송신기는 수신기와 각 코일 결합을 검사합니다.그리고 전력 전송을 위해 최고의 결합을 가진 코일을 선택. 그것은 하나의 코일만 또는 여러 코일을 함께 활성화 할 수 있습니다. 동시에 활성화 된 코일은 더 높은 전력 전송 능력과 수신 코일 배치에 더 큰 자유를 제공 할 수 있습니다.동시 전원 스킬 같은 전자기장 지향과 같은 AC 전류 출처에 연결되어 있습니다연결은 전력 멀티플렉서 또는 각 코일에 별도의 전력 드라이버를 사용할 수 있습니다.1개의 수신기에만 사용하도록 되어 있습니다.. 두 개 이상의 장치를 동시에 충전해야 하는 경우, 다채널 토폴로지를 사용해야 합니다. 이 경우, 각 채널은 독립적으로 작동합니다.멀티 코일 디자인의 예는 자동차 분야에 대한 Freescale 무선 충전기입니다., 토폴로지 A13_Rev2. 그것은 WCT1001A 컨트롤러에 의해 제어됩니다. 마지막 데모 예제는 그림 4에 표시됩니다.
그림 4 다중 배열 설계 예제
그림 5은 파워 멀티플렉서의 블록 스키마를 보여줍니다.
멀티플렉서는 무선 충전 컨트롤러에 의해 제어되며 세 코일 세트에서 하나 이상의 코일을 에너지 소스로 연결할 수 있습니다.전력 멀티 렉서 더 많은 세그먼트에 확장 할 수 있습니다이 디자인은 Qi 사양에 의해 모든 멀티 코일 토폴로지에 사용할 수 있습니다.
그림 6은 멀티 코일 시스템의 다음 가능한 토폴로지를 보여줍니다.
그림 6 독립적인 브릿지 운전자
이 토폴로지는 각 코일을 전력으로 충전하기 위해 여러 브리지 드라이버를 사용합니다. 반 또는 풀 브릿지는 무선 충전 컨트롤러에 의해 제어됩니다.그것은 동시에 하나 또는 여러 코일을 활성화하는 것이 가능합니다.최종 토폴로지 선택은 전송 전력 수준과 마지막으로 비용에 달려 있습니다. 설계에 EMI 필터와 작은 주파수 범위가 필요한 경우 (자동차 부문),멀티플렉서가 더 좋은 선택이 될 수 있습니다..
결론
A 또는 A 계열의 다른 제어기 사용바이너리 무선 충전 라이브러리와 함께 전체 설계 프로세스를 상당히 단순화하고 신뢰할 수있는 응용 프로그램을 위해 완전히 테스트 된 기능을 제공합니다.
