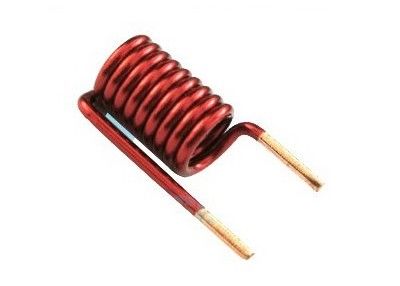

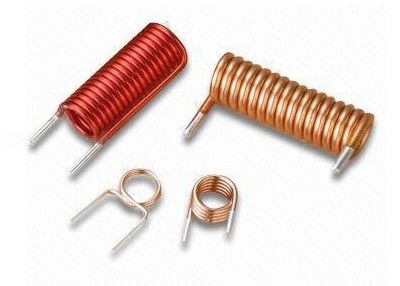

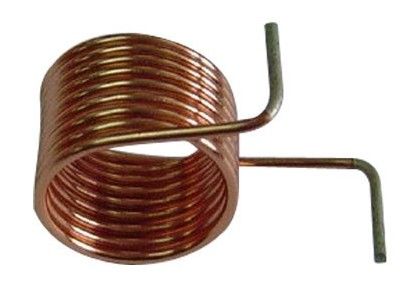

높은 Q는 모양 이형 빨간 구리 공기 핵심 코일에 의하여 고쳐진 유도체를 VHF-UHF RF 신청을 위한을 위한 3개의 회전 300C 형성했습니다
특징
컴퓨터 Optomized 코일
짐수레꾼 공식 이용
4 철사 동점과 와니스 캡슐에 넣기
선형 A.C. Resistance
일정한 유도자를 가진
전압과 현재 변이
아주 낮게 Microphonic 찡그림
포화 찡그림 없음
히스테리시스 찡그림 없음
일반
유도자 코일은 전자 유도 장치의 원리을 이용하여 지휘되었습니다. 철사가 현재에 의하여 흘러 관통할 경우, 그 철사의 주위에 특정 전자장을 일으키고, 철사의 전자장 자체는 지휘자 감응작용 효력에 있는 전자장의 범위내에서 안으로 있을 것입니다. 전자기 철사 자체를 생성하기 위하여는, “감각이라고” 불립니다, 철사의 i.e, 변화 자체는 현재 자기장에 있는 변화, 자기장 및 더 지휘자에 있는 현재를 좌우했습니다; 다른 철사의 범위 안에 전자장의 역할에, “상호 유도자이라고 부르는 생성하십시오.
명세
| 기술적인 자료 | 모든 기술적인 자료는 +25˚C의 주위 온도와 관련되었습니다 |
| 유도자 범위 | 5.5nH에 27.3nH |
| 유도자 포용력 | 2%, 5%, 10% |
| 정격 현재 | 2.7A, 2.9A, 4.4A |
| 작용 온도 | -40˚C에 +125˚C |
| 종료 | 96.5% 0.5% 구리 이상 Tin/3% 은 |
포용력: 액면 가격에 중심에 두는 ± 1%
전기 전도도 101.5%
온도 편차: -25°C에 85°C
절연제 온도: 155°C
87% 완화 공간 요인
아주 낮은 D.C.R.
낮은 표피 효과 손실
낮은 A.C. Resistance
낮은 각자 용량
99.99% 높은 순수성 구리

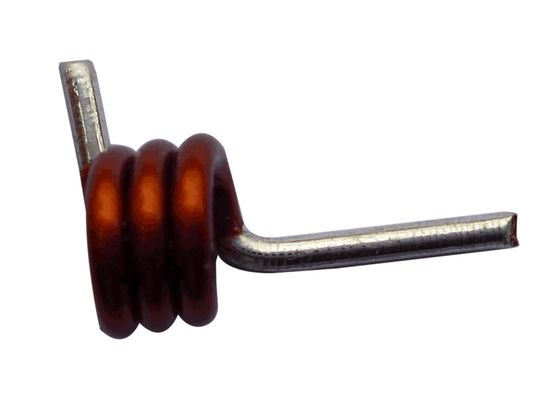

모양 이형 코일 명세 모수: 1.0mm 순수한 구리 철사, 고열 저항, 구리 철사 급료는 200도, 온도 시험 300도, 1 분 불지 않습니다 피부를입니다. 빈 안 직경 3.0mm; 회전의 수: 3개의 회전. Pin 벗기는 주석 도금. 직접 용접될 수 있습니다
코일을 감기.
코일은 충분한 직경 (필수 핵심 직경에 동등한 것)의 이전 플라스틱에 첫째로 상처를 입어야 합니다.
감기는 단단해야 인접한 회전은 되도록 근접하여 있어야 합니다.
감기가 완전하던 후에, 천천히 코일 교란 없이 핵심을 철회하십시오.
지금 기계적인 지원을 위한 코일 표면에 에폭시의 얇은 층을 적용하십시오.
코일 끝에서 절연제를 제거하십시오.
보기
당신이 10 μH의 유도자를 일으키는 유도체를 만들고 싶다는 것을 가정하십시오. 코일의 직경은 1 인치이고 코일 길이는 1.25 인치 주어집니다. 당신은 코일의 회전의 수를 찾아내야 할 것입니다.
따라서 위 방정식에 있는 가치 대용
L = 10 인치
d = 1inch
l = 1.25 인치
n = √ {L [}/d 18d * 40l] = 26
따라서, 코일의 회전의 수는 26일 것입니다.
회전/인치의 수 = 20.8
