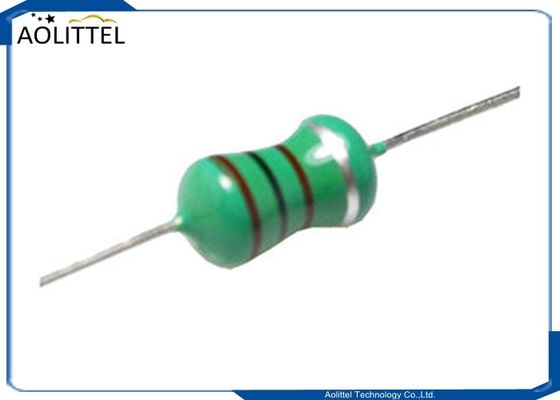

에포시 코팅 스코크 축 고정 인덕터 색상 코드 2.8x4.8mm 0.22uH 400mA 0.4Ohm 25.2MHZ
기술 사양
| 사진 | 크기 (Amax) × Lmax | 인덕턴스 | 가속 전류 | 시리즈 |
 | 2.8×48 | 0.22·330uH | 25~400mA | CKL0204 |
| 3×70 | 0.22~1500uH | 40~740mA | CKL0307 | |
| 3.2×70 | ||||
| ¥4.0×10.5 | 0.27·6800uH | 40~980mA | CKL0410 | |
| ₹4.5×12.7 | 1.0 ¥ 10000uH | 52~3300mA | CKL0412 | |
| 5.0×127 | ||||
| 5.0×110 | 4.7~30000uH | 10~900mA | CKL0510 | |
| 5.0×120 | 22~10000uH | 25~550mA | CKL0512 | |
| 5.0 × 14.0 | 1.0 ¥ 10000uH | 60~3800mA | CKL0514 |
신청서
비디오 레코더, 컬러 TV, CRT, 스테레오, 자동차 라디오 및 라디오 수신기, 전화 응답.
디스크 드라이버, 개인용 컴퓨터 및 산업용, 전자 제품 등
특징
1작고 가볍고, 다양한 인덕턴스를 갖도록 설계되었습니다.
2높은 Q와 자기 공명 주파수, 자동 삽입에 편리한 터핑 유형, 습도 저항을 보장하는 에포кси 樹脂 코팅
전기 특성
(1) ISAT: 동전 전류에서 인덕턴스는 전류 없는 값의 대략 10%를 떨어뜨립니다.
(2) Irms: 25°C의 주변에서 온도 상승 (△T ≤ 40°C) 을 일으키는 DC 전류.
(3) 등급 전류: 직류 포화 특성에서 인덕턴스가 초기 값보다 10% 낮거나 온도 상승이 T=40°C (Ta=25°C) 로됩니다.
(4) 작동 온도 범위: -25~85°C. (5) 정전압: 250V AC r.m.s.
시험 장비
(1) 인덕턴스 ((L): HP 4284A/HM 9481/CD 1063/HP 4291A
(2) Q: HP 4284A/HM 9481
(3) DCR: CH 502A/CH 502BC
(4) SRF: HM 9461
(5) 등급 전류/ISAT/IRMS: HP 4284+HP 4284A/CD 1068+CD 1320. 시험 조건: 25°C,75%H.

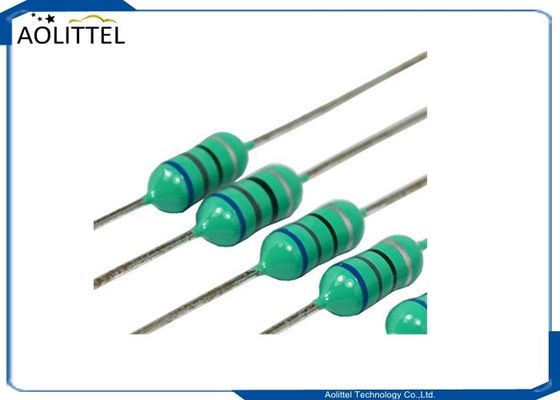

● 컬러 코딩
외형 차원
| 종류 | 차원 (mm) | 그림 | ||
| A (max) | B (최대) | C ((±0.1) | ||
| CKL0204 | ₹2.8 | 4.8 | 0달러45 | 1 |
| CKL0307 | 3.0/3.2 | 7.0 | 0달러50 | 2 |
| CKL0410 | ¥4.0 | 10.5 | 0달러60 | 2 |
| CKL0412 | ¥4.5/5.0 | 12.7 | 0달러65 | 2 |
| CKL0510 | ₹50 | 11.0 | 0달러60 | 2 |
| CKL0512 | ₹50 | 12.0 | 0달러60 | 2 |
| CKL0514 | ₹5.0/55 | 140.0/15.0 | 0달러65 | 2 |
외관 형성 차원

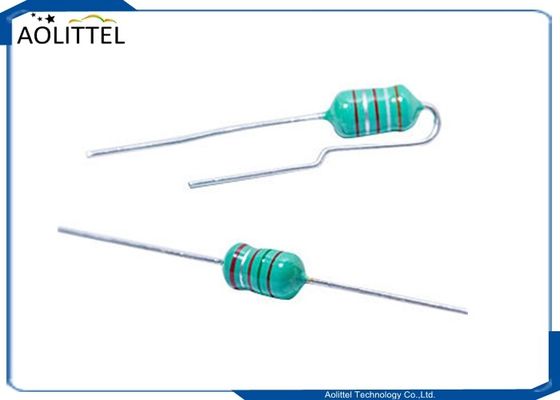

1U 모양 (평면)
| 종류 | 차원 (mm) | |||
| A (max) | B (최대) | D ((분) | E | |
| CKL0204 | ₹2.8 | 4.8 | 2.4 | 7.5·12 |
| CKL0307 | 3.0/3.2 | 7.0 | 2.4 | 10~15 |
| CKL0410 | ¥4.0 | 10.5 | 2.4 | 12.5·20 |
| CKL0412 | ¥4.5/5.0 | 12.7 | 2.4 | 15~20 |
| CKL0510 | ₹50 | 11.0 | 2.4 | 12.5·20 |
| CKL0512 | ₹50 | 12.0 | 2.4 | 15~20 |
| CKL0514 | ₹5.0/55 | 140.0/15.0 | 2.4 | 17.5·25 |
2U형 (垂直)
| 종류 | 차원 (mm) | ||||
| A (max) | B (최대) | C | D (max) | F | |
| CKL0204 | ₹2.8 | 4.8 | 30.06.0 | 3.0 | 2.5 |
| CKL0307 | 3.0/3.2 | 7.0 | 30.06.0 | 3.0 | 2.5 |
| CKL0410 | ¥4.0 | 10.5 | 30.06.0 | 3.0 | 20.5/3.5/5.0 |
| CKL0412 | ¥4.5/5.0 | 12.7 | 30.0750 | 3.0 | 5.0 |
| CKL0510 | ₹50 | 11.0 | 30.06.0 | 3.0 | 5.0 |
| CKL0512 | ₹50 | 12.0 | 30.0750 | 3.0 | 5.0 |
| CKL0514 | ₹5.0/55 | 140.0/15.0 | 30.0750 | 3.0 | 5.0 |
3U형 및 테이핑
| 종류 | 차원 (mm) | ||||
| A (max) | B (최대) | C (max) | E | F ((±2.0) | |
| CKL0204 | ₹2.8 | 4.8 | 3.0 | 2.5 | 22.0 |
| CKL0307 | 3.0/3.2 | 7.0 | 3.0 | 20.5/5.0 | 20.0 |
| CKL0410 | ¥4.0 | 10.5 | 3.0 | 20.5/3.5/5.0 | 18.5 |
| CKL0412 | ¥4.5/5.0 | 12.7 | 3.0 | 5.0 | 17.5 |
| CKL0510 | ₹50 | 11.0 | 3.0 | 5.0 | 18.5 |
4영국-형조 및 테이핑
| 종류 | 차원 (mm) | ||||
| A (max) | B (최대) | C (max) | E | F ((±2.0) | |
| CKL0307 | 3.0/3.2 | 7.0 | 3.0 | 5.0 | 20.0 |
| CKL0410 | ¥4.0 | 10.5 | 3.0 | 5.0 | 18.0 |
| CKL0412 | ¥4.5/5.0 | 12.7 | 3.0 | 5.0 | 17.0 |
| CKL0510 | ₹50 | 11.0 | 3.0 | 5.0 | 18.0 |
5R형 및 테이핑
| 종류 | 차원 (mm) | ||||
| A (max) | B (최대) | C (max) | E | F | |
| CKL0307 | 3.0/3.2 | 7.0 | 12.5 | 5.0 | 170.5±1.5 |
| CKL0410 | ¥4.0 | 10.5 | 13.5 | 5.0 | 170.5±1.5 |
| CKL0412 | ¥4.5/5.0 | 12.7 | 16.5 | 5.0 | 150.0분 |
| CKL0510 | ₹50 | 11.0 | 14.5 | 5.0 | 170.5±1.5 |
