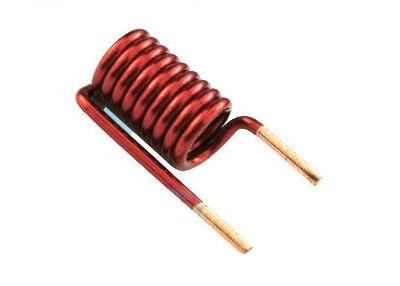

RF를 위한 27nH에 주문품 매우 소형 높은 현재 지상 산 사각 공기 핵심 유도체 5.5는 순회합니다

묘사

정연한 공기 핵심 RF 유도체, 부상 공기 핵심 유도체 가족의 부분은, RF 회로, 광대역에게 입력/출력 거르고는, 빈도 선택, 또는 임피던스 일치에 대하 이상적입니다. 공기 핵심 유도체의 유일한 정연한 단면은 더 나은 성과를 제공하고, 토로이드 코일에 제조 이점을 제안합니다.

모형 보기

1	2
철사 직경: 0.8mm ID 5mm; 회전: 1.5 회전; 길이: 6mm	철사 직경: 1.2mm ID 4mm; 회전: 4 회전; 길이: 11mm

전형적인 신청

RF 신청
RF 회로
광대역에게 입력/출력 거르기
임피던스 일치

특징 & 이익

정연한 횡단면적인 건축
0806, 0807, 그리고 0908 크기에서 유효한
5.5nH에서 27.3nH에 배열하는 20의 유도자 가치
높은 Q
높이 현재
우수한 SRF

주문을 받아서 만들어진 유효한

L 대 도수 곡선

공기 핵심 코일은 무엇입니까?

우리는 그것의 지정된 유도자를 달성하기 위하여 강자 성체에게 달려 있지 않는 유도체를 기술하기 위하여 기간 ‘공기 핵심 코일’ 이용할 것입니다. 이것은 진짜로 베이클라이트 유리 또는 PTFE 등과 같은 다른 절연체에 뿐 아니라 감기가 안쪽 다만 공기 있는 케이스를 덮습니다.

당신은 공기 코일을 필요로 합니까?

공기 핵심 코일의 이점은 무엇입니까?

그것의 유도자는 나르는 현재에 의하여 꾸밈없습니다. 이것은 그의 유도자가 0로 떨어지기 전에 포화가 접근하는 때 온건한 장의 세기에 첨단을 도달해 경향이 있는 강자성 핵심을 사용하여 코일을 가진 상황와 대조를 이룹니다. 때때로 자화 곡선에 있는 비선형성은 관대히 다루어질 수 있습니다; 예를 들면 엇바꾸기 변환기에서. 오디오와 같은 회로에서 당신이 찡그림을 피해야 하는 Hi-Fi 스피커 시스템에 있는 네트워크를 넘어서 교차하십시오; 그 때 당신은 공기 코일을 필요로 합니다. 대부분의 무선 송신기는 공기 코일을 고조파의 생산을 방지하기 위하여 의지합니다.

공기 코일은 또한 강자성 핵심에 영향을 미치는 ‘철 손실’ 가 면제되. 빈도가 증가시키는 만큼 이 이점은 진보적으로 더 중요하게 됩니다. 당신은 더 나은 Q 요인, 훌륭한 효율성, 취급하는 강국, 및 더 적은 찡그림을 얻습니다.

최근에, 공기 코일은 1개 Ghz 빈도에 높게는 실행하기 위하여 디자인될 수 있습니다. 대부분의 강자성 핵심은 100개 MHz의 위 오히려 lossy이어 경향이 있습니다.

그리고 ‘아래쪽’?

높은 침투성 핵심 없이 당신은 더 많은 것 그리고/또는 더 큰 회전이 주어진 유도자 가치를 달성하는 있어야 합니다. 회전은 더 더 큰 코일, 더 낮은 각자 공명 및 더 높은 구리 손실을 의미합니다. 더 높은 빈도에 당신은 일반적으로 높은 유도자를 필요로 하지 않습니다, 그래서 이것은 그 때 문제의 더 적은입니다.
더 중대한 처진 분야 방사선 및 픽업. 닫히는 자석 경로가 응어리를 뺀 유도체 방사선에서 사용된 상태에서 매우 보다 적게 심각합니다. 직경이 파장으로 증가하는 만큼 (lambda = c/f) 의 전자기파 때문에 손실 뜻깊게 될 것입니다. Balanis에는 처참한 세부사항이 있습니다. 당신은 스크린에 있는 코일을 둘러싸아서 이 문제를 감소시킬 수 있을지도 모릅니다, 그것을 거치해서 다른 코일에 직각으로로 결합할지도 모릅니다.

당신은 아닙니다 당신이 특정한 유도자를 가진 회로 요소를 본질적으로 요구하기 때문에 당신의 코일이 근접 센서, 반복 안테나, 감응작용 히이터, Tesla 코일, 전자석, 자력계 머리 또는 편향도 멍에 등으로 이용되기 때문에 공기에 의하여 응어리를 뺀 코일을 이용할지도 모르지만. 다음 바깥 마당은 당신이 원하는 무슨일지도 모릅니다.
