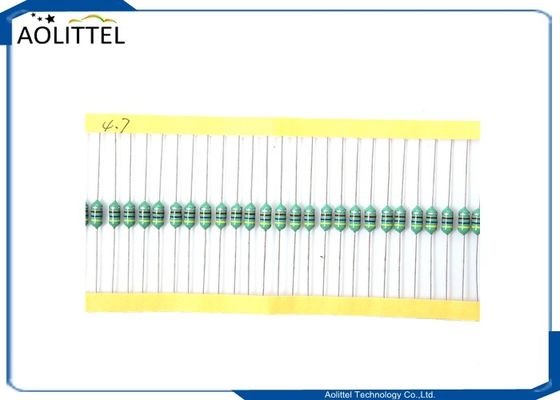

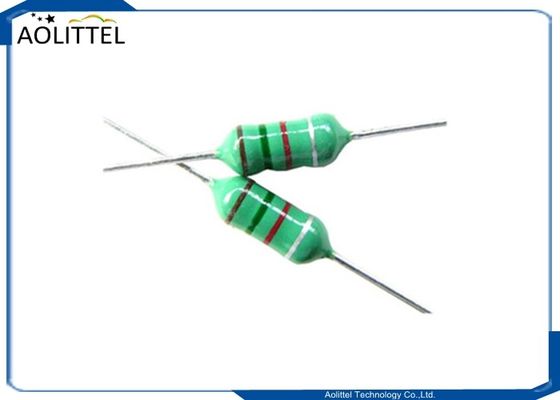

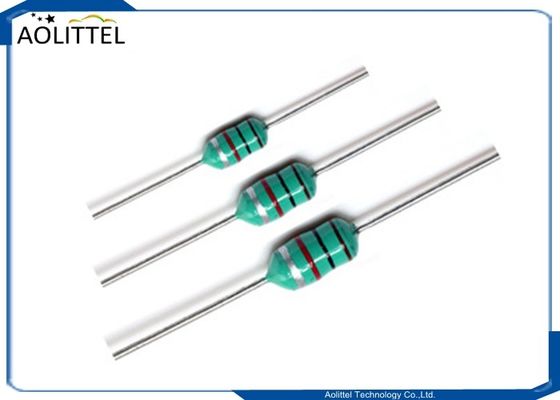

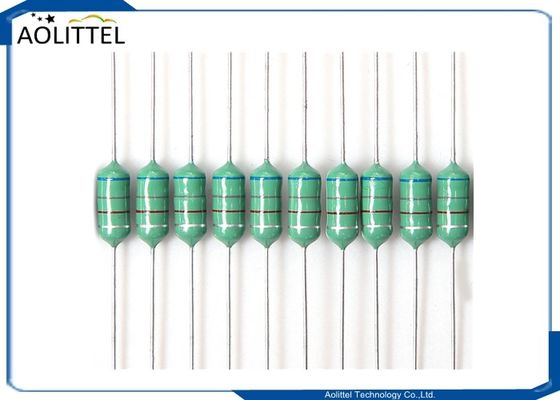

AL 시리즈 고체 구조 색상 코드 고정 인듀서 0410 3.3uH 10% 1KHZ 장난감용 높은 Q 값
우리의 제품은 오디오 비디오 장비, 오피스 자동화 장비, 가전제품 및 정보 서비스와 같은 일반 전자 장치에 사용하도록 설계되고 홍보됩니다. 통신,전기광원장난감,PC 및 주변,산업 제어,가전 및 기타
차원
| A | 4.0MAX | C | 00.6±0.1 | ||
| B | 10.0 MAX | ||||
| 확인 | 1-오렌지, 2-오렌지, 3-골드, 4-슬라이버 | ||||
스케마화 도표
와일딩 구조 다이어그램
| 윙링 | S | F | WIRE | 회전 | 윙윙하는 길 | ||||||
| N1 | S | F | 2UEW-0.12mm | 15TS | 심판님 | 부드러운 롤링 | |||||
전기 매개 변수
| 시험 프로젝트 | SPEC | 테스트 주파수 | 테스트 도구 | ||||||||||||
| L | 30.3UH±10% | 25°C에서 1KHZ/0.25V | TH2829A | ||||||||||||
| DCR | 340mΩ 최대 | 25°C에서 1KHz/0.25V | HK-100 | ||||||||||||
| 이사트 | LL0*90% | 25°C DC670mA 1KHz/0.3V | TH2829A | ||||||||||||
BOM
| 소재 | 스펙 | 제조업자 | |||||||||||
| PIN번호 | 구리 접착 철선 | 바이추안 | |||||||||||
| 또는 동등한 공급자 | |||||||||||||
| 에포크시 합성물 | FK661 | QI FU | |||||||||||
| 또는 동등한 공급자 | |||||||||||||
| WIRE | 2UEW-F ((QA) | 가뉴 겐징 (E233255) | |||||||||||
| 또는 동등한 공급자 | |||||||||||||
| 군인 | S:990.3%/Cu:00.7% | SONGBEN | |||||||||||
| 또는 동등한 공급자 | |||||||||||||
| 에포크시 페인트 | DGT-1 (녹색) | FUXIN | |||||||||||
| 또는 동등한 공급자 | |||||||||||||
| 코어 | DRWW3*6 | JIACHENG | |||||||||||
| 또는 동등한 공급자 | |||||||||||||
시험 보고
시험 조건: TEMP:25°C (REF) R.H:80% (REF)
| 항목 | 범위 | 테스트 데이터 | |||||||||||||
| 시험 프로젝트 | 스펙트럼 | 1 | 2 | 3 | 4 | 5 | |||||||||
| L | 30.3UH±10% | 3.33 | 3.32 | 3.30 | 3.32 | 3.33 | |||||||||
| DCR | 340mΩ 최대 | 170 | 170 | 170 | 170 | 170 | |||||||||
| 이사트 | LL0*90% | 좋아 | 좋아 | 좋아 | 좋아 | 좋아 | |||||||||
| - 아니 | 항목 | 요구 사항 | 결과 | ||||||
| 1 | 외모, 크기 | 크기 요구 사항과 허용을 준수합니다. | 좋아 | ||||||
| 2 | 핀을 끌어내리는 힘 | 1kg 이상 | 좋아 | ||||||
포장
내부 상자: 255*70*93mm
외부 카튼: 440*275*392mm
2000pcs/내부 상자, 24 상자 각 외면 카튼 48000pcs
포장 스케치 사진
고객 요구에 따라 포장.
시험 장비
1. 인덕턴스 (L):HM-9481/TH-2829A
2.Q:HM-9481
3.DCR:CH-502BC/TH-2829A
4.SRF:HM-9461;
5.ISAT:TH-2829A/TH-1772B+TL-2812D
시험 조건: 25°C,75%H.
프로세스 경로
모든 컬러 코드 인덕터에 대한 사양 0307 0410 0510 0512
외형 차원
전기 특성
AL0307 시리즈
AL0410 시리즈
AL0510 시리즈
AL0512 시리즈
참고: 이 문서의 데이터는 주요 제품만 제공하므로 주문하거나 제품 관련 정보에 대해 더 많이 알고 싶다면
최신 및 가장 완전한 제품 정보를 위해 저희에게 연락
