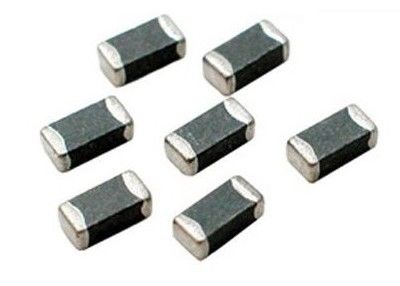

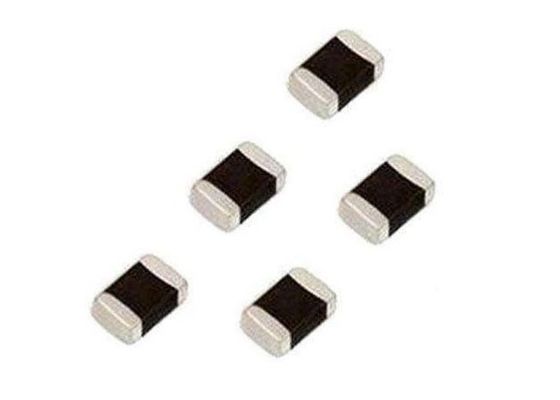

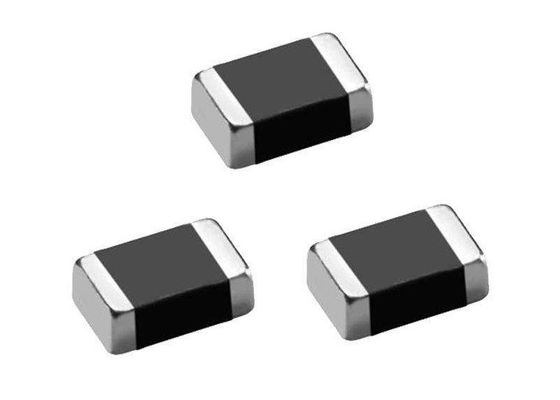

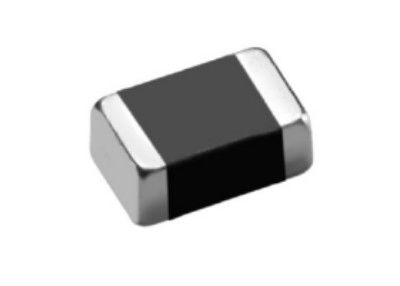

고 Q 전도성 코일 페리트 진주 다층 칩 인듀서 0402 0603 0805 1206 1-300mA 전류 0.047-100uH 인듀크텐스
다층 인덕터란 무엇인가요?
A multilayer inductor contains a first conductive coil pattern and a second conductive coil pattern which are arranged in two layers in the upper part of a multi-layered body and are connected electrically in a consecutive manner in series to 2 more conductive coil patterns disposed in the lower part of the multi-layered body and therefore forming a spiral coil.
| 분류 | 인덕턴스 | 전류 | 크기 | 일련의 | 다운로드 |
|
다층 인덕터
|
0.047 ~ 3.3uH | 25~10mA | 1005402 인치 | CMFL0402 | CMFL 시리즈.pdf |
| 0.047 ~ 33uH | 50 ~ 1mA | 1608603인치 | CMFL0603 | ||
| 0.047 ~ 47uH | 300~4mA | 2012805인치 | CMFL0805 | ||
| 0.047 ~ 100uH | 300~4mA | 32161206인치 | CMFL1206 |
차원 (mm)
| 제1부 | A ((mm) | B ((mm) | C(mm) | D ((mm) | MOQ |
| CMFL0402 | 10.0±0.15 | 00.5±0.15 | 00.5±0.15 | 00.25±0.1 | 10000 pcs/reel |
| CMFL0603 | 10.6±0.15 | 00.8±0.15 | 00.8±0.15 | 00.3±0.2 | 4000 pcs/reel |
| CMFL0805 | 20.0±0.2 | 10.25±0.2 | 00.85±0.2 | 00.5±0.3 | 4000 pcs/reel |
| 10.25±0.2 | |||||
| CMFL1206 | 30.2±0.2 | 10.6±0.2 | 00.85±0.2 | 00.5±0.3 | 4000 pcs/reel |
| 10.1±0.2 |
전기 성능
CMFL0402 TYPE 칩 인덕터
| 부문 번호 | 인덕턴스 | 품질 요인 | L,Q 테스트 주파수 | 분자 자기 공명 주파수 | 최대 DC | 최대 등급 전류 | 두께 |
| L/Q | 저항력 | ||||||
| 단위 | 어.. | - | MHz | MHz | 오 | mA | mm ((인치) |
| 기호 | L0A | Q | 프렉 | S.R.F. | DCR | 어 | T |
| CMFL0402-47NK | 0.047 | 10 | 50 | 220 | 0.45 | 25 | 00.5±0.15 |
| CMFL0402-68NK | 0.068 | 10 | 50 | 210 | 0.45 | 25 | |
| CMFL0402-82NK | 0.082 | 10 | 50 | 200 | 0.45 | 25 | |
| CMFL0402-R10K | 0.1 | 10 | 50 | 200 | 0.8 | 25 | |
| CMFL0402-R12K | 0.12 | 10 | 25 | 165 | 0.8 | 25 | |
| CMFL0402-R15K | 0.15 | 10 | 25 | 140 | 0.9 | 25 | |
| CMFL0402-R18K | 0.18 | 10 | 25 | 120 | 0.9 | 25 | |
| CMFL0402-R22K | 0.22 | 10 | 25 | 110 | 1.2 | 25 | |
| CMFL0402-R27K | 0.27 | 15 | 25 | 95 | 1.2 | 25 | |
| CMFL0402-R33K | 0.33 | 15 | 25 | 85 | 1.25 | 18 | |
| CMFL0402-R39K | 0.39 | 20 | 10 | 85 | 0.6 | 15 | |
| CMFL0402-R47K | 0.47 | 20 | 10 | 80 | 0.7 | 15 | |
| CMFL0402-R56K | 0.56 | 50 | 10 | 75 | 0.8 | 15 | |
| CMFL0402-R68K | 0.68 | 20 | 10 | 70 | 0.9 | 15 | |
| CMFL0402-R82K | 0.82 | 20 | 10 | 65 | 0.9 | 15 | |
| CMFL0402-1R0K | 1 | 20 | 10 | 60 | 1 | 15 | |
| CMFL0402-1R2K | 1.2 | 20 | 10 | 55 | 1.25 | 15 | |
| CMFL0402-1R5K | 1.5 | 20 | 10 | 50 | 1.4 | 15 | |
| CMFL0402-1R8K | 1.8 | 20 | 10 | 45 | 1.55 | 15 | |
| CMFL0402-2R2K | 2.2 | 20 | 10 | 40 | 1.7 | 10 | |
| CMFL0402-2R7K | 2.7 | 20 | 10 | 22 | 2 | 10 | |
| CMFL0402-3R3K | 3.3 | 20 | 10 | 20 | 2.35 | 10 |
CMFL0603 TYPE 다층 칩 인듀서
| 부문 번호 | 인덕턴스 | 미니 품질 | L,Q 테스트 | 미네. 나... | 최대 DC | 최대 | 두께 |
| 울림 | |||||||
| 요인 | 주파수,L/Q | 빈도 | 저항력 | 전류 | |||
| 단위 | 어.. | - | MHz | MHz | 오 | mA | mm ((인치) |
| 기호 | L0A | Q | 프렉 | S.R.F. | DCR | 어 | T |
| CMFL0603-R18K | 0.18 | 15 | 25 | 165 | 0.6 | 50 | 00.8±0.15 |
| CMFL0603-R22K | 0.22 | 15 | 25 | 150 | 0.6 | 50 | |
| CMFL0603-R27K | 0.27 | 15 | 25 | 136 | 0.8 | 50 | |
| CMFL0603-R33K | 0.33 | 15 | 25 | 125 | 0.85 | 35 | |
| CMFL0603-R39K | 0.39 | 15 | 25 | 110 | 1 | 35 | |
| CMFL0603-R47K | 0.47 | 15 | 25 | 105 | 1.35 | 35 | |
| CMFL0603-R56K | 0.56 | 15 | 25 | 95 | 1.55 | 35 | |
| CMFL0603-R68K | 0.68 | 15 | 25 | 90 | 1.7 | 35 | |
| CMFL0603-R82K | 0.82 | 15 | 25 | 85 | 2.1 | 25 | |
| CMFL0603-1R0K | 1.0 | 35 | 10 | 90 | 0.7 | 25 | |
| CMFL0603-1R2K | 1.2 | 35 | 10 | 85 | 0.8 | 25 | |
| CMFL0603-1R5K | 1.5 | 35 | 10 | 80 | 0.95 | 25 | |
| CMFL0603-1R8K | 1.8 | 35 | 10 | 75 | 1.15 | 25 | |
| CMFL0603-2R2K | 2.2 | 35 | 10 | 70 | 1.25 | 15 | |
| CMFL0603-2R7K | 2.7 | 35 | 10 | 45 | 1.35 | 15 | |
| CMFL0603-3R3K | 3.3 | 35 | 10 | 40 | 1.55 | 15 | |
| CMFL0603-3R9K | 3.9 | 35 | 10 | 35 | 1.7 | 15 | |
| CMFL0603-4R7K | 4.7 | 35 | 10 | 33 | 2.1 | 15 | |
| CMFL0603-5R6K | 5.6 | 35 | 4 | 22 | 1.55 | 5 | |
| CMFL0603-6R8K | 6.8 | 35 | 4 | 20 | 1.7 | 5 | |
| CMFL0603-8R2K | 8.2 | 35 | 4 | 18 | 2.1 | 5 | |
| CMFL0603-100K | 10 | 30 | 2 | 17 | 1.85 | 3 | |
| CMFL0603-120K | 12 | 30 | 2 | 15 | 2.1 | 3 | |
| CMFL0603-150K | 15 | 20 | 1 | 14 | 1.7 | 1 | |
| CMFL0603-180K | 18 | 20 | 1 | 13 | 1.85 | 1 | |
| CMFL0603-220K | 22 | 20 | 1 | 11 | 2.1 | 1 | |
| CMFL0603-270K | 27 | 20 | 1 | 10 | 2.75 | 1 | |
| CMFL0603-330K | 33 | 20 | 1 | 9 | 2.95 | 1 |
CMFL0805 TYPE 다층 인덕터
| 부문 번호 | 인덕턴스 | 미니 품질 | L,Q 테스트 | 미네. 나... | 최대 DC | 최대 | 두께 |
| 요인 | 주파수,L/Q | 울림 | 저항력 | 전류 | |||
| 빈도 | |||||||
| 단위 | 어.. | - | MHz | MHz | 오 | mA | mm ((인치) |
| 기호 | L0A | Q | S.R.F. | DCR | 어 | 어 | T |
| CMFL0805-47NK | 0.047 | 15 | 50 | 320 | 0.2 | 300 | 00.85±0.2 |
| CMFL0805-68NK | 0.068 | 15 | 50 | 280 | 0.2 | 300 | |
| CMFL0805-82NK | 0.082 | 15 | 50 | 255 | 0.2 | 300 | |
| CMFL0805-R10K | 0.1 | 20 | 25 | 235 | 0.3 | 250 | |
| CMFL0805-R12K | 0.12 | 20 | 25 | 220 | 0.3 | 250 | |
| CMFL0805-R15K | 0.15 | 20 | 25 | 200 | 0.4 | 250 | |
| CMFL0805-R18K | 0.18 | 20 | 25 | 185 | 0.4 | 250 | |
| CMFL0805-R22K | 0.22 | 20 | 25 | 170 | 0.5 | 250 | |
| CMFL0805-R27K | 0.27 | 20 | 25 | 150 | 0.5 | 250 | |
| CMFL0805-R33K | 0.33 | 20 | 25 | 145 | 0.55 | 250 | |
| CMFL0805-R39K | 0.39 | 25 | 25 | 135 | 0.65 | 250 | |
| CMFL0805-R47K | 0.47 | 25 | 25 | 125 | 0.65 | 250 | |
| CMFL0805-R56K | 0.56 | 25 | 25 | 115 | 0.75 | 150 | |
| CMFL0805-R68K | 0.68 | 25 | 25 | 105 | 0.8 | 150 | |
| CMFL0805-R82K | 0.82 | 25 | 25 | 100 | 1 | 150 | |
| CMFL0805-1R0K | 1.0 | 45 | 10 | 95 | 0.4 | 50 | |
| CMFL0805-1R2K | 1.2 | 45 | 10 | 85 | 0.5 | 50 | |
| CMFL0805-1R5K | 1.5 | 45 | 10 | 80 | 0.5 | 50 | |
| CMFL0805-1R8K | 1.8 | 45 | 10 | 75 | 0.6 | 50 | |
| CMFL0805-2R2K | 2.2 | 45 | 10 | 70 | 0.65 | 30 | |
| CMFL0805-2R7K | 2.7 | 45 | 10 | 45 | 0.75 | 30 | |
| CMFL0805-3R3K | 3.3 | 45 | 10 | 41 | 0.8 | 30 | |
| CMFL0805-3R9K | 3.9 | 45 | 10 | 38 | 0.9 | 30 | |
| CMFL0805-4R7K | 4.7 | 45 | 10 | 35 | 1 | 30 | |
| CMFL0805-5R6K | 5.6 | 50 | 4 | 32 | 0.9 | 15 | |
| CMFL0805-6R8K | 6.8 | 50 | 4 | 29 | 1 | 15 | |
| CMFL0805-8R2K | 8.2 | 50 | 4 | 26 | 1.1 | 15 | |
| CMFL0805-100K | 10 | 50 | 2 | 24 | 1.15 | 15 | |
| CMFL0805-120K | 12 | 50 | 2 | 22 | 1.25 | 15 | |
| CMFL0805-150K | 15 | 30 | 1 | 19 | 0.8 | 5 | |
| CMFL0805-180K | 18 | 30 | 1 | 18 | 0.9 | 5 | |
| CMFL0805-220K | 22 | 30 | 1 | 16 | 1.1 | 5 | |
| CMFL0805-270K | 27 | 30 | 1 | 14 | 1.15 | 5 | 10.25±0.2 |
| CMFL0805-330K | 33 | 30 | 0.4 | 13 | 1.25 | 5 |
CMFL1206 TYPE 페리트 진주
| 부문 번호 | 인덕턴스 | 미니 품질 | L,Q 테스트 | 미네. 나... | 최대 DC | 최대 | 두께 |
| 요인 | 주파수,L/Q | 울림 | 저항력 | ||||
| 빈도 | 전류 | ||||||
| 단위 | 어.. | - | MHz | MHz | 오 | mA | mm ((인치) |
| 기호 | L0A | Q | 프렉 | S.R.F. | DCR | 어 | T |
| CMFL1206-47NK | 0.047 | 20 | 50 | 320 | 0.15 | 300 | 00.85±0.2 |
| CMFL1206-68NK | 0.068 | 20 | 50 | 280 | 0.25 | 300 | |
| CMFL1206-R10K | 0.1 | 20 | 25 | 235 | 0.25 | 250 | |
| CMFL1206-R12K | 0.12 | 20 | 25 | 220 | 0.3 | 250 | |
| CMFL1206-R15K | 0.15 | 20 | 25 | 200 | 0.3 | 250 | |
| CMFL1206-R18K | 0.18 | 20 | 25 | 185 | 0.4 | 250 | |
| CMFL1206-R22K | 0.22 | 20 | 25 | 170 | 0.4 | 250 | |
| CMFL1206-R27K | 0.27 | 20 | 25 | 150 | 0.5 | 250 | |
| CMFL1206-R33K | 0.33 | 25 | 25 | 145 | 0.6 | 250 | |
| CMFL1206-39K | 0.39 | 25 | 25 | 135 | 0.5 | 200 | |
| CMFL1206-R47K | 0.47 | 25 | 25 | 125 | 0.6 | 200 | |
| CMFL1206-R56K | 0.56 | 25 | 25 | 115 | 0.7 | 150 | |
| CMFL1206-R68K | 0.68 | 25 | 25 | 105 | 0.8 | 150 | |
| CMFL1206-R82K | 0.82 | 25 | 25 | 100 | 0.9 | 150 | |
| CMFL1206-1R0K | 1.0 | 45 | 10 | 65 | 0.4 | 100 | |
| CMFL1206-1R2K | 1.2 | 45 | 10 | 60 | 0.5 | 100 | |
| CMFL1206-1R5K | 1.5 | 45 | 10 | 55 | 0.5 | 50 | |
| CMFL1206-1R8K | 1.8 | 45 | 10 | 50 | 0.5 | 50 | |
| CMFL1206-2R2K | 2.2 | 45 | 10 | 45 | 0.6 | 50 | |
| CMFL1206-2R7K | 2.7 | 45 | 10 | 41 | 0.6 | 50 | |
| CMFL1206-3R3K | 3.3 | 45 | 10 | 38 | 0.7 | 50 | |
| CMFL1206-3R9K | 3.9 | 45 | 10 | 35 | 0.8 | 50 | |
| CMFL1206-4R7K | 4.7 | 45 | 10 | 32 | 0.9 | 50 | |
| CMFL1206-5R6K | 5.6 | 50 | 4 | 29 | 0.7 | 25 | |
| CMFL1206-6R8K | 6.8 | 50 | 4 | 26 | 0.8 | 25 | |
| CMFL1206-8R2K | 8.2 | 50 | 4 | 24 | 0.8 | 25 | |
| CMFL1206-100K | 10 | 50 | 2 | 22 | 1 | 25 | |
| CMFL1206-120K | 12 | 50 | 2 | 19 | 1.05 | 15 | |
| CMFL1206-150K | 15 | 35 | 1 | 18 | 0.7 | 5 | |
| CMFL1206-180K | 18 | 35 | 1 | 16 | 0.7 | 5 | |
| CMFL1206-220K | 22 | 35 | 1 | 15 | 0.8 | 5 | |
| CMFL1206-270K | 27 | 35 | 1 | 14 | 0.9 | 5 | |
| CMFL1206-330K | 33 | 35 | 0.4 | 13 | 1.05 | 5 | 10.1±0.2 |
| CMFL1206-470K | 47 | 40 | 2 | 10 | 3 | 5 | |
| CMFL1206-680K | 68 | 40 | 1 | 9 | 3.4 | 4 | |
| CMFL1206-101K | 100 | 40 | 1 | 8 | 3.8 | 4 |
다층 인덕터 종류
다양한 종류의 다층 인덕터들이 있고 아올리텔에서는 케이스 사이즈/차원, 최대 등급 전류, 명목 인덕턴스,DC 저항, 패키지 유형 및 허용. 우리의 웹 사이트의 매개 변수 필터는 필요한 사양에 따라 검색 결과를 정제하는 데 도움이 될 수 있습니다.
DC 저항의 가장 일반적인 크기는 100 mΩ, 300 mΩ 및 500 mΩ입니다. 우리는 또한 DC 저항이 11.5 Ω까지 높은 다층 인덕터를 가지고 있습니다. 명목 인덕턴스는 2 nH에서 100 μH 사이가 될 수 있습니다.가장 흔한 다층 인덕터와 함께 명목 인덕턴스 4.7nH, 100nH, 1μH 또는 10μH
다층 인덕터에 대한 응용
다층 인덕터 (Multilayer Inductors) 는 고주파 및 임피던스 매칭에서 소음 억제를 필요로하는 모바일 통신 시스템 및 응용 프로그램에서 사용할 수 있습니다.다층 인덕터는 휴대 전화와 같은 신호 처리 모듈에서 사용할 수 있습니다., 블루투스, 무선 인터넷 및 튜너.
올바른 다층 인덕터 를 선택하는 것
당신이 올바른 다층 인덕터를 찾고있을 때, FutureElectronics.com의 매개 변수 검색으로, 당신은 다양한 속성에 의해 결과를 필터링 할 수 있습니다: 허용량 (± 30 %, ± 10 %, ± 5 %,...),케이스 크기/차원 (0402, 0603, 0805,...) 및 최대 등급 전류 (최고 1.2 A) 몇 가지 이름. 당신은 여러 제조업체의 올바른 다층 인덕터를 찾을 수 있습니다.SMD (지표면 장착) 인듀서 또는 전기 인듀서용
