2.2mH ±30% 일반 모드 필터 페리트 토로이드 인듀서 16A Idc 7.1mΩ Rdc 자기 코어 토로이드 전력 라인 스프로크 코일
일반
26S 시리즈 토로이드 인덕터
26S3543N040 시리즈는 페리트 코어와 함께 전류 보상 반지 코어 이중 질식
폴리카보네이트 기판 및 간격장 (UL 94 V-0)
부문 롤링
물결 용접에 적합합니다
대칭적 간섭 억제를 위해 약 1%의 방랑 인덕턴스
일반 모드 간섭 및 스위치 모드 응용 프로그램에서의 억제
전기 매개 변수
| 부문 번호 | 인덕턴스 | A | B | C | D | 작업 주파수 |
| T16-26,52 | 1.0uH-10.0uH | 6 | 3.5 | 6 | 2.5 | 10.0-100.0KHZ |
| T20-26,52 | 1.0uH-10.0uH | 7 | 4 | 7 | 3 | 10.0-100.0KHZ |
| T25-26,52 | 1.0uH-15.0uH | 8.5 | 4.5 | 8.5 | 3.5 | 10.0-100.0KHZ |
| T26-26,52 | 1.0uH-25.0uH | 8.5 | 7 | 8.5 | 6 | 10.0-100.0KHZ |
| T30-26,52 | 2.0uH~30.0uH | 10 | 5.5 | 10 | 4.5 | 10.0-100.0KHZ |
| T37-26,52 | 2.0uH~35.0uH | 12 | 5.5 | 12 | 4.5 | 10.0-100.0KHZ |
| T38-26,52 | 2.0uH-45.0uH | 12 | 7 | 12 | 6 | 10.0-100.0KHZ |
| T44-26,52 | 3.0uH-50.0uH | 13 | 6 | 13 | 5 | 10.0-100.0KHZ |
| T50-26,52 | 5.0uH~60.0uH | 15 | 8 | 15 | 6 | 10.0-100.0KHZ |
| T51-26,52 | 5.0uH~60.0uH | 12 | 8.5 | 12 | 7 | 10.0-100.0KHZ |
| T60-26,52 | 50.0uH-70.0uH | 18 | 8.5 | 18 | 7 | 10.0-100.0KHZ |
| T68-26,52 | 5.0uH-75.0uH | 21 | 8.5 | 21 | 7 | 10.0-100.0KHZ |
| T72-26,52 | 5.0uH-75.0uH | 21 | 9 | 21 | 7 | 10.0-100.0KHZ |
| T80-26,52 | 5.0uH-80.0uH | 24 | 9 | 24 | 8 | 10.0-100.0KHZ |
| T90-26,52 | 5.0uH-80.0uH | 27 | 13 | 27 | 11 | 10.0-100.0KHZ |
| T94-26,52 | 5.0uH-80.0uH | 27 | 11 | 27 | 9 | 10.0-100.0KHZ |
| T106-26,52 | 5.0uH-80.0uH | 31 | 14 | 31 | 12 | 10.0-100.0KHZ |
| T130-26,52 | 0.5mH-3.0mH | 36 | 14 | 36 | 12 | 10.0-100.0KHZ |
| T131-26,52 | 0.5mH-3.0mH | 36 | 14 | 36 | 12 | 10.0-100.0KHZ |
| T141-26,52 | 00.7mH-3.2mH | 39 | 14 | 39 | 12 | 10.0-100.0KHZ |
| T150-26,52 | 10.0mH-3.5mH | 42 | 14 | 42 | 12 | 10.0-100.0KHZ |
| T157-26,52 | 10.0mH-3.5mH | 43 | 17 | 43 | 15 | 10.0-100.0KHZ |
| T175-26,52 | 10.0mH-3.7mH | 48 | 19 | 48 | 17 | 10.0-100.0KHZ |
| T184-26,52 | 10.0mH-3.5mH | 51 | 22 | 51 | 19 | 10.0-100.0KHZ |
| T200-26,52 | 20.0mH-4.0mH | 55 | 28 | 55 | 26 | 10.0-100.0KHZ |
| T201-26,52 | 20.0mH-4.0mH | 55 | 25 | 55 | 23 | 10.0-100.0KHZ |
| T225-26,52 | 20.0mH-4.0mH | 60 | 18 | 60 | 16 | 10.0-100.0KHZ |
| T250-26,52 | 20.0mH-4.0mH | 68 | 30 | 68 | 27 | 10.0-100.0KHZ |
| T300-26,52 | 20.0mH-4.0mH | 81 | 40 | 81 | 25 | 10.0-100.0KHZ |
| T400-26,52 | 20.0mH-4.0mH | 115 | 50 | 115 | 30 | 10.0-100.0KHZ |

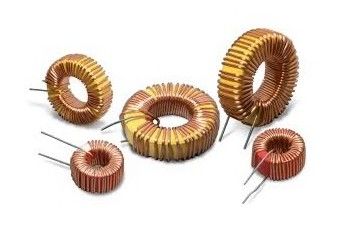

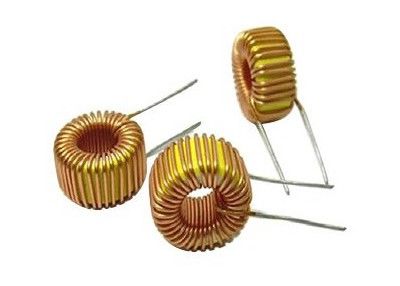

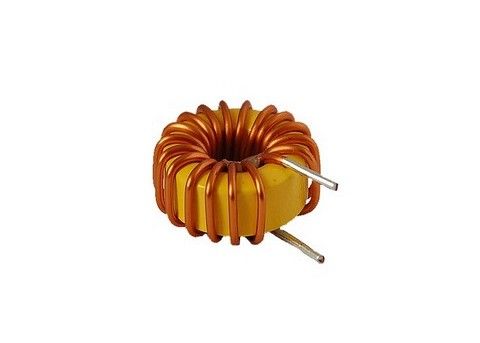

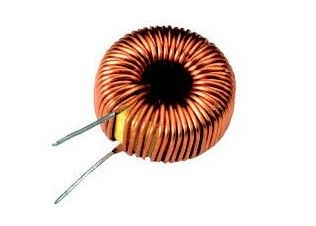

사진 보여
|
|
|
|
|
|
|
|
토로이드 인덕터란 뭐죠?
전자 회로에 사용되는 토로이드 인덕터 (Toroid inductor) 는 철가루, 페리트 또는 다른 재료로 만들어진 반지 모양의 형태로 철로 엮은 고립 스핀이다.토로이드 인덕터는 주로 큰 인덕턴스가 필요한 낮은 주파수에서 사용됩니다.타로이드 인덕터는 회전당 더 많은 인덕턴스를 가지고 있으며 비슷한 재료와 크기의 핵을 가진 솔레노이드보다 더 많은 전류를 운반 할 수 있습니다.
토로이드 인덕터 종류
다양한 종류의 토로이드 인덕터들이 있습니다. 그리고 미래 전자제품에서는 케이스 크기/차원, 전류 등급, 명목 인덕턴스,DC 저항, 패키지 유형 및 허용. 우리의 웹 사이트의 매개 변수 필터는 필요한 사양에 따라 검색 결과를 정제하는 데 도움이 될 수 있습니다.
DC 저항의 가장 일반적인 크기는 5 mΩ, 19 mΩ, 20 mΩ, 22 mΩ, 50 mΩ, 55 mΩ 및 550 mΩ입니다. 명목 인덕턴스는 10 μH에서 920 μH 사이일 수 있습니다.가장 흔한 토로이드 인덕터와 25 μH의 명목 인덕턴스를 갖는, 28μH, 50μH, 51μH, 75μH 및 100μH
토로이드 인듀서용 애플리케이션
타로이드 인덕터는 의료기기, 통신, 음악 악기, 산업 제어기, 냉장장고, 배러스트, 전자 클러치, 전자 브레이크,항공우주 및 핵 분야에서, 에어컨 장비 및 증폭기에서 다른 응용 분야는 스위치 조절기, 전원 공급 장치, 전력 증폭기 및 트리아크 제어 회로에 대한 노이즈 필터링입니다.
올바른 토로이드 인덕터 를 선택 하는 것
올바른 토로이드 인덕터를 검색 할 때, aolittel 파라미터 검색으로 결과를 다양한 속성으로 필터링 할 수 있습니다.1mA ~ 16A) 및 명목 인덕턴스 (최고 920 μH) 를 몇 가지 명명합니다.당신은 여러 제조업체에서 올바른 토로이드 인덕터를 찾을 수 있습니다 일반적인 모드 인덕터, 토로이드 코일,smt 인덕터 또는 토로이드 코일을 필요로 할 수있는 회로.
