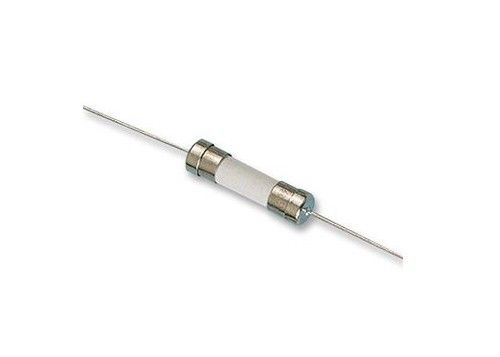

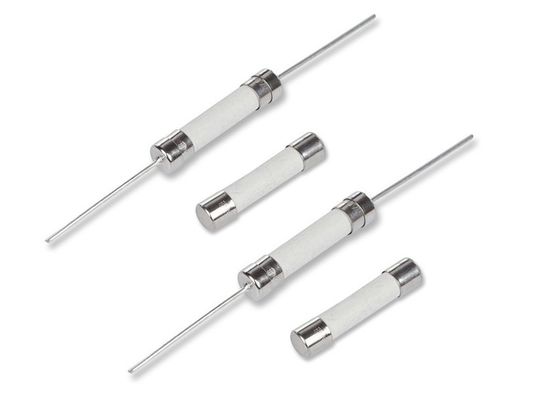

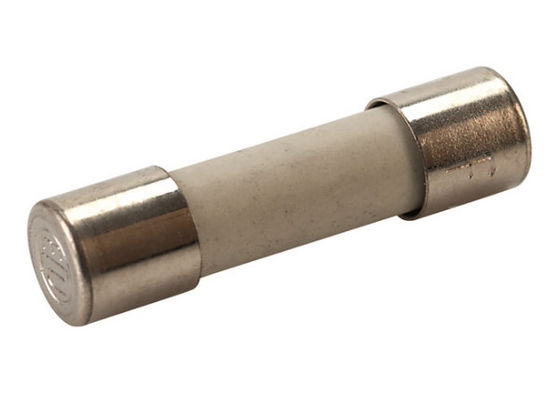

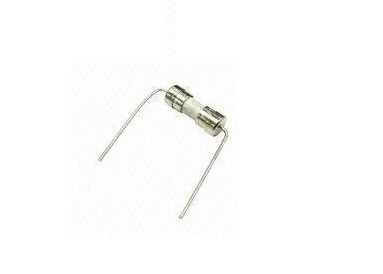

UL cUL 인증 5x20mm 빠른 빠른 작용 세라믹 튜브 퓨즈 1.25A 250V F 아댑터용 원통형 소형 퓨즈 링크
특징
전류등급 1.25A
250V AC로 지정
금속, 금속, 금속, 금속, 금속
개별적으로 공급됩니다.
UL,cUL 목록
이브레이션 특성- - - - - - - - - 다운로드________
사양
A=250V,B=125V
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
||
| UL | cUL |
PSE |
|||||
| BFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (200mA~10A)
35A@250V AC (200mA~1A);
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.002 | ○ | ○ | ○ |
| BFC0125A/B | 125mA | 250V/125V | 0.003 | ○ | ○ | ○ | |
| BFC0160A/B | 160mA | 250V/125V | 0.005 | ○ | ○ | ○ | |
| BFC0200A/B | 200mA | 250V/125V | 0.01 | ● | ● | ○ | |
| BFC0250A/B | 250mA | 250V/125V | 0.02 | ● | ● | ○ | |
| BFC0300A/B | 300mA | 250V/125V | 0.04 | ● | ● | ○ | |
| BFC0315A/B | 315mA | 250V/125V | 0.045 | ● | ● | ○ | |
| BFC0350A/B | 350mA | 250V/125V | 0.055 | ● | ● | ○ | |
| BFC0400A/B | 400mA | 250V/125V | 0.07 | ● | ● | ○ | |
| BFC0500A/B | 500mA | 250V/125V | 0.1 | ● | ● | ○ | |
| BFC0630A/B | 630mA | 250V/125V | 0.2 | ● | ● | ○ | |
| BFC0750A/B | 750mA | 250V/125V | 0.35 | ● | ● | ○ | |
| BFC0800A/B | 800mA | 250V/125V | 0.45 | ● | ● | ○ | |
| BFC1100A/B | 1A | 250V/125V | 0.9 | ● | ● | ○ | |
| BFC1125A/B | 1.25A | 250V/125V | 1.3 | ● | ● | ○ | |
| BFC1150A/B | 1.5A | 250V/125V | 1.6 | ● | ● | ○ | |
| BFC1160A/B | 1.6A | 250V/125V | 2.5 | ● | ● | ○ | |
| BFC1200A/B | 2A | 250V/125V | 5.8 | ● | ● | ○ | |
| BFC1250A/B | 2.5A | 250V/125V | 7.6 | ● | ● | ○ | |
| BFC1300A/B | 3A | 250V/125V | 8.1 | ● | ● | ○ | |
| BFC1315A/B | 3.15A | 250V/125V | 11 | ● | ● | ○ | |
| BFC1350A/B | 3.5A | 250V/125V | 19 | ● | ● | ○ | |
| BFC1400A/B | 4A | 250V/125V | 28 | ● | ● | ○ | |
| BFC1500A/B | 5A | 250V/125V | 40 | ● | ● | ○ | |
| BFC1600A/B | 6A | 250V/125V | 50 | ● | ● | ○ | |
| BFC1630A/B | 6.3A | 250V/125V | 64 | ● | ● | ○ | |
| BFC1700A/B | 7A | 250V/125V | 107 | ● | ● | ○ | |
| BFC1800A/B | 8A | 250V/125V | 133 | ● | ● | ○ | |
| BFC2100A/B | 10A | 250V/125V | 242 | ● | ● | ○ | |
| BFC2150A/B | 15A | 250V/125V | 368 | ○ | ○ | ○ | |
| BFC2160A/B | 16A | 250V/125V | 388 | ○ | ○ | ○ | |
| BFC2200A/B | 20A | 250V/125V | 442 | ○ | ○ | ○ | |
| BFC2250A/B | 25A | 250V/125V | 568 | ○ | ○ | ○ | |
차원mm
에이전시 승인
|
정압 등급 |
에이전시 |
암페르 범위 |
에이전시 파일 번호 |
| 125V/250V | UL | 200mA ~ 10A | E340427 ((JDYX) |
| C-UL | 200mA ~ 10A | E340427 (JDYX7) |
신청서
전형적인 응용 분야는 티리스토어, 다이오드 및 트리아크와 같은 반도체의 단전 보호입니다. 6 이상의 값에 유의하십시오.3A 개방형 퓨즈 홀더를 사용하는 것이 좋습니다., 전체 등급 전류 또는 그 근처에서 방해가 될 위험을 줄이기 위해.
- 장비의 1차 보호
- 전원 공급 장치
- 배터리
- LED 조명
설명
- IEC 표준 퓨즈
- H = 높은 깨지기 능력 (세라믹 튜브)
표준
- IEC 60127-2/1
- UL 248-14
- CSA C22.2 제248호14
성능과 적용 측면에서 느린 펌프와 빠른 펌프의 차이는 무엇일까요?
느린 펌프 피지는 급행 피지와는 일시적인 펄스 전류를 견딜 수 있는 능력으로 다릅니다. 즉, 전기를 켜고 끄는 동안 급류를 견딜 수 있습니다.따라서 장비가 정상적으로 작동하는 것을 보장합니다.따라서, 느린 블로 퓨즈는 종종 시간 지연 퓨즈라고 불립니다. 기술적으로 느린 블로 퓨즈는 더 높은 I2t 값을 가지고 있으며, 더 많은 에너지를 필요로 합니다.그래서 같은 등급 전류의 빠른 작용 피질에 비해 펄스를 견딜 수 있습니다..
회로에서 과전류가 발생하면 느린 플러스 피질의 깨지기 시간은 더 큰 I2t 때문에 빠른 작용 피질보다 더 오래 걸립니다.어떤 사람들이 걱정하는 것처럼답은 '아니오'입니다. 회로가 고장 났을 때, 과전류가 지속되고 그에 대응하는 에너지가 방출되면 피지트의 I2t를 넘어서서 터질 것입니다.느린 바람과 빠른 바람의 시간 차이가 보호에 중요하지 않습니다.느린 부는 보호 회로에 존재하는 민감한 구성 요소를 보호해야 할 경우에만 보호 성능에 영향을 줄 것입니다.
이전 차이로 인해 느린 타격과 빠른 작용 피우스는 다른 회로에 적용됩니다.급행성 피질은 순수 저항 회로 (폭풍이 없거나 적다) 또는 IC 및 기타 민감한 구성 요소가 보호되어야하는 회로에서 사용해야합니다., 느린 펌프 안전 장치는 전력 켜기 / 끄기 및 전력 입력 / 출력 시 급류가 발생하는 용량 또는 민감 한 회로에서 바람직하게 사용됩니다. IC 보호 회로를 제외하고,대부분의 응용 프로그램에서 빠르게 작용하는 피지는 항 급증 능력을 향상시키기 위해 느린 펌프로 대체 할 수 있습니다.반대로, 느린 파동 안전 장치로 응용 프로그램을 교체하면 장비가 켜지고 작동하지 않으면 안전 장치가 깨질 수 있습니다.
또한, 경제적인 고려도 선택의 간접적인 요소입니다. 왜냐하면 느린 파동 피질은 빠른 작용 피질보다 훨씬 비싸기 때문입니다.
