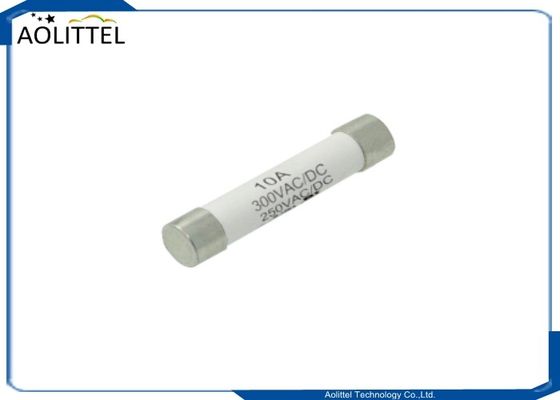

6.300.10 높은 파열 용량 6x32mm 빠른 작용 세라믹 튜브 피지 F10A 250V 300V AC DC
설명
빠른 동작, 250Vac 이하의 높은 파기 능력

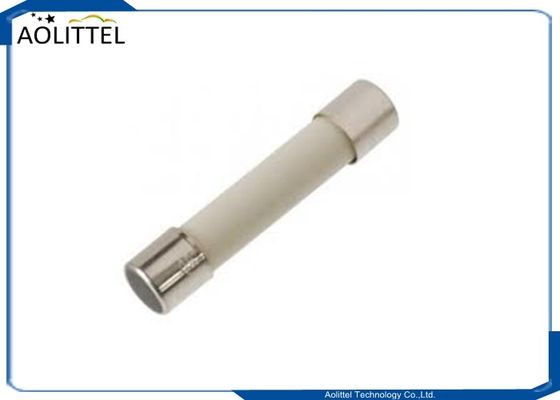

6x32mm 물리적 크기
특수 엔지니어링 재료 튜브, 은 은 구리 뚜?? 건설
UL 248-1 기준으로 설계
납 및 할로겐이 없는 재료

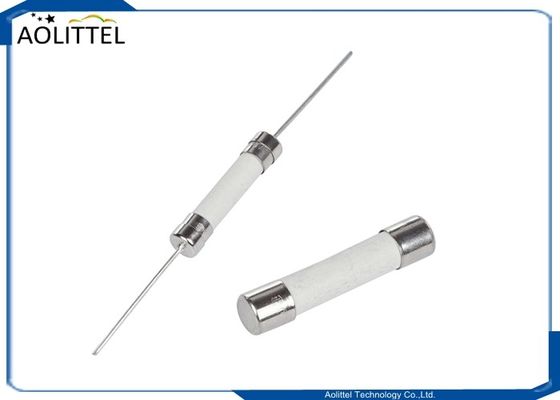

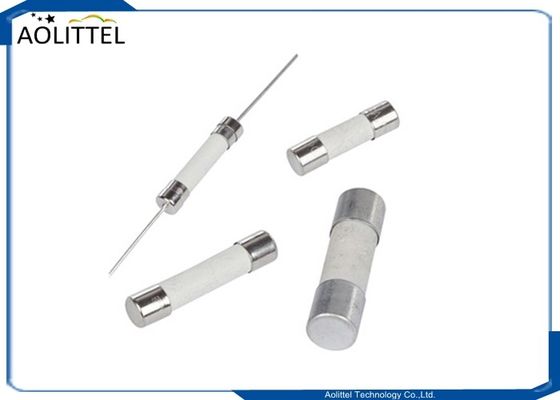

카트리지 및 축성 납 형태로 제공되며 다양한 납 형성 크기로 제공됩니다.
적용
• 끊이지 않는 전원 공급 장치 (UPS)
• 3단계 전원 공급 장치
전기적 특성
| 가속 전류 | 100% | 250% | |
| 500mA~50A | 4시간 미니 | 최대 120초 | |
주문 정보
| P/N | 등급 | 등급 | 파기 | 전형적 인 감기 | 전형적 | 전형적 |
| 전압 | 전류 | 용량 | 저항력 | 전압 | 선구화 I2t | |
| (V) | (A) | (KA) | (mOhms) 2 | 하락 (mV) | (A2Sec) 3 | |
| 6.300.0.2 | 250Vac/dc 300Vac/dc | 0.2 | 1KA | 1830 | 780 | 0.0036 |
| 6.300.0.25 | 0.25 | 1760 | 760 | 0.004 | ||
| 6.300.0.4 | 0.4 | 1650 | 700 | 0.059 | ||
| 6.300.0.5 | 0.5 | 1260 | 650 | 0.23 | ||
| 6.300.1 | 1 | 1040 | 600 | 0.4 | ||
| 6.300.1.25 | 1.25 | 390 | 560 | 0.55 | ||
| 6.300.1.5 | 1.5 | 300 | 540 | 0.6 | ||
| 6.300.2 | 2 | 110 | 400 | 3 | ||
| 6.300.2.5 | 2.5 | 80 | 300 | 4.5 | ||
| 6.300.3 | 3 | 60 | 270 | 4.8 | ||
| 6.300.4 | 4 | 40 | 230 | 10 | ||
| 6.300.5 | 5 | 30 | 200 | 28 | ||
| 6.300.6 | 6 | 20 | 186 | 52 | ||
| 6.300.8 | 8 | 17 | 175 | 100 | ||
| 6.300.10 | 10 | 16 | 170 | 120 | ||
| 6.300.12 | 12 | 8.8 | 120 | 148 | ||
| 6.300.15 | 15 | 7.5 | 110 | 158 | ||
| 6.300.20 | 20 | 4.5 | 140 | 1005 | ||
| 6.300.25 | 25 | 6.0 | 130 | 2000 | ||
| 6.300.30 | 30 | 2.8 | 120 | 3000 | ||
| 6.300.40 | 40 | 2.5 | 115 | 4220 | ||
| 6.300.50 | 50 | 1.6 | 100 | 12000 |
* DC 냉동 저항은 25의 주변 온도에서 명소 전류의 < 10%에서 측정됩니다.
* 전형적인 전구 I2t는 10in 전류에서 측정됩니다.
크기(단위: mm)
매개 변수
| 속성 | 가치 |
|---|---|
| 현재 등급 | 10A |
| 정압 등급 | 300V AC |
| 퓨즈 속도 | F |
| 피지 크기 | 6.3 x 32mm |
| 직경 | 6mm |
| 전체 길이가 | 32mm |
| 시체 재료 | 세라믹 |
| 높은 파열 능력 | 네 |
| 최대 등급 전압에서 끊기 용량 | 1000A |
| 표시기를 포함합니다 | 아니 |
| 크기 지정 | 소형 |
| UL 클래스 | UL 248-1 |
JPG 데이터 시트
권장용품
액세서리 유형 시리즈 설명 최대 응용 전압 최대 응용 암페라지
소지 150322 직선 퓨즈 홀더 500 15
블록 354 낮은 프로필 OMNI-BLOK® 피지 블록 600 30
359 고전류 나사 터미널 퓨즈 블록 30
클립 122 고전류 전통적인 PC 보드 피지 클립 1000 30
101 리벳/아일렛 타입 피지 클립 1000 15 참고:
1용량 이상에는 사용하지 마십시오.
23. 표시 된 최대 전압 및 전압보다 큰 애플리케이션에 대해 공장과 연락하십시오.
