고전압 시간 지연 세라믹 카트리지 퓨즈 5x20mm 500V 500mA
설명
500V로 지정된 세라믹 튜브 카트리지 퓨즈 5 x 20mm 컴팩트 패키지
특징
- 시간 지연, 높은 분쇄 능력
- 세라믹 튜브, 은장 된 구리 뚜?? 건설

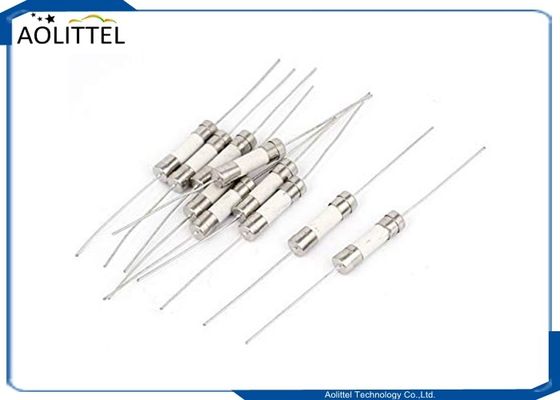

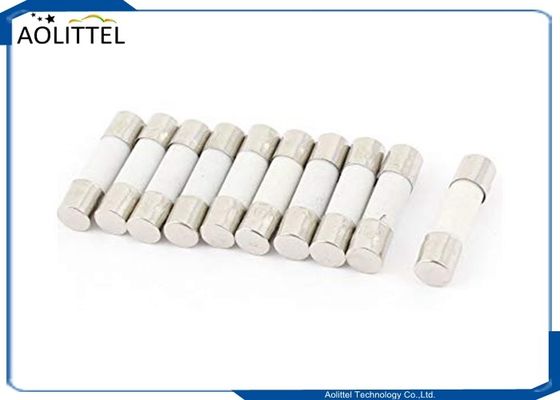

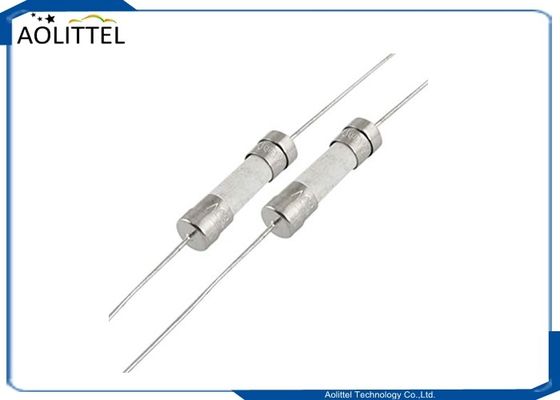

- 카트리지 및 pigtail 축 납으로 제공됩니다.
- RoHS 2 준수
- 알로겐 없는
- 납 없는
사양
| 카탈로그 | 암페어 | 전압 | 파기 | 용해 |
| - 아니 | 등급 | 등급 | 용량 | 통합 (A2.S) |
| 5.5000100A/B | 100mA | 500V | 10000A@125V AC (200mA~10A); 35A@250V AC (200mA~1A); 100A@250V AC (1.25A~3.5A); 200A@250V AC (4A~10A); 100A@500V AC (4A~10A). | 0.002 |
| 5.5000125A/B | 125mA | 500V | 0.003 | |
| 5.5000160A/B | 160mA | 500V | 0.005 | |
| 5.5000200A/B | 200mA | 500V | 0.01 | |
| 5.5000250A/B | 250mA | 500V | 0.02 | |
| 5.5000300A/B | 300mA | 500V | 0.04 | |
| 5.5000315A/B | 315mA | 500V | 0.045 | |
| 5.5000350A/B | 350mA | 500V | 0.055 | |
| 5.5000400A/B | 400mA | 500V | 0.07 | |
| 5.5000500A/B | 500mA | 500V | 0.1 | |
| 5.5000630A/B | 630mA | 500V | 0.2 | |
| 5.5000750A/B | 750mA | 500V | 0.35 | |
| 5.5000800A/B | 800mA | 500V | 0.45 | |
| 5.5001100A/B | 1A | 500V | 0.9 | |
| 5.5001125A/B | 1.25A | 500V | 1.3 | |
| 5.5001150A/B | 1.5A | 500V | 1.6 | |
| 5.5001160A/B | 1.6A | 500V | 2.5 | |
| 5.5001200A/B | 2A | 500V | 5.8 | |
| 5.5001250A/B | 2.5A | 500V | 7.6 | |
| 5.5001300A/B | 3A | 500V | 8.1 | |
| 5.5001315A/B | 3.15A | 500V | 11 | |
| 5.5001350A/B | 3.5A | 500V | 19 | |
| 5.5001400A/B | 4A | 500V | 28 | |
| 5.5001500A/B | 5A | 500V | 40 | |
| 5.5001600A/B | 6A | 500V | 50 | |
| 5.5001630A/B | 6.3A | 500V | 64 | |
| 5.5001700A/B | 7A | 500V | 107 | |
| 5.5001800A/B | 8A | 500V | 133 | |
| 5.5002100A/B | 10A | 500V | 242 | |
| 5.5002150A/B | 15A | 500V | 368 | |
| 5.5002160A/B | 16A | 500V | 388 | |
| 5.5002200A/B | 20A | 500V | 442 | |
| 5.5002250A/B | 25A | 500V | 568 |
| 앰페어 등급의 % (in) | 바람을 불어넣는 시간 |
| 100%* | 4시간 |
| 135%* | 최대 1시간 |
| 200%* | 최대 5초 |
| 전압 등급 | 에이전시 | 암페르 범위 | 에이전시 파일 번호 |
| 125V/250V | UL | 200mA ~ 10A | E340427 ((JDYX) |
| C-UL | 200mA ~ 10A | E340427 (JDYX7) |
신청서
- 산업용 전원 공급
- DC/DC 모듈
환경 사양
작동 온도 -40°C ~ +125°C
터미널 강도 MIL-STD-202G, 방법 211 시험 조건 A
납 용접성 MIL-STD-202, 방법 208 기계
진동 MIL-STD-202, 방법 201
열충격 MIL-STD-202, 방법 107 시험 조건 B (5주기 -65°C ~ +125°C)
습도 MIL-STD-202, 방법 103, 시험 조건 A (95%RH 및 240시간 동안 40°C)
