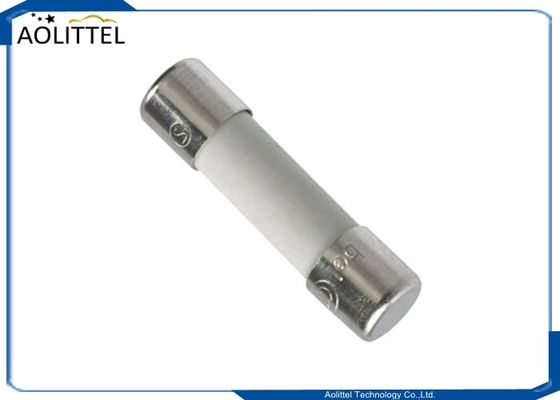

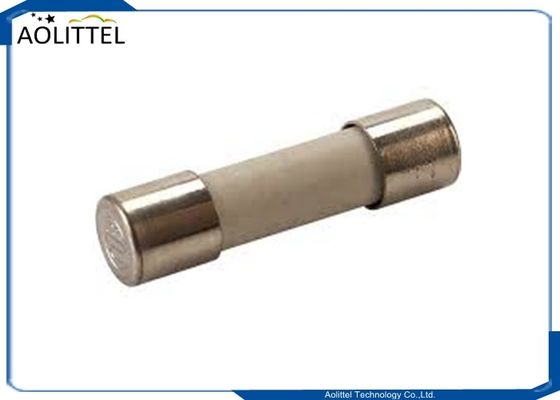

UL cUL 급행성 세라믹 퓨즈 2.5A 250V 5x20mm 급풍 카트리지 튜브 퓨즈 5.250BFC
제품 설명
5.250BFC 시리즈의 타이밍형 세라믹 피지. 그 크기는 5 x 20 mm이며 전류는 2.5 A이며 전력 250V를 통해 전력입니다. 적용되는 유럽 표준 EN 60127-2을 준수합니다.2003 + A1: 2003 + A2: 2010 + EN 50581: 2015 그리고 세라믹으로 만들어집니다. 시리즈 5.250BFC는 상징이되었습니다.이 시리즈는 신용도가 높은 시리즈이기 때문에 확실한 베팅입니다.또한, 5.250BFC는 흰색을 포함 한 범위이기 때문에 눈에 띄고 있습니다.코끼리 (모든 상태에 적응하는 두 마감) 및 샴페인과 알루미늄에 금속화 (새로운 트렌드에 따라 매일입니다)표준: UL 248 -1 / -14.
에이전시 승인
| 정압 등급 | 에이전시 | 암페르 범위 | 에이전시 파일 번호 |
| 125V/250V | UL | 200mA ~ 10A | E340427 ((JDYX) |
| C-UL | 200mA ~ 10A | E340427 (JDYX7) | |
| PSE | 200mA ~ 10A | 대기 중 | |
| KTL | 200mA ~ 10A | 대기 중 |
사양
| 카탈로그 | 암페어 | 전압 | 파기 | 용해 |
| - 아니 | 등급 | 등급 | 용량 | 통합 (A2.S) |
| 5.250BFC0100A/B | 100mA | 250V/125V | 10000A@125V AC (200mA~10A); 35A@250V AC (200mA~1A); 100A@250V AC (1.25A~3.5A); 200A@250V AC (4A~10A). | 0.002 |
| 5.250BFC 0125A/B | 125mA | 250V/125V | 0.003 | |
| 5.250 BFC0160A/B | 160mA | 250V/125V | 0.005 | |
| 5.250BFC0200A/B | 200mA | 250V/125V | 0.01 | |
| 5.250BFC0250A/B | 250mA | 250V/125V | 0.02 | |
| 5.250BFC0300A/B | 300mA | 250V/125V | 0.04 | |
| 5.250BFC0315A/B | 315mA | 250V/125V | 0.045 | |
| 5.250BFC0350A/B | 350mA | 250V/125V | 0.055 | |
| 5.250BFC0400A/B | 400mA | 250V/125V | 0.07 | |
| 5.250BFC0500A/B | 500mA | 250V/125V | 0.1 | |
| 5.250BFC0630A/B | 630mA | 250V/125V | 0.2 | |
| 5.250BFC0750A/B | 750mA | 250V/125V | 0.35 | |
| 5.250BFC0800A/B | 800mA | 250V/125V | 0.45 | |
| 5.250BFC1100A/B | 1A | 250V/125V | 0.9 | |
| 5.250BFC1125A/B | 1.25A | 250V/125V | 1.3 | |
| 5.250BFC1150A/B | 1.5A | 250V/125V | 1.6 | |
| 5.250BFC1160A/B | 1.6A | 250V/125V | 2.5 | |
| 5.250BFC1200A/B | 2A | 250V/125V | 5.8 | |
| 5.250BFC1250A/B | 2.5A | 250V/125V | 7.6 | |
| 5.250BFC1300A/B | 3A | 250V/125V | 8.1 | |
| 5.250BFC1315A/B | 3.15A | 250V/125V | 11 | |
| 5.250BFC1350A/B | 3.5A | 250V/125V | 19 | |
| 5.250BFC1400A/B | 4A | 250V/125V | 28 | |
| 5.250BFC1500A/B | 5A | 250V/125V | 40 | |
| 5.250BFC1600A/B | 6A | 250V/125V | 50 | |
| 5.250BFC1630A/B | 6.3A | 250V/125V | 64 | |
| 5.250BFC1700A/B | 7A | 250V/125V | 107 | |
| 5.250BFC1800A/B | 8A | 250V/125V | 133 | |
| 5.250BFC2100A/B | 10A | 250V/125V | 242 | |
| 5.250BFC2150A/B | 15A | 250V/125V | 368 | |
| 5.250BFC2200A/B | 20A | 250V/125V | 442 | |
| 5.250BFC2250A/B | 25A | 250V/125V | 568 | |
| 5.250BFC2300A/B | 30A | 250V/125V | 715 |

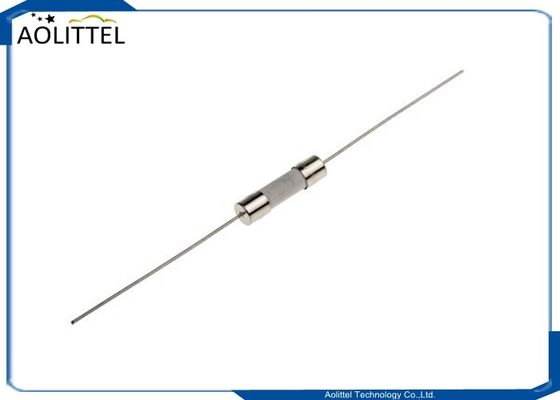

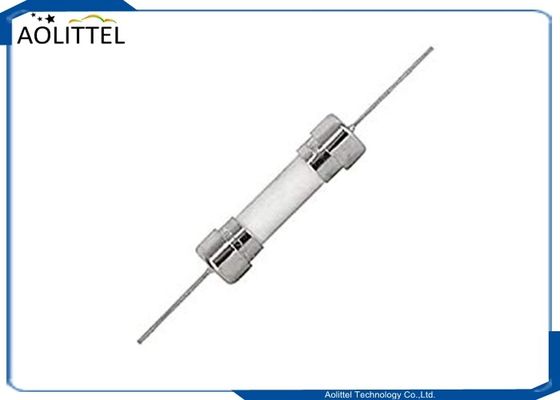

크기와 구조
| 원자력 융합 |  |
| 납 없는 | |
| 아니죠 | 부분 이름 | 소재 |
| 1 | 캡 | 금속, 금속, 금속 |
| 2 | 몸체 | 세라믹 튜브 |
| 3 | 피지 원자 | 합금 |
| 4 | 납 | 금속, 금속, 금속 |
운영 특성
| 앰페어 등급의 % (in) | 바람을 불어넣는 시간 |
| 100%* | 4시간 |
| 135%* | 최대 1시간 |
| 200%* | 최대 120초 |
전기 특성
1) 납 당기 힘: 10±1초 동안 5N
2) 납 추진 강도: 10±1초 동안 2N
3) 용접 능력: 파동: 260°C,≤3s; 용접 철: 350±10°C,≤3s.
4) 용접 열 저항: 파동: 260°C,10s; 용접 철: 350°C,5s.
5) 시험 조건: 모든 전기 시험은 25±5°C의 온도에서 주변 공기에서 수행되어야 합니다.
6) 충전 용량: 피지 가용 전류의 100%를 충전하면 4시간 이내에 터질 수 있습니다.
7) 중계 등급:
파기 용량:
10000A 125V AC (5.250BFC 200mA~10A 범위에서)
35A AC 250V (5.250BFC 200mA~1A 범위)
100A 250V AC 5.250BFC 범위 1.25A ~ 3.5A)
200A 250V AC (5.250BFC 범위 4A ~ 10A).
8) 상승 온도 시험: 100%의 암페어 등급이 안전 장치를 통과하면 열 균형에 도달 한 후 안전 장치 표면의 상승 온도는 75°C를 초과해서는 안됩니다. 참고:상승 온도 = 표면 온도 - 주변 온도.
