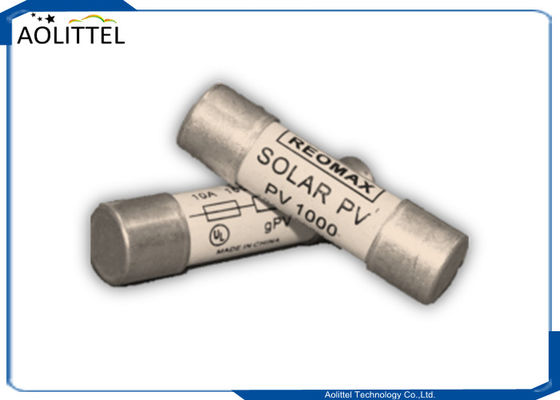

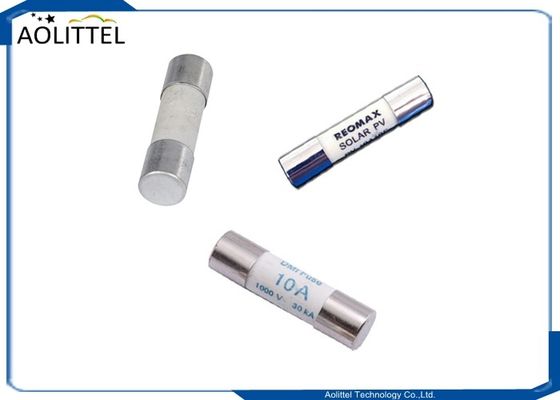

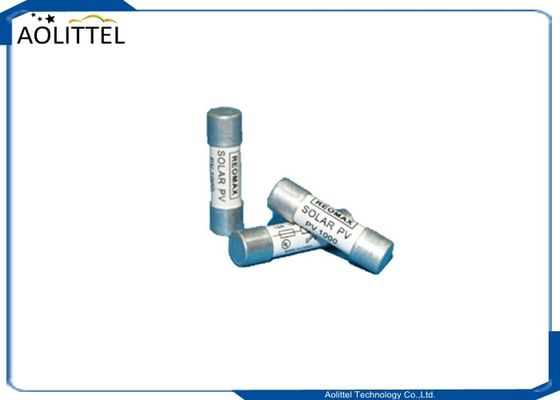

5AG 10x38mm 실린더 난쟁이 링크 태양 전지 세라믹 튜브 퓨즈 10A 1000V gPV 디지털 멀티미터용 태양 전지 패널
설명
PV1000 태양 보호 퓨즈 링크 시리즈는 태양광 (PV) 시스템의 보호를 위해 특별히 설계되었습니다.이 난쟁이 스타일 퓨즈 (10 x 38 mm) 는 PV 모듈과 선도자를 반전 과류 조건으로부터 안전하게 보호 할 수 있습니다.태양광 시스템은 크기가 커지면서 그에 따른 전압 요구도 커졌습니다.이 시스템 전압의 증가는 일반적으로 긴 전도기 실행과 관련된 전력 손실을 최소화하기위한 것입니다.표준 회로 보호 장치는 태양 전지 패널을 완전히 보호하도록 설계되지 않았습니다. 그러나 PV1000 시리즈는이 까다로운 전압 수준까지 고장 된 회로를 안전하게 중단합니다..
AOLITTEL는 다양한 애플리케이션의 특정 요구 사항에 부합하기 위해 11AM 이상의 등급을 제공합니다.
PV1000 시리즈 10x38mm, 1000Vdc PV 피질은 태양광 끈을 보호하고 고립하기위한 것입니다. 피질은 특히 극한 환경 온도에서 PV 시스템에서 사용하도록 설계되었습니다.높은 사이클 및 낮은 결함 전류 조건 (반전 전류), 다중 배열 오류) 문자열 배열. 응용 프로그램의 유연성을 위해 사용할 수있는 네 가지 스타일
10 x 38mm, 10 Amp, 1000V 세라믹 피지. 일반적으로 디지털 멀티미터의 보호 회로에 사용됩니다.
10x38mm 난쟁이 안전기는 추가적인 과류 보호 기능을 제공하며 신속한 작동 신뢰성으로 전류를 제한 할 수있는 능력을 가지고 있습니다.10x38mm 난쟁이 퓨즈는 다양한 응용 프로그램에서 사용할 수 있습니다.아래의 시리즈를 선택 하 여 시스템 의 전기 요구 사항에 기초 합니다.
특징
• 세계적 인정을 위한 UL 및 IEC 태양광 표준을 충족
• 에너지 효율을 위해 낮은 와트 손실 성능
• 더 정확한 크기를 위해 낮은 온도 상승 성능
• 라인 크림 터미널 버전은 철 배낭 건설에 적용하기 쉽습니다.
전형적인 응용 프로그램
• 콤비네이터 박스
• 인버터
• PV 와이어 허리네이트
크기 (mm)
사양
|
제1부 |
등급 전류 |
등급 전압 |
파기 용량 |
I2t (A2S) |
와트 손실 (W) |
||
| 선구화 | 총 1000V | 0.8인치 | 1.0내 | ||||
| PV1000.1A | 1A |
1000V (DC) |
10kA, 시간 상수 <1ms |
0.15 | 0.4 | 0.8 | 1.5 |
| PV1000.2A | 2A | 1.3 | 3.4 | 0.7 | 1.1 | ||
| PV1000.3A | 3A | 4 | 12 | 0.8 | 1.3 | ||
| PV10003.5A | 3.5A | 6.5 | 20 | 0.9 | 1.4 | ||
| PV1000.4A | 4A | 10 | 28 | 1.1 | 1.4 | ||
| PV1000.5A | 5A | 19 | 50 | 1.1 | 1.4 | ||
| PV1000.6A | 6A | 32 | 93 | 1.2 | 1.8 | ||
| PV1000.8A | 8A | 3.2 | 33 | 1.2 | 2.2 | ||
| PV1000.10A | 10A | 30 | 70 | 1.3 | 2.3 | ||
| PV1000.12A | 12A | 50 | 200 | 1.5 | 2.8 | ||
| PV1000.15A | 15A | 60 | 230 | 1.8 | 3 | ||
설치 권고
다음 그림과 같이 설치 방법을 제안합니다.
A. 피지 클립 설치
B.다중 폴 홀더 조립 키트 (1/2/3/4 폴)
포장
대용품
폴리백당 10 pcs; 내부 상자당 1 폴리백; 외부 카튼당 18 내부 상자 ((6 * 3 레벨)
A. 안쪽 상자: 54x42x23mm B. 외면 상자: 24x17x11cm
적합한 PV 피지 홀더
