캐나다 cUL 인증 6.3mmx32mm 급풍 카트리지는 모래로 채워진 세라믹 튜브 피지 100mA-50Amp DC 애플리케이션
설명

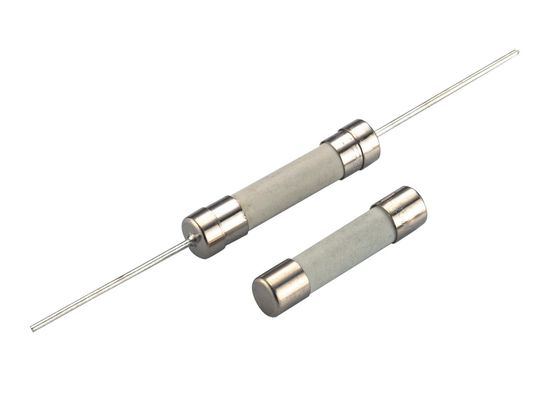

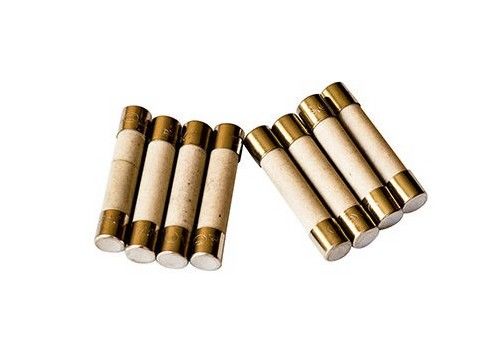

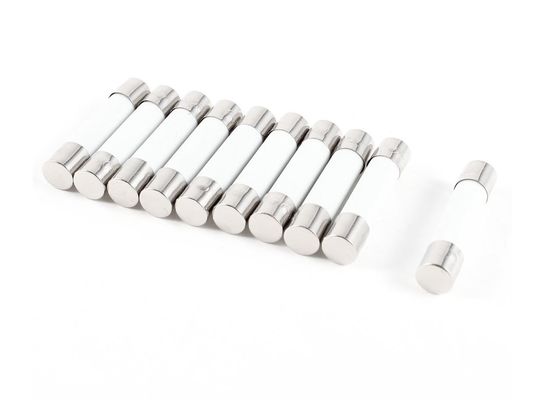

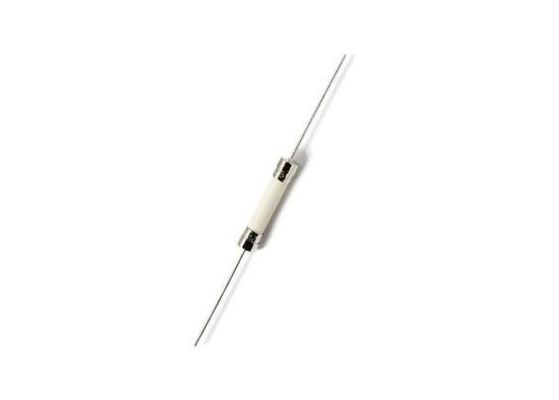

Aolittel BMF 시리즈 세라믹 튜브 피지, UL 248 -1 / -14에 따라 설계, 6.3 x 32 mm의 크기, 특히 1차 보호, 100 mA에서 50 A까지의 명소 전류, UL,cUL 목록,피그테일은 선택적입니다..
- - - - - - - - -
다운로드________
에이전시 승인
|
정압 등급 |
에이전시 |
암페르 범위 |
에이전시 파일 번호 |
| 250VAC | UL | 100mA ~ 50A | JDYX2.E365879 |
| C-UL | 100mA ~ 50A | JDYX8.E365879 |
크기 mm
납 없이
원자력 융합
사양
A=250VAC
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
에이전시 승인 | |
| UL | cUL | ||||
| BMF0100A | 100mA | 250V |
35A@250V AC (100mA~1A);
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
750A@250V AC (12A~30A)
1000A@250V AC (32A~50A) |
● | ● |
| BMF0160A | 160mA | 250V | ● | ● | |
| BMF0200A | 200mA | 250V | ● | ● | |
| BMF0250A | 250mA | 250V | ● | ● | |
| BMF0300A | 300mA | 250V | ● | ● | |
| BMF0315A | 315mA | 250V | ● | ● | |
| BMF0350A | 350mA | 250V | ● | ● | |
| BMF0400A | 400mA | 250V | ● | ● | |
| BMF0500A | 500mA | 250V | ● | ● | |
| BMF0630A | 630mA | 250V | ● | ● | |
| BMF0750A | 750mA | 250V | ● | ● | |
| BMF0800A | 800mA | 250V | ● | ● | |
| BMF1100A | 1A | 250V | ● | ● | |
| BMF1125A | 1.25A | 250V | ● | ● | |
| BMF1150A | 1.5A | 250V | ● | ● | |
| BMF1160A | 1.6A | 250V | ● | ● | |
| BMF1200A | 2A | 250V | ● | ● | |
| BMF1250A | 2.5A | 250V | ● | ● | |
| BMF1300A | 3A | 250V | ● | ● | |
| BMF1315A | 3.15A | 250V | ● | ● | |
| BMF1350A | 3.5A | 250V | ● | ● | |
| BMF1400A | 4A | 250V | ● | ● | |
| BMF1500A | 5A | 250V | ● | ● | |
| BMF1600A | 6A | 250V | ● | ● | |
| BMF1630A | 6.3A | 250V | ● | ● | |
| BMF1800A | 8A | 250V | ● | ● | |
| BMF2100A | 10A | 250V | ● | ● | |
| BMF2120A | 12A | 250V | ● | ● | |
| BMF2150A | 15A | 250V | ● | ● | |
| BMF2200A | 20A | 250V | ● | ● | |
| BMF2250A | 25A | 250V | ● | ● | |
| BMF2300A | 30A | 250V | ● | ● | |
| BMF2320A | 32A | 250V | ● | ● | |
| BMF2500A | 50A | 250V | ● | ● | |
실무에서 역량을 중단하는 목적은 무엇일까요?
피지의 끊기 용량은 안전 지표입니다. 전기 성능과 거의 관련이 없습니다. 따라서 제조업체 또는 사용자가 종종 방치합니다.어떤 사람들은 이 기술 인덱스를 알지 못합니다..
안전 예방 조치로, 피지션은 회로 및 다른 부품의 안전성을 언제든지 보장해야합니다. 따라서 특히 피지션 작동 과정에서 안전성을 보장해야합니다.위험 요소가 발생하지 않을 때, 지속적인 활, 전도 시간, 연소, 스프래싱, 심지어 폭발을 포함합니다. 중단 용량은 보장된 안전을 반영하는 지표입니다.
측정 단위는 앰퍼로 피지에 의해 안전하게 끊어질 수 있는 최대 전류를 나타냅니다. 회로 과전류가 끊기 용량을 초과하지 않는 한,피지는 위험 없이 안전하게 전류를 끊을 수 있습니다.다른 한편으로, 퓨지는 회로 전류를 끊을 수 있지만 절대적인 안전은 보장 할 수 없습니다. 따라서 중단 용량은 할 수 없는 지표가 아닙니다.
피지 안전성을 보장하기 위해, 우리는 또한 중단 용량, 등급 전압 및 보안 인증과 같은 안전 지수를 고려해야합니다.현재 용량을 포함한 필수 성능 매개 변수를 제외하고, 불기 특성, 펄스 견딜 수있는 능력과 노화 속도, 임피던스 및 전력 소비 및 온도 감소.
유럽 표준 소형 튜브 퓨즈의 경우, 동일한 프로필과 차원의 퓨즈는 저저하 및 높은 인터럽팅 등급 퓨즈로 나눌 수 있습니다.전자의 중단 용량은 등급 전류의 10배 또는 35A로 지정됩니다북아메리카 튜브 퓨즈에는 그러한 분열이 없습니다. 지정된 인터럽팅 용량 인덱스는 훨씬 높습니다.,125V의 1000A, 250V의 35~1500A, 이는 피지의 명소 전류에 달려 있습니다. SMT 칩 피지의 중단 용량은 항상 50A 정도입니다.
