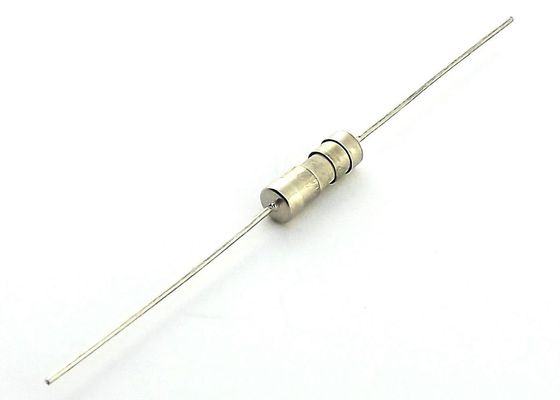

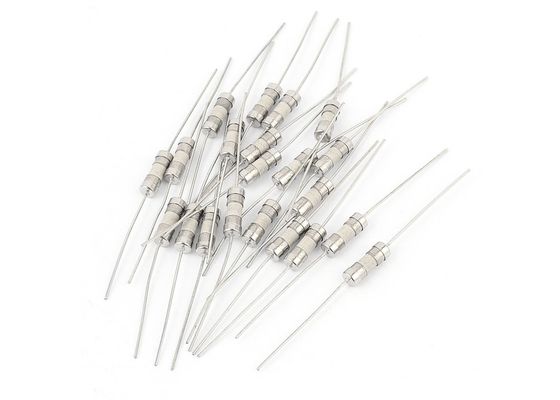

빠른 반응 축성 납 비 재설정 일회용 세라믹 튜브 퓨즈 2.5A 250VAC 3.6x10mm 빠른 불 단장
설명
아올리텔 HFP 가속 작용 3.6 x 10mm 축성 납 퓨즈로 세라믹 튜브와 캔 구리 축성 전선을 갖춘 1 조각 니켈 접착 끝 뚜?? 으로 구성되었습니다. 작은 3.6 x 10mm 크기는 더 높은 I2t 값을 제공하면서 전통적인 오버 캐핑을 제거함으로써 더 많은 설계 유연성을 제공합니다..
- - - - - - - - -
다운로드________
운영 특성
|
앰페어 등급의 % (in) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 Mi |
| 200% * | 최대 60초 |
인증서
|
정압 등급 |
에이전시 |
암페르 범위 |
에이전시 파일 번호 |
| 125V/250V | UL | 250mA ~ 5A | E340427 ((JDYX) |
| C-UL | 250mA ~ 5A | E340427 (JDYX7) |
사양
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
||
| UL | cUL |
PSE |
|||||
| HFP 0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0015 | ○ | ○ | ○ |
| HFP 0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.0025 | ○ | ○ | ○ |
| HFP 0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ | ○ | ○ |
| HFP 0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.0065 | ○ | ○ | ○ |
| HFP 0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.010 | ● | ● | ○ |
| HFP 0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.018 | ● | ● | ○ |
| HFP 0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.020 | ● | ● | ○ |
| HFP 0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.025 | ● | ● | ○ |
| HFP 0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.035 | ● | ● | ○ |
| HFP 0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.060 | ● | ● | ○ |
| HFP 0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.150 | ● | ● | ○ |
| HFP 0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.350 | ● | ● | ○ |
| HFP 0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 0.5 | ● | ● | ○ |
| HFP 1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 0.6 | ● | ● | ○ |
| HFP 1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 1.2 | ● | ● | ○ |
| HFP 1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 1.6 | ● | ● | ○ |
| HFP 1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 1.8 | ● | ● | ○ |
| HFP 1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 2.4 | ● | ● | ○ |
| HFP 1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 3.2 | ● | ● | ○ |
| HFP 1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 6.0 | ● | ● | ○ |
| HFP 1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 7.0 | ● | ● | ○ |
| HFP 1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 7.5 | ● | ● | ○ |
| HFP 1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 8.0 | ● | ● | ○ |
| HFP 1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 15 | ● | ● | ○ |
| HFP 1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 24 | ● | ● | ○ |
| HFP 1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 28 | ● | ● | ○ |
| HFP 1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 36 | ● | ● | ○ |
| HFP 1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 38 | ● | ● | ○ |
| HFP 2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 42 | ● | ● | ○ |
| HFP 2150A/B | 15A | 250V/125V | 50A@125V/250VAC | 45 | ○ | ○ | ○ |
차원(mm)
|
아니죠 |
부분 이름 |
소재 |
| 1 |
캡 |
금속, 금속, 금속 |
| 2 |
몸체 |
투명하지 않은 세라믹 튜브 |
| 3 |
피지 원자 |
합금 |
| 4 |
납선 |
금속 금속 |
특징
• 단장, 축적 납, 빠른 작용 피지
• 3.6 x 10mm 물리적 크기
• 세라믹 튜브, 니켈 접착 된 청동 끝 뚜?? 구조
• 구리 원자선 선
• RoHS 불만, 납 및 하로겐 무료
• UL/CSA 248 표준에 따라 설계
• 신속 한 작용, 세라믹 인체 피지 팩
• 0.10 ~ 15 Ampere의 등급으로 제공됩니다.
평균 시간 전류 곡선
시간 2초
전류AMPER
온도 리레이팅 곡선
설치 권고

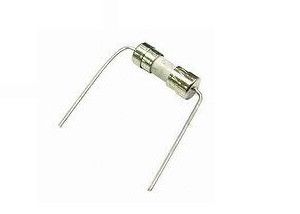

A: 다음 그림과 같이 설치 방법을 제안합니다.
| a. |
수평 설치 |
|
| b. |
수직 설치 |
|
|
권장 용접 매개 변수 |
용접기 온도: 260°C 최대 용접기 체류 시간: 2~5초
용접철 온도: 350±5°C 가열시간: 최대 5초 |
|
왜 안전기의 DCR는 10% 이상의 부하와 25°C의 주변 온도에서 측정되어야 하는가?
피지트의 내적 저항은 회로에서 소비되는 전력을 반영하는 지수입니다. 저항이 높을수록 더 많은 전력이 소비됩니다. 피지트에 대해,두 개의 매개 변수를 사용하여 이 인덱스를 확인할 수 있습니다.: 전압 하락 또는 냉각 저항.
전압 하락: 퓨징 요소가 가등 전류 하에서 열 균형에 도달 한 후 전압 하락 판독. 그것을 측정하기 위해 가등 전류를 피지에 적용하고 판독이 안정 될 때까지 기다립니다.몇 분 걸릴지도 모릅니다.조금 불편하고 시간이 많이 걸립니다.
감기 저항: 감기 저항의 판독은 기본적으로 부하 조건 없이 쉽고 빠르게 합니다.
따라서 냉저기 방법은 항상 피지 검사를 위해 선호됩니다. 10% 이하의 부하는 기본적으로 부하 또는 난방 상태를 의미하지 않습니다.그래서 열 균형 과정이 없습니다., 주위 온도 자체는 피지 성능에 특정 영향을 미칩니다. 피지의 모든 성능 지수는 일반적인 대기 조건, 즉 25 ° C의 매개 변수입니다.피질의 냉소 저항력, 위 조건에서 측정되지 않으면 정확하지 않을 수 있습니다.
