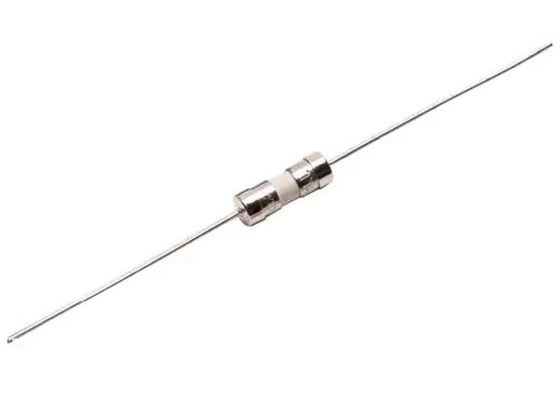

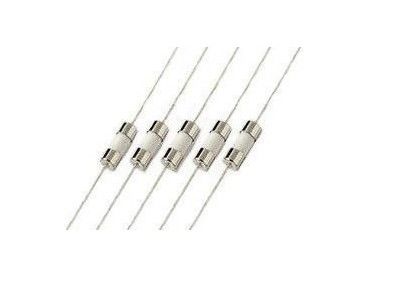

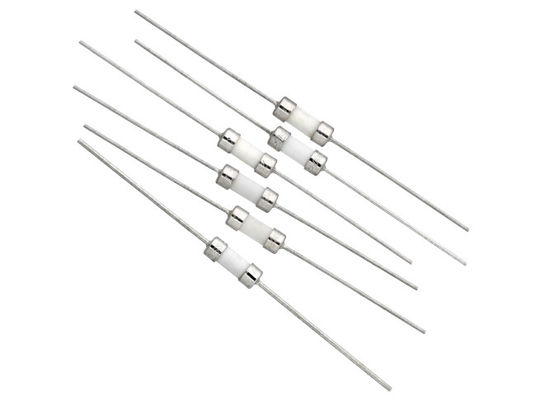

니켈 접착 된 청동 모자 3x10mm 실린더 리드 타임 레이그 세라믹 튜브 피우 1.6A 250VAC 보드 마운트 UL 승인
신청서
1차 회로 보호:
• 전력 공급 장치
• LED 및 일반 조명
• 소비자 전자제품
• 데스크톱, 노트북 및 노트북
• 시험 장비
- - - - - - - - -
다운로드________
제품 설명
• 시간적 지연
• IEC60127-3에 따라 설계
• 니켈로 덮인 청동 단일 끝 뚜?? 건설
• 3.6mm x 10mm의 컴팩트 디자인으로 적은 사용량
보드 공간
• 알로겐, 납 없는, RoHS 준수
차원(mm)
| 납 없이 | |
| 원자력 선도 | |
전기 성능A=250V,B=125V
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
||
| UL | cUL |
PSE |
|||||
| HTP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ | ○ | ○ |
| HTP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.010 | ○ | ○ | ○ |
| HTP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.025 | ○ | ○ | ○ |
| HTP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.035 | ○ | ○ | ○ |
| HTP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.056 | ○ | ● | ○ |
| HTP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.10 | ○ | ● | ○ |
| HTP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.12 | ○ | ● | ○ |
| HTP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.15 | ○ | ● | ○ |
| HTP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.25 | ○ | ● | ○ |
| HTP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.35 | ○ | ● | ○ |
| HTP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.55 | ○ | ● | ○ |
| HTP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.70 | ○ | ● | ○ |
| HTP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1.1 | ○ | ● | ○ |
| HTP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ○ | ● | ○ |
| HTP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3.8 | ○ | ● | ○ |
| HTP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4.2 | ○ | ● | ○ |
| HTP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6.2 | ○ | ● | ○ |
| HTP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ○ | ● | ○ |
| HTP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ○ | ● | ○ |
| HTP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ○ | ● | ○ |
| HTP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ○ | ● | ○ |
| HTP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ○ | ● | ○ |
| HTP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ○ | ● | ○ |
| HTP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 54 | ○ | ● | ○ |
| HTP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 58 | ○ | ● | ○ |
| HTP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 59 | ○ | ● | ○ |
| HTP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 63 | ○ | ● | ○ |
| HTP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 65 | ○ | ● | ○ |
| HTP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 68 | ○ | ● | ○ |
| HTP2100A/B | 12A | 250V/125V | 50A@125V/250VAC | 72 | ○ | ○ | ○ |
전기적 특성
|
앰페어 등급의 % (in) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 |
| 200% * | 최대 60초 |
환경 데이터
| 작동 온도 | -55 °C ~ +125 °C (디레이팅 포함) |
| 열 충격 |
MIL-STD-202G, 방법 107G 시험 조건 B (65 °C에서 +125 °C까지 5회) |
| 진동 | MIL-STD- 202G, 방법 201A |
| 습도 | MIL-STD-202G, 방법 103B, 시험 조건 A |
| 소금 스프레이 | MIL-STD- 202G, 방법 101D, 시험 조건 B |
일회용 피질과 재설정 가능한 피질의 유사성과 차이점은 무엇일까요?
복원 가능한 피지는 본질적으로 PTC 열역입니다. 작동 원칙 때문에 피지와 완전히 다릅니다.그것은 PTC 물질의 저항이 온도와 긍정적으로 상관되어 커리 지점에서 점프하기 때문에 회로를 보호합니다..
유사성: 둘 다 과류 보호 회로에 사용될 수 있으며 여러 가지 유사한 분야와 상황에 적용 될 수 있습니다. 둘 다 사용되거나 일부 상황에서 교체 될 수 있습니다.예를 들어, 두 제품 모두 배터리 보호 애플리케이션에 탁월합니다. 과류 보호 요구 사항이 그렇게 엄격하지 않은 곳.특정 IC 및 중요한 구성 요소 또는 전력 입출력 끝을 보호하기 위해, 일회용 안전 장치 만이 적합 할 수 있습니다. 이러한 부품의 임피던스 요구 사항도 더 높습니다.PTC 열매 주름은 제품들이 과열 또는 과류 보호로 인해 손상되지 않도록 해야 하는 경우에 가장 좋은 선택이 될 것입니다.그러나 대부분의 경우 두 제품은 크게 다르거나 서로 대체할 수 없습니다. 다음 표는 두 가지의 주요 차이점을 보여줍니다.
유사성과 차이로 인해 두 제품은 다른 용도로 시장에서 사용할 수 있습니다.
| 1회 피지 | 재설정 가능한 PTC 피지 | |
| 내부 저항 | 작은 | 크다 |
| 전류 감수성 | 높은 | 낮은 |
| 반응 시간 | 빨리 | 낮은 |
| 노화율 | 천천히 | 빨리 |
| 누출 전류 | 아무 것도 | 네 |
| 안전성 | 강한 | 약한 |
| 적용 범위 | 넓은 | 좁은 |
