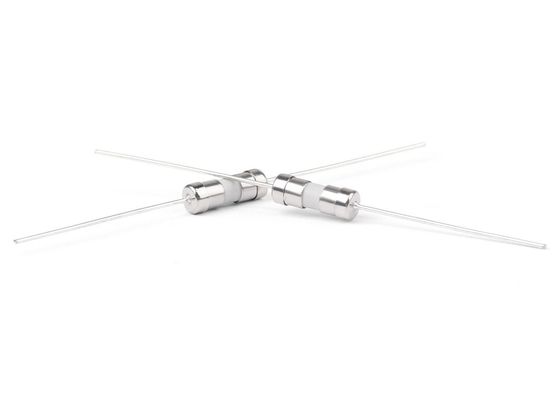

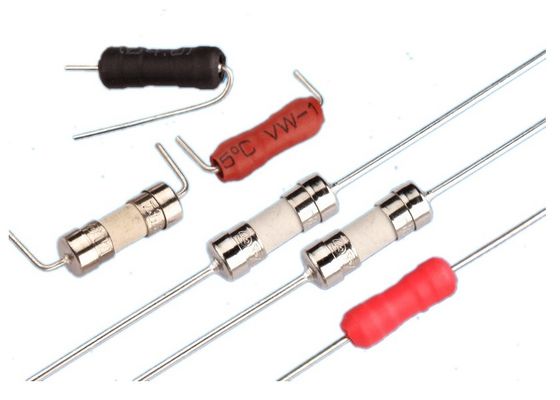

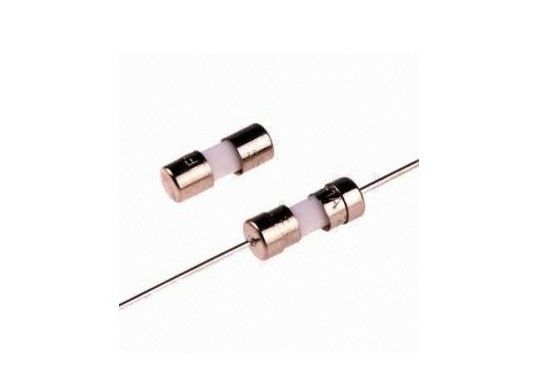

IEC 표준 250V 3.6x10mm 5x20mm 6x30mm 빠른 호흡 세라믹 튜브 피우스 소형 카트리지 피우스 5A
신청서
- 디지털 소비자 전자제품
- 전원 공급 장치
- 신성한 빛
- UPS
- 통신장치
- - - - - - - - -
다운로드________
차원(mm)
| 수축 납 | |
|
| 카트리지 퓨즈 | |
|
특징
• UL/CSA 248 표준에 따라 설계되었습니다.
• 콤팩트 한 패키지에 있는 빠른 작용, 세라믹 보스 피지.
• 이 공간 절감 피지 는 조명, 전원 공급 및 어댑터 용품 에 이상적 으로 적합 합니다.
• 표준: UL 248 -1 / -14에 따라
에이전시 승인
|
정압 등급 |
에이전시 |
암페르 범위 |
에이전시 파일 번호 |
| 125V/250V | UL | 250mA ~ 5A | E340427 ((JDYX) |
| C-UL | 250mA ~ 5A | E340427 (JDYX7) |
사양
A=250V, B=125V
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
||
| UL | cUL |
PSE |
|||||
| PFU0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0015 | ○ | ○ | ○ |
| PFU0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.0025 | ○ | ○ | ○ |
| PFU0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ | ○ | ○ |
| PFU0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.0065 | ○ | ○ | ○ |
| PFU0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.010 | ● | ● | ○ |
| PFU0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.018 | ● | ● | ○ |
| PFU0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.020 | ● | ● | ○ |
| PFU0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.025 | ● | ● | ○ |
| PFU0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.035 | ● | ● | ○ |
| PFU0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.060 | ● | ● | ○ |
| PFU0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.150 | ● | ● | ○ |
| PFU0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.350 | ● | ● | ○ |
| PFU0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 0.5 | ● | ● | ○ |
| PFU1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 0.6 | ● | ● | ○ |
| PFU1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 1.2 | ● | ● | ○ |
| PFU1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 1.6 | ● | ● | ○ |
| PFU1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 1.8 | ● | ● | ○ |
| PFU1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 2.4 | ● | ● | ○ |
| PFU1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 3.2 | ● | ● | ○ |
| PFU1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 6.0 | ● | ● | ○ |
| PFU1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 7.0 | ● | ● | ○ |
| PFU1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 7.5 | ● | ● | ○ |
| PFU1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 8.0 | ● | ● | ○ |
| PFU1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 15 | ● | ● | ○ |
| PFU1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 24 | ○ | ○ | ○ |
| PFU1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 28 | ○ | ○ | ○ |
| PFU1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 36 | ○ | ○ | ○ |
| PFU1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 40 | ○ | ○ | ○ |
| PFU2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 45 | ○ | ○ | ○ |
| PFU2150A/B | 15A | 250V/125V | 50A@125V/250VAC | 50 | ○ | ○ | ○ |
전기적 특성
|
앰페어 등급의 % (in) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 |
| 200% * | 최대 60초 |
포장
1) 양
폴리백당 500개
내부 상자당 10개의 폴리백
4개의 내부 상자 1개의 외부 상자
2) 크기
| A. 내부 상자: | B. 외면 카튼: |
| L240±2 * W170±2 * H110±2 | L390±5 * W240±5 * H250±5 |
|
|
|
세라믹 피지 를 시험 하는 방법
세라믹 안전 장치는 전기 과부하 또는 급류가 발생하면 전기 공급을 중단하는 안전 장치로 작용합니다. 내부, 얇은,가전이나 다른 전기 장치에 손상을 방지하기 위해 철 필라멘트가 녹아 전기 전류를 중지합니다.주택 소유자는 유리 피지 펌프가 부딪혔는지 가시 검사를 통해 판막에 파열이 있고 피지 펌프 중앙에 갈색 변색이 있는지 확인할 수 있습니다.하지만시력 검사를 통해 손상을 보이지 않습니다. 세라믹 피지 테스트는 피지 폭발 여부를 알 수있는 유일한 방법입니다.
| 1단계 | 가전 또는 다른 전기 장치에 있는 전원 공급을 끄십시오. 장치에 플러그가 있는 경우 전원 케이블을 떼십시오. |
| 2단계 | 옴미터 또는 멀티미터 다이얼을 0으로 설정하십시오. 멀티미터는 볼트와 옴을 모두 읽습니다. 멀티미터를 사용하는 경우 멀티미터를 옴 설정으로 설정하십시오. |
| 단계 3 | 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검정 검 |
| 단계 4 | 오프미터 디스플레이를 읽으십시오. 디스플레이가 바늘을 0으로 표시하거나 디지털 디스플레이가 0을 표시하면 피지트가 잘 작동합니다.0 이상의 다른 판독은 피지 더 이상 작동하지 않고 터졌다는 것을 나타냅니다.. |
