RTD 클래스 B PT100 플래티넘 저항 마이크로 온도 센서 2미터 길이 6x50mm 스테인리스 스틸 304 하우징
연구개발을 이용하는 이점
RTD는 가장 정확한 온도 센서 중 하나입니다. 그것은 좋은 정확도를 제공하는 것뿐만 아니라 우수한 안정성과 반복성을 제공합니다.대부분의 OMEGA 표준 RTD는 DIN-IEC 클래스 B를 준수합니다.또한 RTD는 전기 소음에도 상대적으로 면역적이며 따라서 산업 환경, 특히 모터 주변에서 온도 측정에 적합합니다.발전기 및 기타 고전압 장비.
- - - - - - - - - - -
다운로드________
크기 (mm)
| 아니 | 소재 이름 | 항목/PN |
| 1 | 주택 | Φ6.0×50mm 스테인리스 스틸 (SUS304) |
| 2 | 원소 | 플래티넘 저항: PT100 (B급) |
| 3 | 코팅 | 에포시 樹脂 |
| 4 | 납 와이어 | PVC 80°C AWG24*2 ((붉고 흰색) OD5.2 (그레이) |
| 5 | 터미널 | E0508 튜버 단열 단말기 (붉은색) |
| P/N | 0°C (Ω) 의 명목 저항 | 저항 0°C에서 허용 | 허용도급 | 전압 테스트를 견딜 수 있습니다 (Sec) | 단열 저항 (MΩ) | 작동 온도 범위 |
| Pt100 | 100 | ±0.30°C | B | 2S를 위해 AC1750V 사이의 껍질 및 전선, 고장없이 플래시오버 현상 | 껍질과 전선 사이의 DC500V, 물 > 100MΩ 단열 저항 측정 | -45°C~180°C |
저항 온도 차트
|
T (°C) |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 저항 (Ω) | ||||||||||
| -50 | 80.31 | |||||||||
| -40 -30 - 20 -10 0 |
84.27 88.22 92.16 96.09 100.00 |
83.87 87.83 91.77 95.69 99.61 |
83.48 87.43 91.37 95.30 99.22 |
83.08 87.04 90.98 94.91 98.83 |
82.69 86.64 90.59 94.52 98.44 |
82.29 86.25 90.19 94.12 98.04 |
81.89 85.85 89.80 93.73 97.65 |
81.50 85.46 89.40 93.34 97.26 |
81.10 85.06 89.01 92.95 96.87 |
80.70 84.67 88.62 92.55 96.48 |
| 0 10 20 30 40 |
100.00 103.90 107.79 111.67 115.54 |
100.39 104.29 108.18 112.06 115.93 |
100.78 104.68 108.57 112.45 116.31 |
101.17 105.07 108.96 112.83 116.70 |
101.56 105.46 109.35 113.22 117.08 |
101.95 105.85 109.73 113.61 117.47 |
102.34 106.24 110.12 114.00 117.86 |
102.73 106.63 110.51 114.38 118.24 |
103.12 107.02 110.90 114.77 118.63 |
103.51 107.40 111.29 115.15 119.01 |
| 50 60 70 80 90 |
119.40 123.24 127.08 130.90 134.71 |
119.78 123.63 127.46 131.28 135.09 |
120.17 124.01 127.84 131.66 135.47 |
120.55 124.39 128.22 132.04 135.85 |
120.94 124.78 128.61 132.42 136.23 |
121.32 125.16 128.99 132.80 136.61 |
121.71 125.54 129.37 133.18 136.99 |
122.09 125.93 129.75 133.57 137.37 |
122.47 126.31 130.13 133.95 137.75 |
122.86 126.69 130.52 134.33 138.13 |
| 100 110 120 130 140 |
138.51 142.29 146.07 149.83 153.58 |
138.88 142.67 146.44 150.21 153.96 |
139.26 143.05 146.82 150.58 154.33 |
139.64 143.43 147.20 150.96 154.71 |
140.02 143.80 147.57 151.33 155.08 |
140.40 144.18 147.95 151.71 155.46 |
140.78 144.56 148.33 152.08 155.83 |
141.16 144.94 148.70 152.46 156.20 |
141.54 145.31 149.08 152.83 156.58 |
141.91 145.69 149.46 153.21 156.95 |
| 150 160 170 180 190 |
157.33 161.05 164.77 168.48 172.17 |
157.70 161.43 165.14 168.85 172.54 |
158.07 161.80 165.51 169.22 172.91 |
158.45 162.17 165.89 169.59 173.28 |
158.82 162.54 166.26 169.96 173.65 |
159.19 162.91 166.63 170.33 174.02 |
159.56 163.29 167.00 170.70 174.38 |
159.94 163.66 167.37 171.07 174.75 |
160.31 164.03 167.74 171.43 175.12 |
160.68 164.40 168.11 171.80 175.49 |
| 200 | 175.86 | 176.22 | 176.59 | 176.96 | 177.33 | 177.69 | 178.06 | 178.43 | 178.79 | 179.16 |
기술 데이터 - 반응 시간
플래티넘 얇은 필름 RTD 온도 센서 요소
T1에서 T2의 온도 전환이 100%일 때 물과 정지 공기의 63.2% (시간 상수) 및 90%의 온도 전환에 대한 반응 시간은 다음과 같습니다.
| 유형 | 크기 | 믹스 물 | 아직 공기가 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 630.2% | 90% | 630.2% | 90% | ||||||
| 플래티넘 얇은 필름 RTD 온도 센서 요소 | 1632 | 0.3 | 0.7 | 4.3 | 9.9 | ||||
| 2005 | 0.4 | 0.9 | 4.8 | 11.1 | |||||
| 소재의 종류 | 얇은 필름 RTD 온도 센서 요소 |
|---|---|
| 시험 시간. | T1: 낮은 TEMP.T2: HIGH TEMP T2: HIGH TEMP T1: 낮은 TEMP. |
| 시험 방법 | 제품의 측정점은 실온으로 설정됩니다. 그러면 반응 시간은?시간 상수에서 측정하고 방온과 충분한 온도 차이를 갖는 물과 정지 공기 안에 넣은 후 반응 시간의 90%즉시 반응 시간은 T1의 평균입니다. T2 및 T2T1 |
| 표준 | JIS C1604 RTD |
통보
이 데이터는 지정된 환경에서 측정됩니다.
실제 측정 환경과 조건에 따라 결과는 다를 것입니다.
PT100 요소 사양
| 제품 코드 | CRZ1632R-100 |
|
|
|---|---|---|---|
| 클래스 | F0.1 ((1/3B), F0.15 ((A), F0.3 ((B), F0.6 ((2B) | ||
| TEMP. 범위 | F0.1 ((1/3B) | -20에서 150 (-4~+302F) |
|
| F0.15 (A) | -40~300 (-40~+572 F) |
||
| F0.3 (B) | -70에서 400 (-94~+752F) |
||
| F0.6 ((2B) | -70에서 400 (-94~+752F) |
||
| DIMENSION ((mm) (WxLxH) | 1.6x3.2x11 | ||
| 원소 번호 | 싱글 | ||
| 저항 값 | Pt 100 | ||
| 측정 전류 | 1mA 미만 | ||
| 납 와이어의 재료 | 오플레이트 니켈 | ||
| 납 가이어의 차원 (mm) (DxL) |
φ0.2x11 | ||
| 온도 저항 계수 (TCR) | 0.003851 | ||
| 안정성 | 200, 1000 시간 |
R0 <00.02% |
|
| 400, 1000 시간 |
R0 <00.04% |
||
| 응답 시간 (90% 응답) |
에어 | 물 |
|
|---|---|---|---|
| V=1.0m/s | V=3.0m/s | ||
| 10 | 7 | 0.3 | |
| 자발적인 난방 | 조건 | 자발적인 난방) |
||
|---|---|---|---|---|
| 0.5mA | 1mA | (2mA) * | ||
| MgO 없는 정지 공기 | - | 0.10 | 0.49 | |
| MgO 분말과 함께 | - | 0 | 0.08 | |
*Pt100의 2mA가 표준 이상입니다.
자주 묻는 질문
RTD 프로브는 100오hm 플래티넘 유럽 곡선 요소 (알파 = 0.00385) 로 만들어집니다.

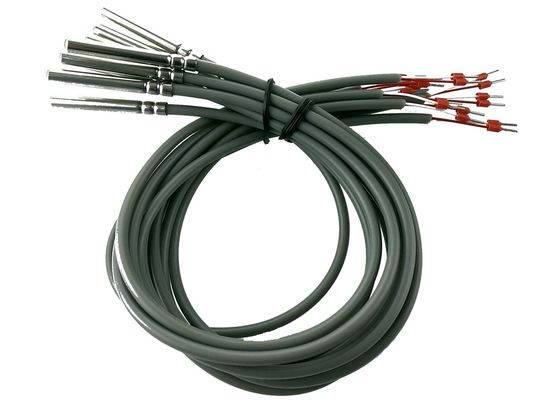

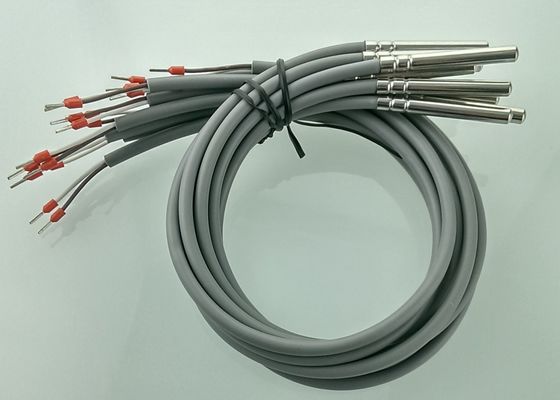

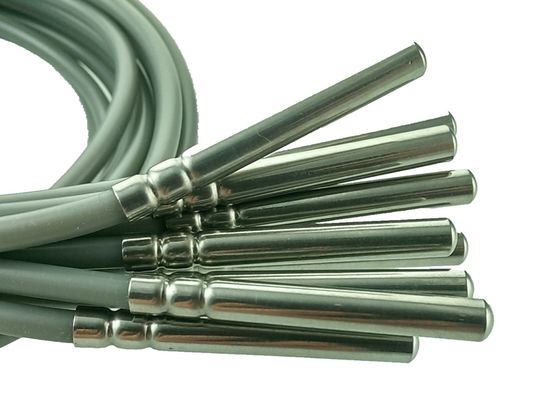

제품 사진
