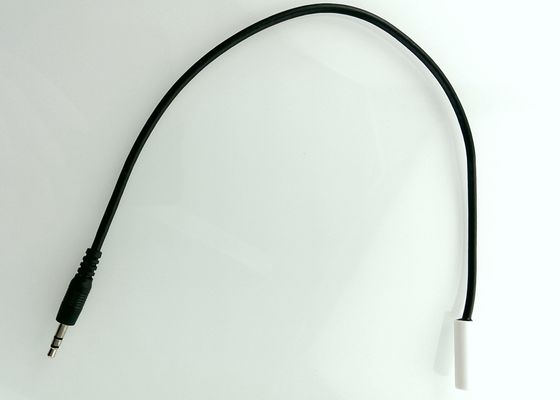

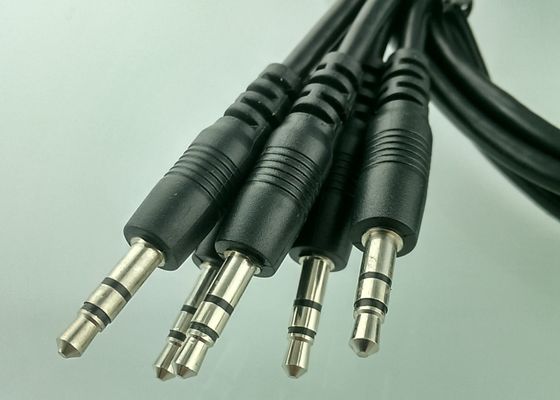

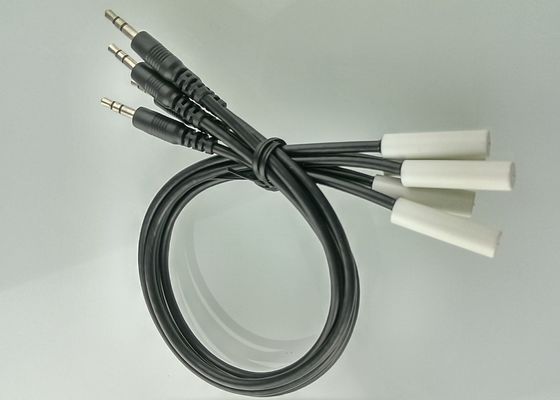

Arduino 3.5mm 오디오 잭을 가진 개인 지도 어항 디지털 온도계 방수 DS18B20 마이크로 온도 감지기 300mm


아두이노 튜토리얼 물고기 탱크 디지털 온도계 방수 DS18B20 마이크로 온도 센서 300mm 3.5mm 오디오 잭


적용
온도 조절 장치; 산업 시스템; 소비자 제품; 온도 측정기; 열에 민감한 시스템, 물고기 탱크 (염수 환경)

- - - - - - - - - - - 다운로드________


크기 (mm)




내부 배선 다이어그램



핀 1 검정 GND로 용접
핀 2 흰색 DQ로 용접;
핀 3 레드 VDD로 용접


자료 목록




설명

이것은 Maxim IC의 최신 DS18B20 디지털 온도 센서입니다. 9에서 12비트 정확도로 C도, -55C에서 125C (+/-0.5C) 를 보고합니다.각 센서는 고유 한 64 비트 시리즈 번호가 그 안에 새겨져 있습니다 - 하나의 데이터 버스에서 사용 될 수 있는 센서 대량의 허용이것은 많은 데이터 로깅과 온도 제어 프로젝트의 초석이 되는 멋진 부분입니다.


구조

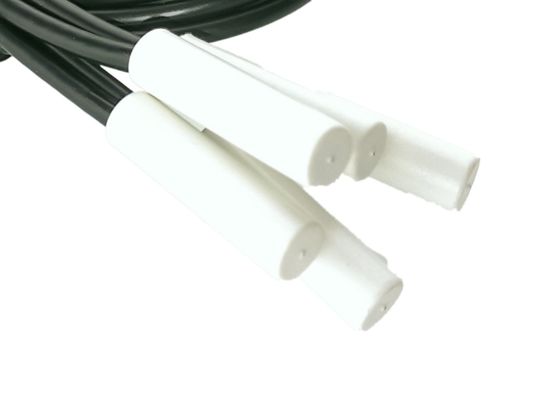

DS18B20는 금속 및 방수 하우스에 포장 된 방수 온도 센서입니다.단 하나의 전선을 이용해서 한 코드에 최대 127개의 센서를 넣고 단 하나의 전선을 이용해서 127개의 다른 장소에서 온도를 측정할 수 있습니다.!


특징

주변 온도 범위 벽 장착
고충격 ABS 플라스틱 장착장
표면 또는 벽에 장착
Maxim DS18S20와 함께 사용할 수 있습니다.
외부 전원이 필요하지 않거나 더 빠른 작동을 위해 선택적으로 전원을 공급 할 수 있습니다.
자동 고유 장치 주소
폭 넓은 온도 측정 범위: -55°C ~ +125°C (-67°F ~ +257°F)
Ds18b20 온도 센서 칩을 채택, 높은 정확성 및 민감
칩의 각 핀은 열에 의해 분리된다 수축 파이프와 내부에 접착제로 밀폐, 단전 및 방수 방지
환경, 실험실, 냉장고, 자동차, 온실 온도 모니터링을 위한 이상적인 선택
유연성 저항, 더 나은 열 전도성.
전원 공급 범위: 3.0V ~ 5.5V
작동 온도 범위: -55°C ~ +125°C (-67°F ~ +257°F)
저장 온도 범위: -55°C ~ +125°C (-67°F ~ +257°F)
정확도는 -10°C에서 +85°C까지: ±0.5°C


사양


온도 범위 ():	-55 oC ~ 125 oC
정확도 (-10 oC ~ +85 oC):	-0.5 oC ~ +0.5 oC
정확도 (-55 oC ~ +122 oC):	-2 oC ~ +2 oC
해상도 (DS18S20)	0.5 oC
해상도 (DS18B20) - 프로그래밍 가능:	0.0625 또는 0.5 oC
공급 전압:	30.0~5.5볼트
액티브 전류:	1 밀리 앰프
대기 전류:	100 나노 앰프
입력 로직 높음:	2.2~5.5볼트
입력 로직 낮은:	-0.3 - +0.8 볼트
크기 (L X W X D):	20.40 x 1.85 x 0.93 인치





이 가이드는 DS18B20 단선 온도 센서를 회로 파이썬 보드에 연결하고 몇 가지 간단한 회로 파이썬 모듈을 사용하여 파이썬 코드에서 온도를 읽는 방법을 탐구합니다.



DS18B20와 같은 온도 센서는 최소한의 하드웨어와 배선으로 온도를 측정할 수 있는 장치입니다.이 센서는 디지털 프로토콜을 사용하여 아날로그에서 디지털 변환기 또는 기타 추가 하드웨어의 필요없이 개발 보드에 직접 정확한 온도 판도를 전송합니다.여러분은 방수 및 고온 탐사기와 같은 다양한 형태의 일선 센서를 얻을 수 있습니다. 이것은 다양한 프로젝트와 응용분야에서 온도를 감지하는 데 완벽합니다.그리고 이 센서는 일선 프로토콜을 사용하기 때문에 당신은 심지어 같은 핀에 연결된 여러 가지를 가질 수 있습니다단지 몇 개의 연결과 몇 개의 서킷파이썬 코드로 당신은 단숨에 온도를 감지 할 것입니다!





DS18B20 프로그래밍 가능한 해상도 1선 디지털 온도 측정기



상세한 데이터 셰이트를 위해, 여기 PDF를 다운로드하십시오:- - - - 다운로드________
