표면 장착 나사 론드 어셈블리 링 루그 NTC 온도 터미널 마이크로 온도 센서 100KOhm 3950
특징
표준으로 10kΩ NTC 열매
1% 정확도
M4 및 M6 링 러그 터미널
1m의 PFA 유연 납
낮은 열 경사 (< 0.05 K/K) 니켈 전도기 및 낮은 프로필 폐쇄 링 혀의 사용으로 인해
폭 넓은 온도 범위 -55°C ~ +125°C
25°C의 저항 값은 4.7KΩ에서 100KΩ까지, 허용값은 ±1%까지 낮습니다.
- - - - - - - - - - -
다운로드________
크기 (mm)
| NTC 열매기 | R25=100KΩ±1% B25/50=3950±1% |
| 캡슐화 | 에포시 樹脂 (흑색) |
| 주택 | Φ5.0×12×24 구리 니켈 접착 |
| 케이블 | L=150mm AWG24 125°C 300V (흑색) |
| 터미널 | XH-2Y / XH-2.54 |
전기 성능
| R25 | 100KΩ±1% |
| B25/50 | 3950±1% |
| 분산 요인 | 1mW/C |
| 응답 시간 | 10초 |
| 작동 온도 | -30~+125C |
| 맞춤형 | 사용 가능 |
일반
우리의 NTC 열전도 탐사 장치는 온도를 감지하는 데 매우 정확한 특수 제조 된 금속 산화물 세라믹 물질로 제조됩니다.사용자 지정 디자인 기능으로 다양한 하우징에서 사용할 수 있습니다..
정밀 NTC 온도 센서, 반지 터미널 럭과 유연한 납 유선, 표면 장착용이 범위 온도 센서는 틴 접착 구리 반지 럭 단말기를 통해 쉽고 안전한 표면 장착을 위해 만들어집니다., M4 & M6 스톱과 함께 사용할 수 있습니다. 그것은 빠른 응답과 뛰어난 장기 안정성과 정확성을 가진 교환 가능한 10k 열역 요소가 있습니다.이 온도 센서는 터미널 크기에 대한 많은 옵션으로 주문 제작 될 수 있습니다또한 2.252k, 5k, 30k, 50k 및 100kΩ에서 사용할 수 있습니다.
이점
반지 럭 단말기는 쉽고 안전하게 표면 장착을 가능하게합니다.
완전히 사용자 정의; 다양한 하우징과 납 철도 가이드를 제공합니다.
빠른 응답 시간
PT100 열쌍에 대한 높은 안정성 대체를 제공; 초기 전기 값에서 최소한의 오차를 경험
열시간 상수는 5초일 수 있습니다.
1500 VAC (1초) 의 전기 단열 전압 등급
AEC-Q200 자격
요청에 따라 사용자 정의 가능
적용
전기 모터
HVAC 시스템
OEM 생산량
배터리 팩 열 관리
히트 싱크 열 관리
전력 공급 및 변환
자동차 시스템
산업 시스템
시험 및 측정 시스템
가전제품

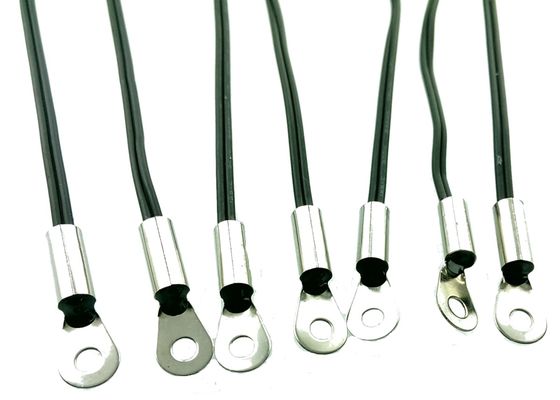

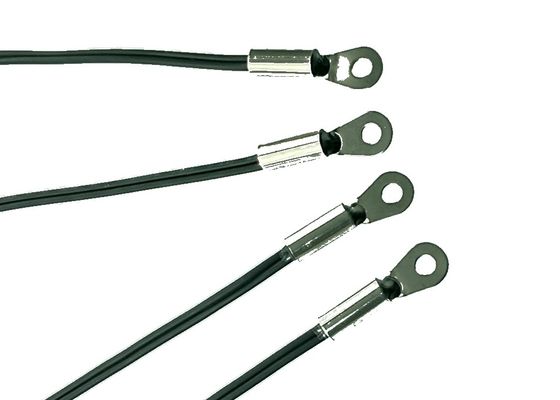

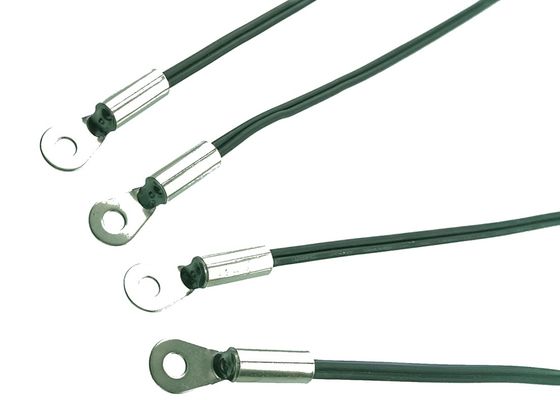

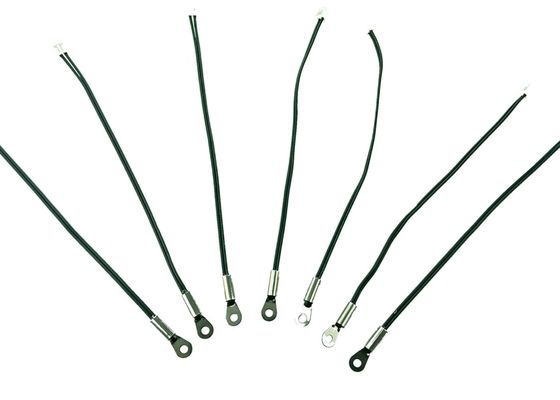

실제 제품 사진
적용 고려 사항
A. 크기와 성능
B. Thermal inertia of the measurement object For accurate measurement it is necessary to ensure that the measurement object cannot experience a temperature change more quickly then the sensor can record it.
C. 최적 위치 연계 단말 센서의 기능적 구성 요소는 배럴 내부에 배치 된 열역이다. 가장 높은 측정 정확성과 가장 빠른 응답을 위해,배럴은 측정 표면과 열 접촉을 해야 합니다..
D. 일반 참고 1 특이하게 빠른 반응과 측정 정확성이 필요한 응용 프로그램에는 링 터미널 센서가 적합하지 않습니다.이러한 경우 JC-F 시리즈 센서 (파이프 클립) 를 참조해야 합니다.이 타입 JC 센서에 대한 자세한 정보는 Amphenol Advanced Sensors 엔지니어링에 문의하세요.일반 참고 2 반지 단말 센서는 액체에 잠겨있을 때 사용하도록 설계되지 않습니다., 물 또는 기름 기반.
잠재적인 응용
안전하고 최적의 기능을 위한 전기차 및 하이브리드 전기차 배터리 팩 응용
|
|
| 일반 엔진 블록, 실린더 헤드 애플리케이션 등 | 전력 관리: 트랜스포머, 피지 박스, 인버터, 스위칭 장치 등 |
|
전력 관리: 트랜스포머, 피지 박스, 인버터, 스위칭 장치 등 |
