클립 스프링 통합 커넥터 G18 벽에 장착 된 응축 가스 보일러에 대한 초조형 프로브 마이크로 온도 센서
전반적인 설명
가스 보일러 온도 조절을 위해 일반적으로 매우 빠른 열 반응이 필요합니다. 이것은 충분한 양을 공급하는 데 도움이되는 뜨거운 물의 정확한 온도 조절을 보장합니다.보일러의 효율을 극대화하고 또한 굽는 가능성을 피합니다..
우리는 많은 침수 및 클립 온도 센서를 가지고 있습니다. NTC 열전istor가 센서의 끝부분에 위치하고 있습니다.이것은 테르미스토르에 열 경로를 줄이고 따라서 응답 시간을 최소화.
스퀴드 스레드 보스 디자인, 파이프에 대한 표면 센서 고정 및 간단한 푸시-피트 / 클립-인 버전은 모두 업계 표준 커넥터 옵션 또는 선호하는 경우 비행 전선을 사용할 수 있습니다.
(주) (주)
다운로드________
모델 사양

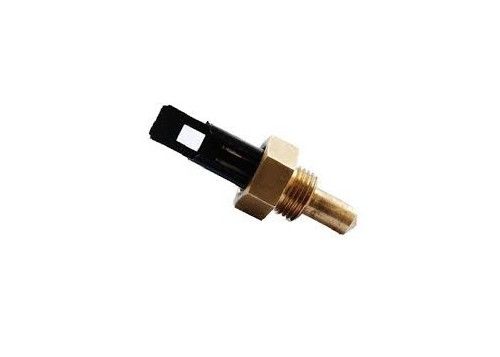

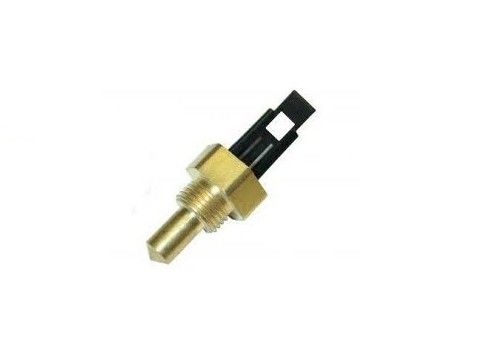

A: P/N: NSAB1103FB-43.5AT
| 아니 | 소재 이름 | 모델 설명 |
| 2-1 | 테르미스토르 | R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-2 | 선 파이프 | 28AWG 검은색 PVC 선 파이프 |
| 2-3 | 튜브 | 10L PTFE 튜브 L=10mm |
| 2 ~ 4 | 껍질 | 5.5*25.0+G1/8-28 청동 껍질 (무장품 흔적 없음) |
| 2-5 | 에포시 樹脂 | J105/J106B/J05X G108/GU01/GU-Mz 검은색 |
| 2-6 | 웨이퍼 | 2.5 MSF (3114) 검은색 |

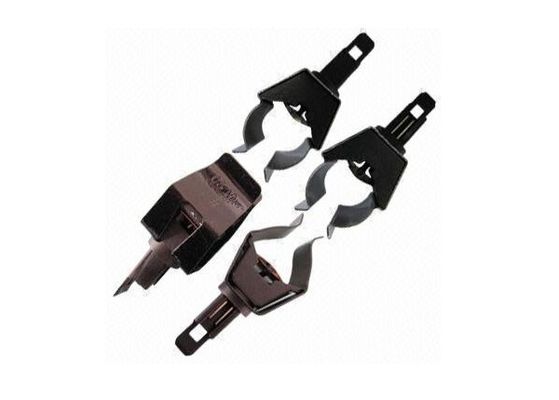

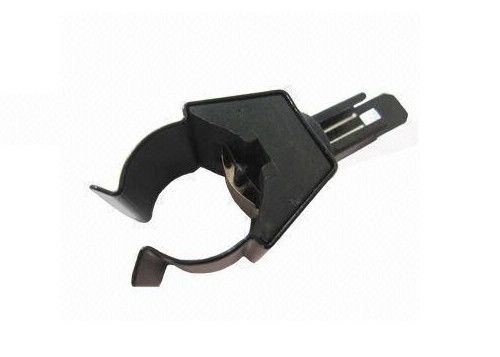

B:P/N: NSAB1103FB-57AC
| 아니 | 소재 이름 | 모델 설명 |
| 2-1 | 파이프 클램프 | #18 파이프 클램프 / 블루 진크 컬러 |
| 2-2 | 플라스틱 주택 | #18 주사형 부품/흑색/높이형 |
| 2-3 | 구리 조각 | 탄력성 광소 구리 T0.1 |
| 2 ~ 4 | 에포시 樹脂 | 유·유·유·유·유·유 |
| 2-5 | 실리콘 지방 | 열전도성 백색 실리콘 지방 |
| 2-6 | 테르미스토르 | R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-7 | 선 파이프 | 28AWG 검은색 PVC 선 파이프 |
| 2-8 | 폴리마이드 필름 | 8*15mm |
| 2-9 | 실리카 젤 | 704 실리카 젤 |
| 2-10 | 웨이퍼 | 2.5 MSF (3114) 검은색 |
C:P/N: NSAB1103FB54.5AC
| 아니 | 소재 이름 | 모델 설명 |
| 2-1 | 파이프 클램프 | #18 파이프 클램프 / 블루 진크 컬러 |
| 2-2 | 플라스틱 주택 | # 14 주사 폼 핑 부품/검은/ 높이는 종류 |
| 2-3 | 구리 조각 | 탄력성 광소 구리 T0.1 |
| 2 ~ 4 | 에포시 樹脂 | 유·유·유·유·유·유 |
| 2-5 | 실리콘 지방 | 열전도성 백색 실리콘 지방 |
| 2-6 | 테르미스토르 | R25=10Kohm±2.5% B25/85=3435±2% MF58R |
| 2-7 | 선 파이프 | 2651#28AWG 검은색 PVC 선 파이프 |
| 2-8 | 폴리마이드 필름 | 8*15mm |
| 2-9 | 웨이퍼 | 2.5 MSF (3114) 검은색 |
이점
다양한 보일러 시스템에서 물 온도를 측정하기에 적합합니다.
표준 산업형 커넥터
다양한 종류의 가닥으로 제공됩니다.
요청에 따라 사용할 수 있는 사용자 정의 허용량
R/T 곡선 범위에서 사용할 수 있습니다
온도 범위 -40oC ~ +125oC
사용 가능한 다른 RTD 요소 (플래티넘, 니켈)
뜨거운 물의 물의 온도 측정
보일러 시스템
산업 프로세스 제어
보일러 제어
특징
크립 스프링으로
일본 시부야에서 제조된 온도 센서 유리 밀폐 열역의 핵심 요소
껍질은 습기에 저항합니다.
사용 스프링 스틸 설치 브래킷, 그래서 온도 센서는 쉽게 및 편리하게 파이프에 클램프 될 수 있습니다
내구성
빠른 반응 및 습도 저항성
장기 사용에 좋은 안정성
벽에 장착 된 보일러 및 이중 용도 난방의 산업에서 널리 사용됩니다.
견고하고 콤팩트한 디자인
전반적인 신뢰성 향상
융합 연결 장치
RoHS 준수
다양한 보일러 시스템에서 물 온도를 측정하기에 적합합니다.
표준 산업형 커넥터
다양한 종류의 가닥으로 제공됩니다.
요청에 따라 사용할 수 있는 사용자 정의 허용량
R/T 곡선 범위에서 사용할 수 있습니다
온도 범위 -40oC ~ +125oC
사용 가능한 다른 RTD 요소 (플래티넘, 니켈)
사양
레지스터 저항 값: R (25°C): 10kΩ ± 1%B B (25/85°C) 의 값: 3435K± 1%
전압 테스트를 견딜 수 있습니다: 1800V AC / 3초는 깜빡임 또는 고장이 없어야합니다
단열 저항 시험: 100mΩ보다 500V DC
작동 온도: -30~125°C
칩 포장 기술: 방수 에포시 패키지
RoHS 지침을 준수합니다
포장: 1 조각/홀 x 160 점/판 x 3 판: 48 조각/박스 (확인된 소수)
다양한 보일러 시스템에서 물 온도를 측정하기에 적합합니다.
표준 산업형 커넥터
다양한 종류의 가닥으로 제공됩니다.
요청에 따라 사용할 수 있는 사용자 정의 허용량
R/T 곡선 범위에서 사용할 수 있습니다
온도 범위 -40oC ~ +125oC
사용 가능한 다른 RTD 요소 (플래티넘, 니켈)
사용 조건
작동 온도 범위: (°C) -40 125
저항의 T_ref (°C): 25
온도 정확도 (°C): ± 1에서 25 85
패키지: 브래스 몰입
