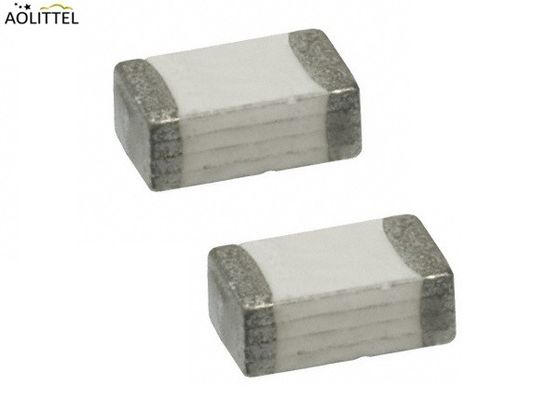

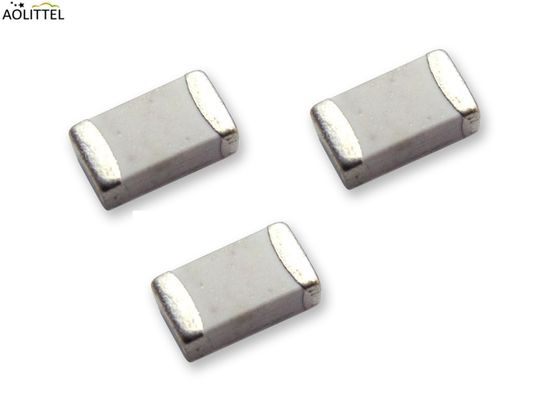

3216FF1.5-R 1206 빠른 펌프 SMD 칩 캡슐화 표면 장착 피우 32VAC DC 1.5A UL CSA RoHS 범위를 승인
이점
작은 크기와 높은 전류 등급
탁월한 온도 안정성
높은 신뢰성 및 탄력성
강한 활 억제 특성
환경 데이터
• 열 충격: MIL-STD-202, 방법 107, 시험 조건 B (-65 °C ~ +125 °C)
진동: MIL-STD-202, 방법 204, 시험 조건 C (55 Hz - 2 kHz, 10 G)
• 수분 저항성: MIL-STD-202, 방법 106,10 일 주기
● 용접성: ANSI/J-STD-002, 테스트 B
• 용매 열에 대한 추가 저항 시험: MILSTD-202G 방법 210F 조건 A
• 작동 온도: -55 oC ~ +125 oC
• AEC-Q200 자격 (250mA ~ 7A)
(주) (주)
다운로드________
일반
빠르게 작동하는 피지션은 63VDC까지 DC 전원원을 사용하는 시스템에서 과전류 보호를 제공합니다. 피지스는 단층,다층 설계는 가장 작은 발자국에서 가장 높은 보유 전류를 제공합니다., 분산 관련 노화를 줄이고 제품의 신뢰성과 탄력을 향상시키고 고온을 향상시킵니다.
이것은 노트북, 멀티미디어 장치, 휴대 전화 및 기타 휴대용 전자 장치와 같은 더 신뢰할 수 있고 고성능 소비 전자 장치의 개발을 촉진하는 데 도움이됩니다.
특징
유리 세라믹 몸체와 은 융합 요소가 있는 다층 단층 구조
은 끝으로 니켈과 순수 진료 용접
우수한 용접성을 제공합니다.
AEC-Q200 자격 (250mA ~ 7A)
급행성 표면 장착 퓨즈
최대 30AMP의 등급
탁월한 온도 및 순환 특성
리플로우 및 웨브 로더와 호환됩니다.
RoHS 준수
고온 성능
-55°C ~ +125°C 운영 범위
용접 방법
• 파동 침수: 260 °C, 최대 10초
• 적외선 반류: 260 °C, 최대 30초
포장
| 패키지 데이터 | |
| 부문 번호 | 설명 |
| 12 100 X | EIA 표준 RS481 당 7 인치 (178 mm) 스릴에 8mm 테이프와 릴에 3000 피지 |
적용
회로 보호 LCD 모니터, PC 카드, 디스크 드라이브, 휴대용 통신 제품, PDA, 디지털 카메라, DVD, TV, 휴대 전화, 재충전 배터리 팩, 배터리 충전기 등
소재 사양
| 건설체 재료 | 세라믹 |
| 종료 자료 | 은, 니켈, 진 |
| 퓨즈 원소 | 스리버 |
| 종단 강도 |
매달기 시험: |
신뢰성 검사
| - 아니 | 테스트 | 요구 사항 | 시험 상태 | 시험 기준 |
| 1 | 용접 열 저항 |
DCR 변화 ≤±10% |
1회 (260±5) °C에서 (5±1) 초 동안 |
MIL-STD-202 |
| 2 | 용접 가능성 | 최소 95%의 커버리지 | 한 번 (235±5) °C에서 (5±1) 세컨드 동안 |
MIL-STD-202 |
| 3 | 열 충격 |
DCR 변화 ≤±10% |
-45°C에서 +125°C 사이클 1000회 | 아오 리틀 스탠더드 참조 |
| 4 | 수분 저항성 |
DCR 변화 ≤±15% |
10 회로 |
MIL-STD-202 |
| 5 | 기계적인 진동 |
DCR 변화 ≤±10% |
0.4 D.A 또는 30 G 5~3000 Hz 사이 |
MIL-STD-202 |
| 6 | 기계 충격 |
DCR 변화 ≤±10% |
바닥에서 1m 높이에서 10번 떨어집니다. | MIL-STD-202 방법 213 |
| 7 | 종단 강도 |
DCR 변화 ≤±10% |
1206 (1.0kg) 와 0603 (0.5KG) 를 위해 30초 동안 매달아 | 아오 리틀 스탠더드 참조 |
| 8 | 생활 | 시험 중 전압 하락 변동은 초기 값의 ± 20% 미만일 수 없습니다. | 80% 가량 현재 주변 온도 +25°C ~ +28°C, 2000시간 | 아올리텔 표준 참조 |
| 9 | 굽기 | 시험 중에 전기 "열리지 않는다" | 2mm 굽기, 5초 이상 | 아오 리틀 스탠더드 참조 |
주의 사항 및 경고:
1CHIP FUSE를 취급하는 것 CHIP FUSE를 취급할 때 칩이 떨어지지 않아야 합니다. FUSE를 취급할 때 칩이 떨어져서는 안 됩니다. 부품은 맨손으로 만지지 않아야 합니다. 장갑을 착용하는 것이 좋습니다.처리 중 피지 표면의 오염을 피하십시오..
2용접 용액 또는 비활성화 된 용액을 사용하십시오. 불충분한 사전 가열은 세라믹 균열을 일으킬 수 있습니다. 용매에 담아 빠른 냉각이 권장되지 않습니다. 용액의 완전한 제거가 권장됩니다..
3장착 전극은 장착 과정 전/중/후에 긁혀서는 안 됩니다. 안전 장치로 조립하는 데 사용되는 접촉 및 하우스는 장착 전에 깨끗해야 합니다. 작동 중에,퓨즈 표면 온도는 매우 높을 수 있습니다 (ICL)부근 구성 요소가 안전 장치에서 적절한 냉각을 허용 할 수있는 충분한 거리에 배치되었는지 확인하십시오.인접한 재료가 피질의 표면 온도와 비교 가능한 온도에서 작동하도록 설계되었는지 확인합니다.주변 부품 및 재료가 이 온도를 견딜 수 있는지 확인합니다. 처리 중에 피지 표면의 오염을 피하십시오.
4"운동 지정 된 작동 온도 범위 내에서 피지 사용. 환경 조건은 피지 손상되지 않아야합니다. 정상적인 대기 조건에서 피지 사용.모든 액체와 용매와 칩 안전 장치의 접촉을 방지해야합니다.물이 칩 퓨즈에 들어가지 않도록 해야 합니다. 측정 목적으로 (특정 저항 대 온도 확인)구성 요소는 물에 침몰하지 않고 적절한 액체에 침몰해야합니다.썰매와 응집을 피하십시오.
경고:본 문서에 표시된 제품의 사양은 사전 통지 없이 변경될 수 있습니다. 우리는 오류 또는 부정확성에 대한 책임 또는 책임을 지지 않습니다.본 자료의 정보는 제품 설명만을 목적으로 합니다.이 문서에 의해 지적 재산권에 대한 명시적 또는 암시적 인 라이선스 또는 다른 방법으로는 부여되지 않습니다.아올리텔의 판매 조건에 규정된 경우를 제외하고, Aolittel는 어떠한 책임도 지지 않으며 명시적 또는 암시적 보증도 거부합니다.특정 목적에 적합성에 관한 책임 또는 보증을 포함한 Wayon 제품의 판매 및/또는 사용에 관한, 상용성, 또는 특허, 저작권, 또는 다른 지적 재산권 침해. 사양은 사전 통지없이 변경될 수 있습니다.
