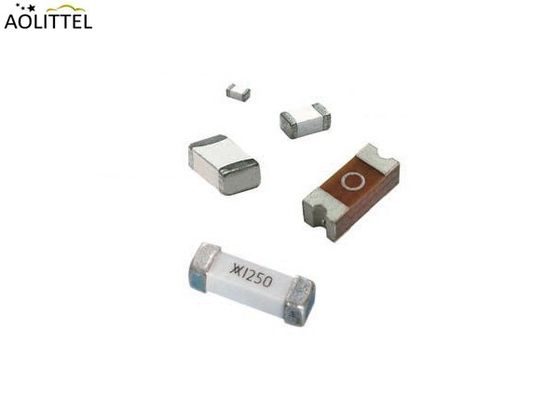

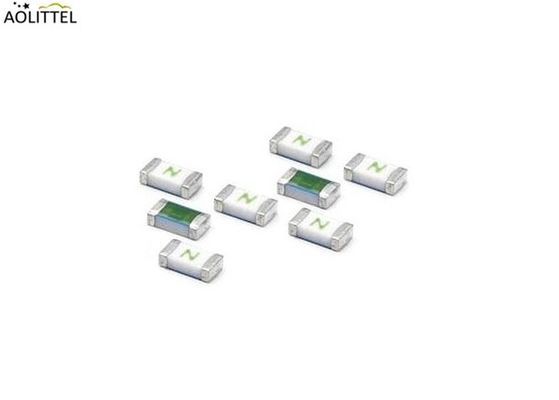

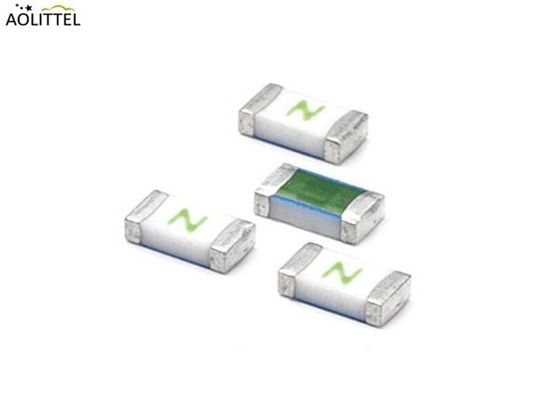

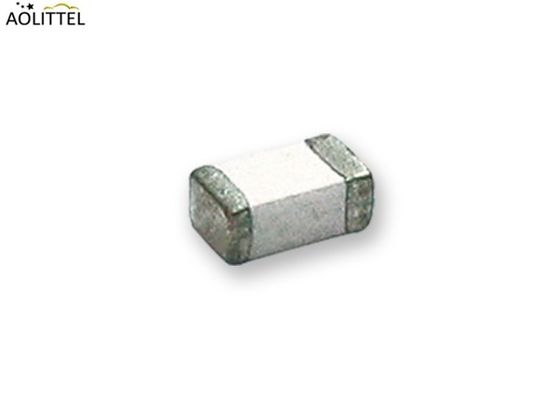

Bourns SF-0603SP200-2 십자가 1608 과전류 보호를 위한 미터 SMD SingleFuse 느린 한번 불기 표면 산 신관 2A 32VDC
묘사
06.110 시리즈는 신관 정했습니다 성과, 신뢰성 및 질을 위한 업계 표준을입니다. 땜납 자유로운 디자인에 의하여 사용 도중 우수한 온-오프 온도 순환 특성을 제공하고 또한 우리의 SMD 신관에게 관대한 전형적인 초소형 신관 보다는 열 그리고 충격이 더 시킵니다.
____________________________________________________________________________
Download______
특징
과전류 보호를 위한 시간의 지체 박막 칩 신관
1608년 (EIA 0603) 소형 발자국
자동화된 집합을 위해 포장하는 지상 산
목록으로 만들어지는 UL (UL 248-14)
RoHS compliant*와 할로겐은 해방합니다
높은 돌입 현재 저항 기능
썰물과 파 땜납과 호환이 되는
세라믹과 유리제 건축
우수한 환경 완전성
1개 시간 긍정적인 차단
자유로운 지방 교육청과 할로겐은 물자를 해방합니다
증명되는 AEC-Q200 자동 급료
신청
공간에 의하여 강요되는 신청을 위한 이차 보호:
휴대폰 DVD 플레이어
하드 디스크 드라이브
휴대용 기억
LCD 감시자
PDAs
디지탈 카메라
재충전 전지 팩
배터리 충전기
셋톱박스
산업 관제사
명확한 시간 전기 특성
| 명확한 시간 전기 특성 | |||
| 정격 현재 | 1.0In | 2.0In | 2.5In |
| 1A~8A | 4 시간 최소한 | 1~60 SEC | 5 SEC 최대 |
전기 특성
| 부품 번호. |
정격 전압 DC |
정격 현재 (a) |
수용량 (a) 1를 끊기 | 전형적인 감기. 저항 (mOhms) 2 | 전형적인 전압 강하 (mV) | 전형적인 전 호광을이루는 I2 t (2 SEC) 3 | 알파 표 |
| 06 110 1 | 32V | 1 | 50A | 257.5 | 295 | 0.018 | B/H |
| 06 110 1.5 | 1.5 | 50A | 137.5 | 220 | 0.065 | H | |
| 06 110 2 | 2 | 50A | 72 | 160 | 0.115 | K | |
| 06 110 2.5 | 2.5 | 50A | 52 | 145 | 0.14 | L | |
| 06 110 3 | 3 | 50A | 35 | 130 | 0.21 | O | |
| 06 110 3.5 | 3.5 | 50A | 23.8 | 130 | 0.55 | R | |
| 06 110 4 | 4 | 50A | 21 | 120 | 0.52 | S | |
| 06 110 5 | 5 | 50A | 14 | 110 | 1.70 | T | |
| 06 110 6 | 6 | 50A | 8 | 110 | 2.30 | V | |
| 06 110 7 | 7 | 50A | 5.6 | 90 | 3.0 | x | |
| 06 110 8 | 8 | 50A | 3.5 | 80 | 5.2 | Z |
* (50 이하 마이크로세컨드의 정격 전압, 시간 상수, 건전지 근원에 측정되는) DC 중단 등급
* DC 찬 저항은에 측정됩니다 <10>
* 전형적인 전 활 모양으로 하는 I는 10In 현재에2개 t 측정됩니다
차원 (단위: mm/inch)
명확한 시간 곡선
신뢰성 테스트
| 모수 | 필요조건 | 방법을 시험하십시오 |
| 수용력 | 융합 | 정격 현재, 4 시간 |
| 융합 시간 | 120 초 안에 | 그것의 정격 현재의 200% |
| 중단 능력 | 기계적인 손상 없음 | 신관이 중단된 후에, 정격 전압은 30 초를 다시 신청했습니다 |
| 구부리는 시험 | 기계적인 손상 없음. | 점을 붙들기 사이 거리: 구부리는 90 mm: 3개 mm, 1 시간, 30 초 |
| 땜납 열에 저항 | ± 20%년 | 260 °C ±5 °C, 둘째로 10 초 ±1 |
| Solderability | 95% 적용 최소한 | 235 °C ±5 °C, 2 ±0.5 둘째로 245 °C ±5 °C, 둘째로 2 ±0.5 (무연) |
| 온도 상승 | <75> | 그것의 정격 현재의 100%, 표면 온도의 측정 |
| 건조한 열에 저항 | ± 20%년 | 105 °C ±5 °C, 1000 시간 |
| 용매에 저항. | 방어 코팅과 표하기에 분명한 손상 없음 | 이소프로필알콜의 .23 °C ±5 °C, 90 초 |
| 잔류 저항 | 10k 옴 또는 더 많은 것 | 융합 후에 측정 DC 저항 |
| 열충격 | . DR < 10=""> | -20 °C/+25 °C/+125 °C/+25 °C, 10 주기 |
환경 특성
| 작용 온도 | -20 +105 °C에 °C |
| 저장 상황 온도 | +5 °C에 +35 °C |
| 저장 상태 재고 유효 기간 | 제조 날짜에서 2 년 |
| 저장 상황 습도 | 40%에서 75% |
| 수분 민감성 수준 | 1 |
| ESD 분류 (HBM) | 종류 6 |
포장 정보
모형 Q'ty/권선
06 110 x 5000 PC
주: EIA-481-1 기준 당 포장하는 권선
