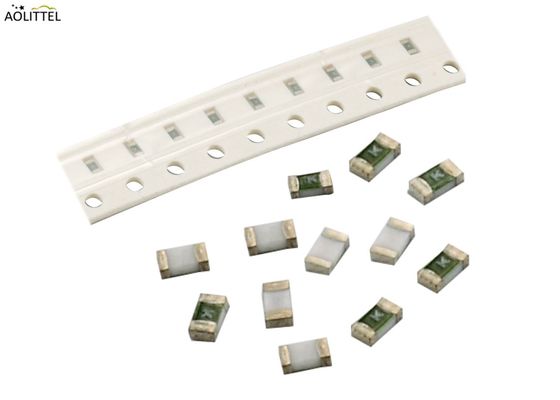

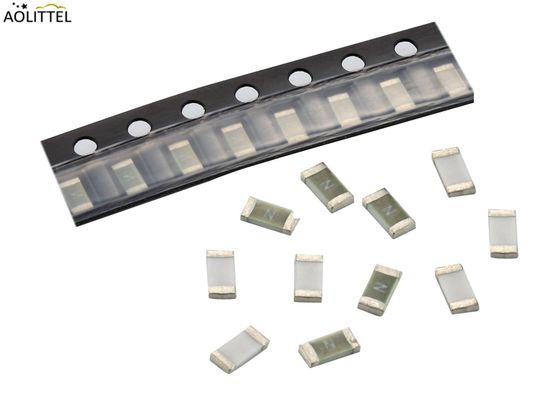

0603 크기 얇은 필름 250mA-8A 63VDC 32VDC 등급을 가진 매우 빠르게 작용하는 표면 장착 퓨즈
특징
| • 납 없는 용매 및 더 높은 온도 프로파일과 호환 |
| • 고성능 소재는 높은 주변 온도에서 더 나은 성능을 제공합니다. |

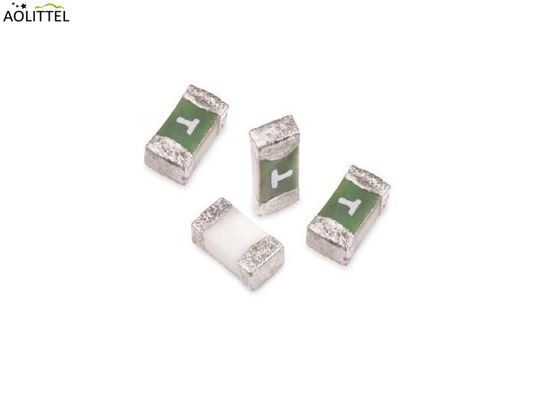

| • 테스트 없이 앰프 등급을 식별할 수 있도록 상단 표면에 코드가 표시되어 있습니다. |
| • 높이에 민감한 애플리케이션을 위한 낮은 프로필 |
| • 픽업 및 위치 작업에 대한 평평한 상면 |
| • 에레먼트 덮개 재료는 산업 표준 청소 작업에 저항 합니다 |
| • 장착 패드 및 전기 성능 |
| • 하로겐, 납 없는 RoHS 준수 |
| • 높은 강류 저항 능력 |
(주) (주)
다운로드________
일반
06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.
이 시리즈는 100% 납이 없으며 RoHS 지침의 요구 사항을 충족합니다. 새로운 할로겐 없는 피지션은 주문 할 때 HF 후자를 사용하십시오. 추가 형식에 대한 부품 번호 섹션을 참조하십시오.
신청서
공간 제약 애플리케이션을 위한 2차 보호:
• 휴대전화
• 배터리 팩
• 디지털 카메라
• DVD 플레이어
• 하드 디스크 드라이브
크기 (단위: mm/inch)
패드 레이아웃 (단위: mm/inch)
전기 사양 항목별
| 제1부 |
등급 전압 DC |
가속 전류 (A) |
파기 용량 (A)1 | 전형적인 추위 저항 (mOhms)2 | 일반적인 전압 하락 (mV) | 전형적인 선구 I2t (A)2세그)3 | 알파 마크 | |
| 06 100 0.25 | 63V | 32V | 0.250 | 50A | 3250 | 893 | 0.00042 | D |
| 06 100 0.375 | 0.375 | 50A | 1310 | 587 | 0.00093 | E | ||
| 06 100 0.5 | 0.500 | 50A | 1070 | 582 | 0.0020 | F | ||
| 06 100 0.75 | 0.750 | 50A | 470 | 427 | 0.0092 | G | ||
| 06 100 1 | 1 | 50A | 257.5 | 295 | 0.018 | B/H | ||
| 06 100 1.5 | 1.5 | 50A | 137.5 | 220 | 0.065 | H | ||
| 06 100 2 | - | 2 | 50A | 72 | 160 | 0.115 | K | |
| 06 100 2.5 | 2.5 | 50A | 52 | 145 | 0.14 | L | ||
| 06 100 3 | 3 | 50A | 35 | 130 | 0.21 | 오 | ||
| 06 100 3.5 | 3.5 | 50A | 23.8 | 130 | 0.55 | R | ||
| 06 100 4 | 4 | 50A | 21 | 120 | 0.52 | S | ||
| 06 100 5 | 5 | 50A | 14 | 110 | 1.70 | T | ||
| 06 100 6 | 6 | 50A | 8 | 110 | 2.30 | V | ||
| 06 100 7 | 7 | 50A | 5.6 | 80 | 2.8 | X | ||
| 06 100 8 | 8 | 50A | 3.5 | 75 | 4.96 | Z | ||
| 맑은 시간 전기 특성 | ||
| 가속 전류 | 1.0내 | 2.0내 |
| 250mA~8A | 최소 4시간 | 최대 60초 |
명확한 시간 곡선
제품 특성
| 재료 |
몸체: 첨단 고온 기판 종식: 100% 진무 위 니켈 위 구리 위 원소 덮개 코팅: 컨포머 코팅 |
| 작동 온도 | -55C에서 90C까지. 온도 재평가 곡선 차트를 참조하십시오. |
| 습도 | MIL-STD-202, 방법 103, 조건 D |
| 열 충격 | 55C ~ 125C의 5회 회로 견딜 수 있습니다 |
| 진동 | MIL-STD-202에 따라 |
| 단열 저항 (열린 후) | 1만 오름 이상 |
| 용접 열에 저항력 | MIL-STD-202, 방법 210, 조건 D |

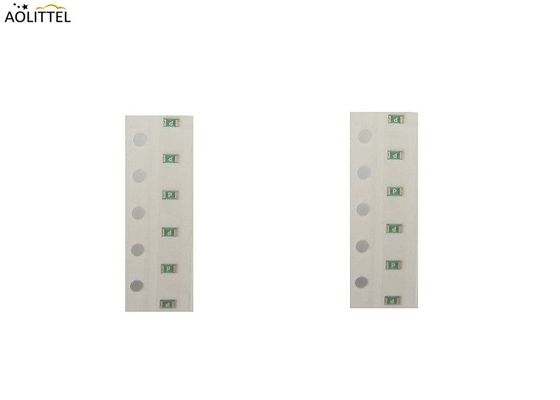

포장
| 포장 옵션 | 포장 사양 | 양 |
| 8mm 테이프와 릴 | EIA-481 Rev. D (IEC 60286 제3부) | 5000 |
용접 매개 변수
| 리플로우 상태 | Pb 무료 집회 |
| 전열 온도 미 (Ts(min)) | 150°C |
| 전열 온도 최대 (Ts ((max)) | 200°C |
| 전열 시간 (분 ~ 최대) (t) | 60~180초 |
| 평균 램프업 속도 (피크까지의 액체 온도 (TL) | 최대 5°C/초 |
| TS (max) ~ TL - 램프업 비율 | 최대 5°C/초 |
| 역류 - 온도 (TL) (액체) | 217°C |
| 역류 - 온도 (tL) | 60초 150초 |
| 최고 온도 (TP) | 250+0/-5 °C |
| 실제 최고 온도 (tp) 에서 5°C 내의 시간 | 20초 40초 |
| 램프 다운 비율 | 최대 5°C/초 |
| 최고 온도까지 25°C의 시간 (TP) | 최대 8분 |
| 이보다 더하지 마십시오. | 260°C |
| 물결 용접 | 260°C, 최대 10초 |
