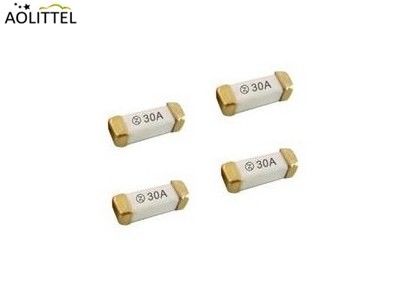

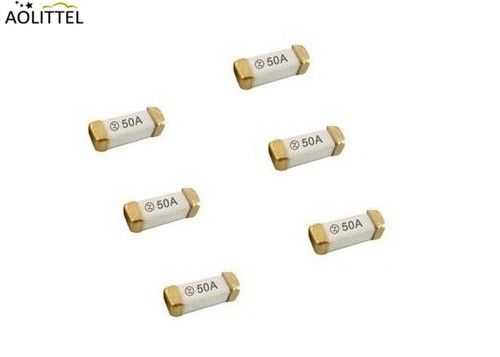

Sartfuse S1032-F 교차하는 NANO 10.25x3.2mmR1032시리즈 높은 현재 빠르 행동 지상 산 신관 250Vac 50mA-15A
일반
• 지상 산 높이 현재 신관
• 20에서 60 암페어의 등급에서 유효한
• 100VDC까지 평가하는 더 높은 전압
• 10.25×3.20 (mm) 사각 모양 표면 산
• -55°C에서 125°C에 조작 온도 범위
• 강화된 열 순환 내구시간
• 고분고분한 RoHS와 할로겐은 해방합니다
____________________________________________________________________________
Download______
신청
• 저장 체계 힘
• PC 서버를 위한 냉각팬 체계
• 전압 조정기 단위
• 기지국 전력 공급
• PC 서버를 위한 전압 조정기 단위
• 상한 서버/잎 계산
• 건전지 관리 체계
묘사
AOLITTEL R1032 시리즈 느리 한번 불기 사각 표면 산 신관은 세라믹 관/엔드 캡 건축, 고분고분한 RoHS, 자유로운 할로겐이고 지도 (Pb)는 미국 (UL/CSA) 안전 기관 승인과 더불어 RoHS 지시 (2002/95/EC)의 필요조건의, 면제합니다. 다양한 신청에 있는 위원회 레벨 1 차 및 이차 회로 보호해주십시오. 우수한 돌입 현재 저항 기능에, 열을 위한 우수한 신뢰성에는 및 기계공 충격에는 또한, 높은 신뢰성이 있고 안정 땜납 능력, 엔드 캡은 금/는/도금된 니켈에서 유효합니다.
기관 승인
| 기관 | 암페어 범위 | 기관 파일 번호 |
 |
50mA ~ 7A | E340427 (JDYX2) |
|
50mA ~ 7A | E340427 (JDYX8) |
차원
단위: mm
명세
|
부분 |
암페어 |
전압 |
끊기 |
명목상 감기 |
I2TMelting |
| R1032.0200 | 200mA | 250VAC |
50A@300VAC |
0.920 | 0.125 |
| R1032.0250 | 250mA | 0.860 | 0.145 | ||
| R1032.0300 | 300mA | 0.620 | 0.162 | ||
| R1032.0315 | 315mA | 0.550 | 0.189 | ||
| R1032.0375 | 375mA | 0.470 | 0.200 | ||
| R1032.0400 | 400mA | 0.380 | 0.238 | ||
| R1032.0500 | 500mA | 0.320 | 0.275 | ||
| R1032.0600 | 600mA | 0.285 | 0.470 | ||
| R1032.0630 | 630mA | 0.256 | 0.566 | ||
| R1032.0700 | 700mA | 0.208 | 0.805 | ||
| R1032.0750 | 750mA | 0.175 | 1.240 | ||
| R1032.0800 | 800mA | 0.155 | 1.880 | ||
| R1032.1100 | 1A | 0.148 | 3.500 | ||
| R1032.1125 | 1.25A | 0.102 | 4.760 | ||
| R1032.1150 | 1.5A | 0.085 | 6.305 | ||
| R1032.1160 | 1.6A | 0.075 | 6.505 | ||
| R1032.1200 | 2A | 0.044 | 8.950 | ||
| R1032.1250 | 2.5A | 0.043 | 16.025 | ||
| R1032.1300 | 3A | 0.033 | 21.560 | ||
| R1032.1315 | 3.15A | 0.029 | 22.750 | ||
| R1032.1350 | 3.5A | 0.027 | 27.050 | ||
| R1032.1400 | 4A | 0.025 | 31.808 | ||
| R1032.1500 | 5A | 0.019 | 40.250 | ||
| R1032.1600 | 6A | 0.018 | 67.245 | ||
| R1032.1630 | 6.3A | 0.017 | 73.550 | ||
| R1032.1700 | 7A | 0.015 | 76.280 | ||
| R1032.2100 | 10A | 0.013 | 77.350 | ||
| R1032.2120 | 12A | 0.012 | 78.180 | ||
| R1032.2150 | 15A | 0.011 | 79.280 |
전기 특성
| 암페어 등급의 % (안으로) | 부는 시간 |
| 100%년 * 안으로 | 4 시간 최소한도 |
| 200%년 * 안으로 | 최대 120 SEC |
포장
13 인치 (330mm) 권선에 24mm 테이프 그리고 권선에 신관의 2000 조각
신관 선택을 위한 가이드
이 참조 안내의 목적은 엔지니어를 지정된 전자 부품 또는 장비를 효과적인 회로 보호해줄 신관을 선정하기 위하여 원조하기 위한 것입니다.
신관 선별기 가이드
1.Select 유효한 회로 공간에 따라 적당한 신관 크기.
2.Select 회로의 설치 방법에 따라 적당한 신관 모양.
3.Select 제품의 요구된 안전 보증 기준에 따라 적당한 신관: C-UL와 같은 VDE, SEMKO, PSE, CCC, KC, BSI.
4.Determine 회로의 적용되는 전압에 따라 적당한 신관 전압 등급.
5.Select 회로의 최대 정상 작동 현재에 따라 적합한 신관 현재 등급 (안으로).
신관 붕괴 인자를 *Considered.
주위 온도에 근거를 두는 신관의 감세를 *Considering.
6.Consider 전류 펄스
*Calculate 회로의 최대 전류 펄스 I2 t 가치.
신관의 필수 I2t 가치를 *Calculated.
시간의 지체 신관은 전형적으로 특유한 전류 펄스가 지정될 때 추천됩니다.
7.Select 신관 유형.
8.The에 의하여 선정된 신관은 회로/제품에 있는 시운전을 겪습니다.
