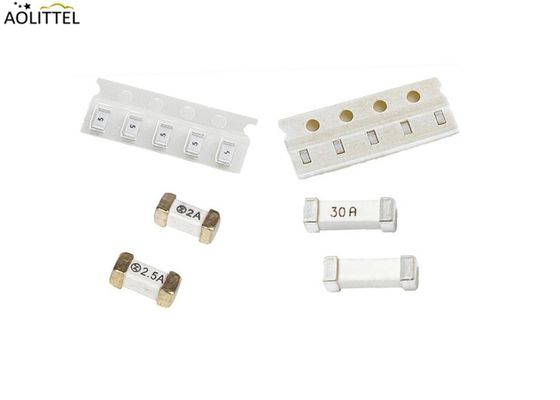

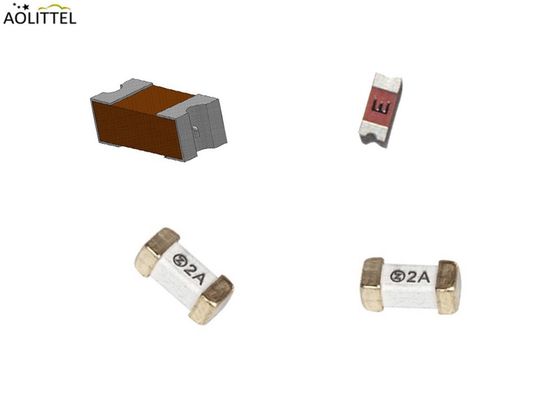

6.3A 300VAC 2410 SMD 빠르 행동 벽돌 정연한 모양 표면 산은 전력 공급을 위한 SSF1630를 융합합니다
특징
빠른 행동의 돌입 반항 기능
소형 사이즈
넓은 작용 온도는 둥글게 되었습니다
유효한 현재 등급의 광범위
더 높은 온도 단면도
125V 최대 전압 등급까지
____________________________________________________________________________Download______
묘사
2410의 SSF 시리즈 사각 모양 표면 산 빠르 행동 신관은 철사에서 공기 (WIR) 건축을 채택합니다. 유효한 현재 등급의 광범위를 가진 작은 발자국은 지상 산 기술을 사용하여 AC와 DC 둘 다 회로에서에 현재 보호 신청을 위한 신관 이상을, 만듭니다. SMFF2410 시리즈는 또한 고분고분하고 세계적인 환경 기준을 만나게 할로겐 자유로운 RoHS 입니다.
제출되는 신청서
건전지 팩
휴대폰
DVD 플레이어
디지탈 카메라
게임 장비
LCD 감시자와 단위
의료 기기
PC 관련 장비/주변 장치
전력 공급
무선 기지국
기관 승인과 환경 수락
기관 | 암페어 범위 | 기관 파일 번호 |
50mA ~ 7A | E340427 (JDYX2) | |
50mA ~ 7A | E340427 (JDYX8) | |
50mA ~ 7A | 2011/65/EU | |
50mA ~ 7A | IEC 61249-2-21:2003 |
전기 특성
부분 아니다. |
암페어 평가 |
전압 평가 |
끊기 수용량 |
명목상 감기 저항 (옴) |
I2TMelting 전체 (A2. S) |
기관 승인 | |
SSF0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.860 | 0.145 | ● | ● |
SSF0300 | 300mA | 0.620 | 0.162 | ● | ● | ||
SSF0315 | 315mA | 0.550 | 0.189 | ● | ● | ||
SSF0375 | 375mA | 0.470 | 0.200 | ● | ● | ||
SSF0400 | 400mA | 0.380 | 0.238 | ● | ● | ||
SSF0500 | 500mA | 0.320 | 0.275 | ● | ● | ||
SSF0600 | 600mA | 0.285 | 0.470 | ● | ● | ||
SSF0630 | 630mA | 0.256 | 0.566 | ● | ● | ||
SSF0700 | 700mA | 0.208 | 0.805 | ● | ● | ||
SSF0750 | 750mA | 0.175 | 1.240 | ● | ● | ||
SSF0800 | 800mA | 0.155 | 1.880 | ● | ● | ||
SSF1100 | 1A | 0.148 | 3.500 | ● | ● | ||
SSF1125 | 1.25A | 0.102 | 4.760 | ● | ● | ||
SSF1150 | 1.5A | 0.085 | 6.305 | ● | ● | ||
SSF1200 | 2A | 0.044 | 8.950 | ● | ● | ||
SSF1250 | 2.5A | 0.043 | 16.025 | ● | ● | ||
SSF1300 | 3A | 0.033 | 21.560 | ● | ● | ||
SSF1315 | 3.15A | 0.029 | 22.750 | ● | ● | ||
SSF1350 | 3.5A | 0.027 | 27.050 | ● | ● | ||
SSF1400 | 4A | 0.025 | 31.808 | ● | ● | ||
SSF1500 | 5A | 0.019 | 40.250 | ● | ● | ||
SSF1600 | 6A | 0.018 | 67.245 | ● | ● | ||
SSF1630 | 6.3A | 0.017 | 73.550 | ● | ● | ||
SSF1700 | 7A | 0.015 | 76.280 | ● | ● |
차원
단위: mm
육체적인 명세
물자 |
기질: 세라믹 종료: Au에 의하여 도금되는 금관 악기 모자 성분: 도금되는은 또는 구리 합금 철사 |
Solderability | MIL-STD-202의 방법 208 |
납땜 모수 |
파 땜납: 초 최대 260°C, 10. 썰물 땜납: 초 최대 260°C, 5. 손 땜납: 초 최대 300°C, 2. |
적용 예
제품 개발
1. 신관 크기 & 모양
신관 모양 및 크기는 회로 설계와 설치 필요조건 내의 사용 가능 공간에 의해 결정됩니다. 주: 신관 특성과 육체적인 명세를 위한 이 카탈로그를 참고하십시오.
2. 안전 기관 승인
제품의 요구한 관련된 안전 보증 승인에 따라 신관을 선정하십시오. 주: 신관 특성과 육체적인 명세를 위한 이 카탈로그를 참고하십시오.
3. 전압 등급
선정한 신관에는 같거나 큰 적용되는 회로 전압 전압 등급이 있어야 합니다, i.e, 적용되는 전압이 정격 전압에 더 작아야 동등한 것. 예를 들면, 125V 신관은 125V에 더 작은 또는 동등한 것 회로에서서만 250V 회로에서, 따라서 수 없습니다 사용될 사용될 수 있습니다. 다른 한편으로는, 250V 신관은 250V에 더 작은 또는 동등한 것 회로에서, 따라서 포함합니다 125V 범위를 사용될 수 있습니다.
4. 현재 등급 (안으로)
현재 등급 (안으로) = 현재의 최대 꾸준한 달리기/(신관 부패 ratio* 감세하는 적용되는 주위 온도)
