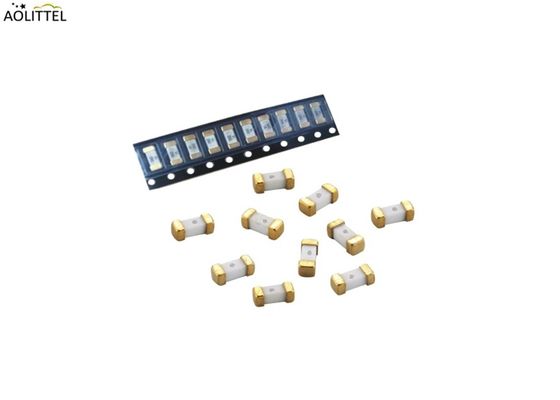

LED 점화를 위한 UL에 의하여 찬성되는 300V 3.15A 타임 딜레이 2410 시리즈 표면 산 SMD 신관 SST1315
신청
소비자 전자공학
가정용품
전력 공급 장치
통신 체계
자동 장치
산업 설비
의료 기기
건전지 위탁 장치
____________________________________________________________________________
Download______
명세
| P/N |
암페어 평가 |
전압 평가 |
끊기 수용량 |
명목상 감기 저항 (옴) |
I2TMelting 전체 (A2. S) |
기관 승인 | |
| UL | CUL | ||||||
| SST0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.860 | 0.145 | ● | ● |
| SST0300 | 300mA | 0.620 | 0.162 | ● | ● | ||
| SST0315 | 315mA | 0.550 | 0.189 | ● | ● | ||
| SST0375 | 375mA | 0.470 | 0.200 | ● | ● | ||
| SST0400 | 400mA | 0.380 | 0.238 | ● | ● | ||
| SST0500 | 500mA | 0.320 | 0.275 | ● | ● | ||
| SST0600 | 600mA | 0.285 | 0.470 | ● | ● | ||
| SST0630 | 630mA | 0.256 | 0.566 | ● | ● | ||
| SST0700 | 700mA | 0.208 | 0.805 | ● | ● | ||
| SST0750 | 750mA | 0.175 | 1.240 | ● | ● | ||
| SST0800 | 800mA | 0.155 | 1.880 | ● | ● | ||
| SST1100 | 1A | 0.148 | 3.500 | ● | ● | ||
| SST1125 | 1.25A | 0.102 | 4.760 | ● | ● | ||
| SST1150 | 1.5A | 0.085 | 6.305 | ● | ● | ||
| SST1200 | 2A | 0.044 | 8.950 | ● | ● | ||
| SST1250 | 2.5A | 0.043 | 16.025 | ● | ● | ||
| SST1300 | 3A | 0.033 | 21.560 | ● | ● | ||
| SST1315 | 3.15A | 0.029 | 22.750 | ● | ● | ||
| SST1350 | 3.5A | 0.027 | 27.050 | ● | ● | ||
| SST1400 | 4A | 0.025 | 31.808 | ● | ● | ||
| SST1500 | 5A | 0.019 | 40.250 | ● | ● | ||
| SST1600 | 6A | 0.018 | 67.245 | ● | ● | ||
| SST1630 | 6.3A | 0.017 | 73.550 | ● | ● | ||
| SST1700 | 7A | 0.015 | 76.280 | ● | ● | ||
구조 (단위: mm)
물자
| 아니다. | 제품 이름 | 물자 |
| 1 | 엔드 캡 | Au에 의하여 도금되는 금관 악기 모자 |
| 2 | 몸 | 투명하지 않은 정연한 세라믹 관 |
| 3 | 신관 성분 | Cu Ag 합금 철사 |
동작 전류 특성
| 암페어 등급의 % (안으로) | 부는 시간 |
| 100%년 * 안으로 | 4 시간 최소한도 |
| 200%년 * 안으로 | 최대 120 SEC |
외관과 윤곽
외관: 뜻깊은 얼룩은, 녹 또는 균열의 표는 인식하기 쉬워야 하지 않습니다.
모양: 지상 산 신관
패킹 정보: MPQ: 1000pcs, Tape&Reel
신뢰성 시험
| 아니다. | 품목 | 내용 | 기준 규격 |
| 1 | 제품 표하기 | 상표, 암페어 등급 | AOLITEL 표하기 기준 |
| 2 | 작용 온도 | -55°C에 125°C | IEC60068-2-1/2 |
| 3 | Solderability | T=240°C±5°C, t=3sec±0.5sec, Coverage≥95% | MIL-STD-202의 방법 208 |
| 4 | 납땜 열에 저항 | 260°C에 10 SEC | MIL-STD-202의 방법 210, 테스트 조건 B |
| 5 | 절연 저항 (열기 후에) | 10,000 옴 최소한도 | MIL-STD-202의 방법 302, 테스트 조건 A |
| 6 | 열충격 | 5개 주기, -65°C/+125°C, 극단 각각에 15 분 | MIL-STD-202의 방법 107, 테스트 조건 B |
| 7 | 기계적인 충격 | 6 밀리세컨드, 3cycles 동안 100G's 첨단 | MIL-STD-202의 방법 213의 시험 I |
| 8 | 진동 | 0.03" 진폭, 1 사소 2hrs에 있는 10-55 Hz 각 XYZ=6hrs | MIL-STD-202의 방법 201 |
| 9 | 내습성 | 10 주기 | MIL-STD-202의 방법 106 |
평균 시간 현재 곡선
환경 특성
신관의 명세를 선택할 경우, 만약에 범위 저쪽에 운영 환경 온도
20~30℃에서, 엔지니어는 신관에 환경 온도의 애정을 고려해야 합니다.
참조하십시오: 온도 Rerating 곡선:
